4КВТП(КНТП)-1, 3КВТП(КНТП)-1
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
Тип: 4КВНТп-1, 3КВНТп-1

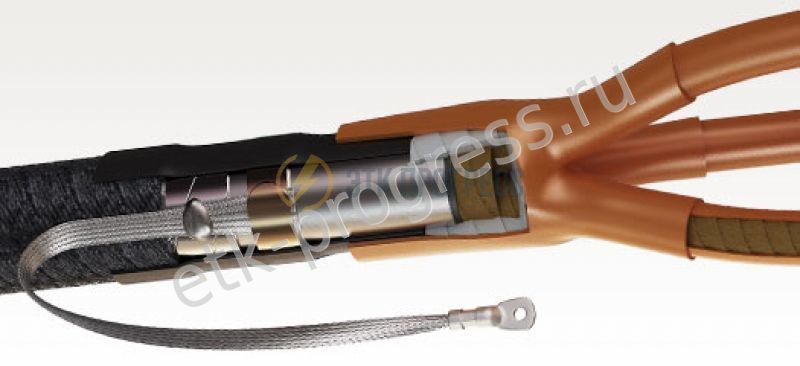

- Концевая муфта (4КВНТп-1, 3КВНТп-1) предназначена для оконцевания 4-х и 3-х жильных кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, на напряжение до 1кВ
- Типы кабелей: ААБл-1, ААГ-1, ААШв-1, АСБ-1, СБ-1, АСБГ-1, СБГ-1, АСШв-1, СШв-1
- Комплект универсален и может быть использован для монтажа концевой муфты как внутренней, так и наружной установки
- Материалы, из которых изготовлены термоусаживаемые компоненты концевой муфты, обладают стойкостью к ультрафиолетовому излучению и погодным условиям
- Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
- Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
- Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники
- Высокое качество комплектующих и используемых композиционных материалов
термоусаживаемые муфты концевые для кабеля с бумажной маслопропитанной изоляцией
| наименование муфты | число жил кабеля | рабочее напр. (кВ) | сечение жил кабеля (мм²) | |
|---|---|---|---|---|
| комплектация без болтовых наконечников | комплектация с болтовыми наконечниками | |||
| 4КВНТп-1-25/50 | 4КВНТп-1-25/50(Б) | 4 | 1 | 25, 35, 50 |
| 4КВНТп-1-70/120 | 4КВНТп-1-70/120(Б) | 4 | 1 | 70, 95, 120 |
| 4КВНТп-1-150/240 | 4КВНТп-1-150/240(Б) | 4 | 1 | 150, 185, 240 |
| 3КВНТп-1-25/50 | 3КВНТп-1-25/50(Б) | 3 | 1 | 25, 35, 50 |
| 3КВНТп-1-70/120 | 3КВНТп-1-70/120(Б) | 3 | 1 | 70, 95, 120 |
| 3КВНТп-1-150/240 | 3КВНТп-1-150/240(Б) | 3 | 1 | 150, 185, 240 |
Кабельные термоусаживаемые муфты подразделяются по назначению: на, соединительные, для соединения кабеля соответственно; и на концевые муфты для подвода кабеля к электрическим установкам и линиям электропередач.
Концевые муфты обозначаются как КВтп и несут в себе сведения о использовании в комплектации муфты термоусаживаемой перчатки которая служит для герметизации корня разделки кабеля, т. к. КВтп является концевой муфтой и соответственно существует необходимость разводки жил кабеля между собой. В соответствии с ГОСТ 13781,0-86 КВтп расшифровывается как кцевая муфты внутренней установки с использованием термоусаживаемой перчатки. Также для определения рабочего напряжения и количества жил кабеля, на который рассчитана муфта, дополнительно применяется цифровое обозначение.
