Датчик уровня ЭХО-АС-01
Наведите на картинку для увеличения
- Способы оплаты и доставки
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (800) 600-55-10; +7(962) 690-57-56.
Принцип действия ультразвукового уровнемера ЭХО АС-01 основан на локации уровня звуковыми импульсами, проходящими через газовую среду и отражающимися от границы раздела "газ – измеряемая среда".

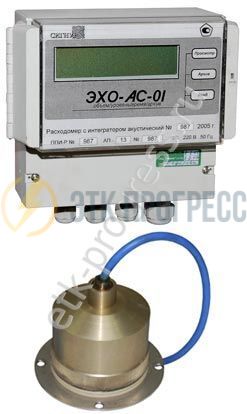

Ультразвуковой уровнемер ЭХО-АС-01 состоит из акустического преобразователя АП и блока измерительного БИ-1 и выпускается в пылеводозащищенном исполнении. АП имеет ряд модификаций для различных условий эксплуатации.
Ультразвуковой уровнемер ЭХО-АС-01 имеет жидкокристаллический дисплей, на который выводится следующая информация:
* текущие значения измеряемых величин:
- уровня в процентах и метрах;
- объема контролируемого вещества в резервуаре;
- расстояния до объекта;
* содержимое архивов;
* диагностические сообщения о неисправностях.
Ультразвуковой уровнемер ЭХО-АС-01 имеет релейные выходные сигналы (три пары “сухих” контактов реле), предназначенные для сигнализации верхнего, номинального и нижнего уровней. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 (RS-485)
Для функционирования ультразвукового уровнемера ЭХО-АС-01 акустический преобразователь устанавливается в верхней части резервуара, а электронный блок - в отапливаемом помещении. Преобразователь и блок соединены 5-жильным медным кабелем.
Ультразвуковой уровнемер ЭХО-АС-01 зарегистрирован в Государственном Реестре средств измерений под № 14891-95.
Технические характеристики:
Основная погрешность датчика, %: 1
Выходной сигнал, мА: 0–5; 0–20; 4–20
Возможность вывода информации на компьютер: через встроенный интерфейс RS-232 на расстояние до 100 м
Релейные выходные сигналы: для сигнализации верхнего, номинального и нижнего уровней
Напряжение питания, В: 220
Температура окружающей среды: от 0 до +50 °С
Диапазоны измерения, м: (0–0,1)–(0-20)
Допускается перестройка диапазонов в процессе эксплуатации
Метрологическая поверка датчика проводится по МИ 1112-96 один раз в год
Акустический преобразователь АП
| Тип | Температура контролируемой среды, °С | Предельное рабочее давление, МПа | Верхний предел измерения, м | Неизме- ряемый уровень, м | Исполнение | |
| Жидкие среды | Сыпучие среды | |||||
| АП-11 | -40...+120 | 0 | 10,0 | 6,0 | 1,0 | пожаробезопасное |
| АП-13 | -40...+60 | 0 | 0,3 | - | 0,25 | пожаробезопасное |
| АП-41 | -30...+120 | 0 | 20,0 | 12,0 | 2,0 | - |
| АП-61 | -10...+70 | 0,6; 1,6; 4,0 | 10,0 | 4,0 | 1,0 | пожаробезопасное |
| АП-61 В | -20...+60 | 0,6; 1,6; 4,0 | 10,0 | 4,0 | 1,0 | пожаробезопасное |
