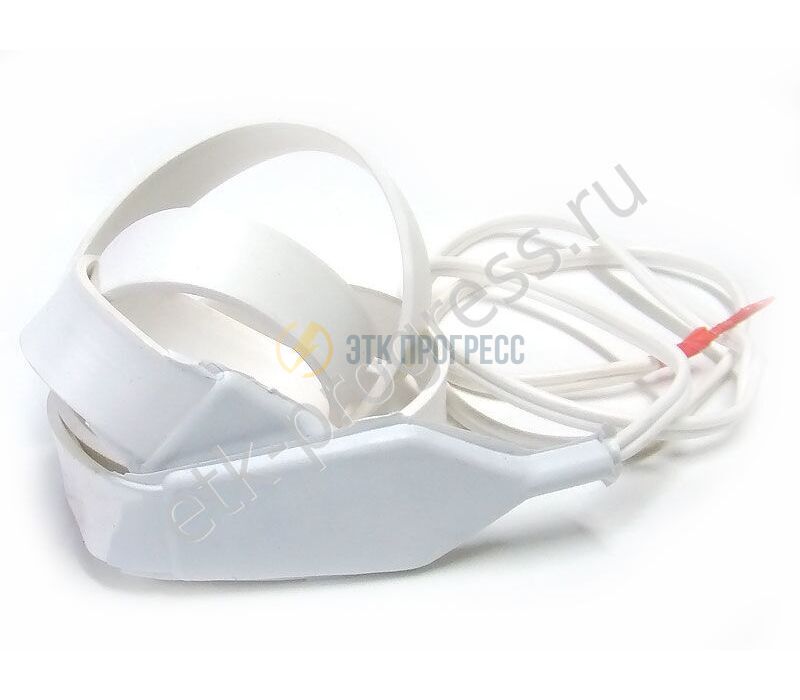

ЭНГЛ-1-0,92/220 (145 С) -11,68м Элемент нагревательный гибкий ленточный
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
Кроме стандартного существуют несколько специальных исполнений лент:
- Взрывозащищенное - ЭНГЛex со сплошной защитной оплеткой из медной проволоки.
- Маслобензостойкое. Для обогрева трубопроводов и резервуаров с нефтепродуктами.
- Термостойкое. С оболочкой из термостойкого силикона, выдерживающего температуру до 250°С.
Ленты представляют собой законченные изделия с герметичными наконечниками и низкотемпературными выводами. Выпускаются фиксированных размеров и мощностей и не подлежат резке. По согласованию с потребителем предприятие может изготовить нагреватели ЭНГЛ-1 с другими параметрами и длинами, но с удельной мощность не превышающей 100 Вт/м.
Устанавливается быстро и просто, не требует никаких специальных навыков или инструментов.
Технические характеристики:
- Максимальная температура на оболочки ленты 180°С (250°С по заказу)
- Минимальная температура монтажа - 50°С
- Минимальный радиус изгиба 10 мм
- Ширина активной части 24мм
- Толщина активной части 3,3мм
Температура поверхности элемента нагревательного гибкого ленточного ЭНГЛ-1 не должна превышать максимальной температуры, которую выдерживают его конструкционные материалы. Это обеспечивается путем ограничения температуры трубы или обогреваемого изделия до безопасного уровня, расчетом конструкции (стабилизированная конструкция) или посредством температурного контроля.
Таблица №1. Электрические и температурные параметры серийно производимых ленточных нагревателей.
| Марка | Длина | Удельная мощность, Вт/м | Номинальная мощность, кВт | Ориентировочная температура на поверхности, °С | ||
ЭНГЛ – 1, 220ВПлетеная лента из стеклонити, в основе которой лежит 8 нагревательных жил из нихрома, покрытая водонепроницаемой оболочкой из кремнийорганической резины (силикон). Концевые опрессовки выполнены из такой же резины. Ширина 24 мм Толщина 3.3 мм Rmin изгиба 10 мм | 1,2 | 96* | 0,11 | 180 | ||
| 1,3 | 82* | 0,1 | 145 | |||
| 1,5 | 61,5* | 0,09 | 110 | |||
| 1,86 | 35 | 0,07 | 60 | |||
| 2 | 35 | 0,07 | 60 | |||
| 2,61 | 100 | 0,26 | 180 | |||
| 2,92 | 80 | 0,23 | 145 | |||
| 3,37 | 60 | 0,20 | 110 | |||
| 4,12 | 40 | 0,16 | 60 | |||
| 5,22 | 100 | 0,52 | 180 | |||
| 5,5 | 40 | 0,22 | 60 | |||
| 5,84 | 80 | 0,46 | 145 | |||
| 6,74 | 60* | 0,40 | 110 | |||
| 8,24 | 40 | 0,33 | 60 | |||
| 9,61 | 30 | 0,29 | 45 | |||
| 10,44 | 100* | 1,04 | 180 | |||
| 11,68 | 80* | 0,92 | 145 | |||
| 13,48 | 60 | 0,80 | 110 | |||
| 13,57 | 15 | 0,2 | 23 | |||
| 16,48 | 40 | 0,66 | 60 | |||
| 19,21 | 30 | 0,58 | 45 | |||
| 20,88 | 100* | 2,08 | 180 | |||
| 23,36 | 80* | 1,85 | 145 | |||
| 26,96 | 60* | 1,61 | 110 | |||
| 27,14 | 15 | 0,4 | 23 | |||
| 32,96 | 40 | 1,32 | 60 | |||
| 54,32 | 15 | 0,82 | 23 | |||
| * - эксплуатация только с терморегулятором ** максимальная температура оболочки По требованию заказчика нагреватели комплектуются электронными терморегуляторами. | ||||||
Ниже приведена таблица для расчета необходимого количества ленточных нагревателей в случае использования их для предотвращения замерзания трубопроводов с водой.
Пример использования таблицы : Используемая труба - 89 мм, толщина теплоизоляции - 50 мм, минимальная температура окружающей среды - -40 градусов. На пересечении столбца, соответствующего диаметру трубы и строки, соответствующей толщине теплоизоляции и допустимой разнице температур, находим, что необходимая мощность составляет 16,7 Вт на 1 м длины трубопровода. Таким образом, будет достаточно ленточного нагревателя с удельной мощностью, которая не меньше указанной величины, например ЭНГЛ-1 длиной 16,48 м с удельной мощностью 40 Вт/м или ЭНГЛ-2 длиной 19,21 м с удельной мощностью 30 Вт/м. Необходимо иметь в виду, что температура ленты, указанная в таблице 1, ориентировочная. Примерно такой она будет, если включенную ленту развернуть в комнатных условиях. В действительности температура ленты сильно зависит от условий ее работы (окружающей температуры, эффективности теплоизоляции, температуры воды и пр.), поэтому, чтобы избежать перегрева ленты или воды в трубопроводе, настоятельно рекомендуем использовать терморегулятор. Применение такого прибора позволит, также, минимизировать расход электроэнергии. Терморегулятор практически не требует обслуживания, весной он сам выключит нагреватель, а осенью включит вновь. Энергопотребление самого регулятора крайне мало и составляет приблизительно 1 Вт.
Таблица 2. Типовые расчетные теплопотери с поверхности трубопровода.
| Диаметр трубы, мм | 25 | 32 | 57 | 76 | 89 | 108 | 114 | 159 | 219 | 273 | 325 | 377 | 426 | 530 | 630 | 720 | 820 | 920 | 1020 | |
| Толщина теплоизоляции 20 мм | ||||||||||||||||||||
| 20°С | 6,6 | 7,8 | 11,8 | 14,9 | 16,9 | 19,9 | 20,9 | 28,0 | 37,5 | 46,0 | 54,1 | 62,3 | 70,0 | 86,4 | 102,1 | 116,2 | 131,9 | 147,6 | 163,3 | |
| 30°С | 9,9 | 11,6 | 17,7 | 22,3 | 25,4 | 29,9 | 31,3 | 42,0 | 56,2 | 68,9 | 81,2 | 93,5 | 5,0 | 129,5 | 153,1 | 174,3 | 197,9 | 221,4 | 245,0 | |
| 40°С | 13,2 | 15,5 | 23,6 | 29,7 | 33,9 | 39,9 | 41,8 | 58,0 | 74,9 | 91,9 | 108,3 | 124,6 | 140,0 | 172,7 | 204,1 | 232,4 | 263,8 | 295,2 | 326,7 | |
| 50°С | 16,4 | 19,4 | 29,5 | 37,1 | 42,3 | 49,9 | 52,2 | 70,0 | 93,6 | 114,9 | 135,3 | 155,8 | 175,0 | 215,9 | 255,2 | 290,5 | 329,8 | 369,1 | 408,3 | |
| 60°С | 19,7 | 23,2 | 35,5 | 44,6 | 50,8 | 59,8 | 62,7 | 84,0 | 112,4 | 137,9 | 162,4 | 186,9 | 210,0 | 259,1 | 306,2 | 348,6 | 395,7 | 442,9 | 490,0 | |
| 80°С | 26,3 | 31,0 | 47,3 | 59,4 | 67,7 | 79,8 | 83,6 | 112,0 | 149,8 | 183,8 | 216,5 | 249,2 | 280,0 | 345,4 | 408,3 | 464,8 | 527,6 | 590,5 | 653,3 | |
| 100°С | 32,9 | 38,7 | 59,1 | 74,3 | 84,6 | 99,7 | 104,5 | 140,0 | 187,3 | 229,8 | 270,6 | 311,5 | 350,0 | 431,7 | 510,3 | 581,0 | 659,6 | 738,1 | 816,7 | |
| Толщина теплоизоляции 30 мм | ||||||||||||||||||||
| 20°С | 5,1 | 5,2 | 6,0 | 6,8 | 7,6 | 8,7 | 10,1 | 11,7 | 14,2 | 16,8 | 19,6 | 24,7 | 30,1 | 35,2 | 38,4 | 43,3 | 48,4 | 48,4 | 48,4 | |
| 30°С | 7,7 | 7,8 | 9,0 | 10,2 | 11,4 | 13,1 | 15,1 | 17,5 | 21,3 | 25,2 | 29,5 | 37,1 | 45,2 | 52,8 | 57,5 | 65,0 | 72,6 | 72,6 | 72,6 | |
| 40°С | 10,3 | 10,4 | 11,9 | 13,7 | 15,1 | 17,4 | 20,1 | 23,4 | 28,4 | 33,7 | 39,3 | 49,5 | 60,2 | 70,4 | 76,7 | 86,7 | 96,8 | 96,8 | 96,8 | |
| 50°С | 12,8 | 13,0 | 14,9 | 17,1 | 18,9 | 21,8 | 25,1 | 29,2 | 35,5 | 42,1 | 49,1 | 61,8 | 75,3 | 88,0 | 95,9 | 108,3 | 121,0 | 121,0 | 121,0 | |
| 60°С | 15,4 | 15,6 | 17,9 | 20,5 | 22,7 | 26,1 | 30,2 | 35,1 | 42,6 | 50,5 | 58,9 | 74,2 | 90,3 | 105,6 | 115,1 | 130,0 | 145,2 | 145,2 | 145,2 | |
| 80°С | 20,5 | 20,8 | 23,9 | 27,3 | 30,3 | 34,9 | 40,2 | 46,7 | 56,9 | 67,3 | 78,5 | 98,9 | 120,4 | 140,7 | 153,5 | 173,3 | 193,6 | 193,6 | 193,6 | |
| 100°С | 25,7 | 29,8 | 43,7 | 54,0 | 61,0 | 71,1 | 74,3 | 98,1 | 129,7 | 158,1 | 185,4 | 212,7 | 238,4 | 292,9 | 345,3 | 392,5 | 444,9 | 497,2 | 549,6 | |
| Толщина теплоизоляции 40 мм | ||||||||||||||||||||
| 20°С | 4,4 | 5,0 | 7,2 | 8,7 | 9,8 | 11,3 | 11,8 | 12,4 | 20,2 | 24,5 | 28,6 | 32,7 | 38,5 | 44,7 | 52,6 | 59,6 | 67,5 | 75,4 | 83,2 | |
| 30°С | 6,6 | 7,5 | 10,8 | 13,1 | 14,7 | 17,0 | 17,7 | 23,1 | 30,3 | 36,7 | 42,8 | 49,0 | 54,8 | 67,0 | 78,8 | 89,5 | 101,2 | 113,0 | 124,8 | |
| 40°С | 8,8 | 10,0 | 14,3 | 17,5 | 19,6 | 22,7 | 23,6 | 30,8 | 40,4 | 48,9 | 57,1 | 65,3 | 73,0 | 89,4 | 105,1 | 119,3 | 135,0 | 150,7 | 166,4 | |
| 50°С | 11,0 | 12,5 | 17,9 | 21,8 | 24,5 | 28,3 | 29,5 | 38,5 | 50,5 | 61,1 | 71,4 | 81,6 | 91,3 | 111,7 | 131,4 | 149,1 | 168,7 | 188,4 | 208,0 | |
| 60°С | 13,1 | 15,1 | 21,5 | 26,2 | 29,4 | 34,0 | 35,5 | 48,3 | 60,5 | 73,3 | 85,7 | 98,0 | 109,5 | 134,1 | 157,7 | 178,9 | 202,5 | 226,1 | 249,6 | |
| 80°С | 17,5 | 20,1 | 28,7 | 35,0 | 39,2 | 45,3 | 47,3 | 61,7 | 80,7 | 97,8 | 114,2 | 130,6 | 146,0 | 178,8 | 210,2 | 238,5 | 270,0 | 301,4 | 332,8 | |
| 100°С | 21,9 | 25,1 | 35,8 | 43,7 | 49,0 | 56,7 | 59,1 | 77,1 | 100,9 | 122,2 | 142,8 | 163,3 | 182,5 | 223,5 | 262,8 | 298,2 | 337,5 | 376,8 | 416,1 | |
| Толщина теплоизоляции 50 мм | ||||||||||||||||||||
| 20°С | 3,9 | 4,4 | 6,2 | 7,5 | 8,3 | 9,6 | 10,0 | 12,9 | 16,7 | 20,1 | 23,4 | 26,7 | 29,8 | 36,4 | 42,7 | 48,3 | 54,6 | 60,9 | 67,2 | |
| 30°С | 5,9 | 6,7 | 9,3 | 11,2 | 12,5 | 14,4 | 15,0 | 19,3 | 25,1 | 30,2 | 35,1 | 40,1 | 44,7 | 54,5 | 64,0 | 72,5 | 81,9 | 91,3 | 100,8 | |
| 40°С | 7,8 | 8,9 | 12,4 | 15,0 | 16,7 | 19,2 | 20,0 | 25,8 | 33,4 | 40,3 | 46,8 | 53,4 | 59,6 | 72,7 | 85,3 | 96,6 | 109,2 | 121,8 | 134,4 | |
| 50°С | 9,8 | 11,1 | 15,5 | 18,7 | 20,9 | 24,0 | 24,9 | 32,2 | 41,8 | 50,3 | 58,6 | 66,8 | 74,5 | 90,9 | 106,6 | 120,8 | 136,5 | 152,2 | 168,0 | |
| 60°С | 11,7 | 13,3 | 18,6 | 22,5 | 25,0 | 28,8 | 29,9 | 38,6 | 50,1 | 60,4 | 70,3 | 80,1 | 89,4 | 109,1 | 127,9 | 144,9 | 163,8 | 182,7 | 201,5 | |
| 80°С | 15,6 | 17,7 | 24,8 | 29,9 | 33,4 | 38,4 | 39,9 | 51,5 | 66,8 | 80,5 | 93,7 | 106,8 | 119,2 | 145,4 | 170,6 | 193,2 | 218,4 | 243,6 | 268,7 | |
| 100°С | 19,5 | 22,2 | 31,0 | 37,4 | 41,7 | 47,9 | 49,9 | 64,4 | 83,5 | 100,7 | 117,1 | 133,5 | 149,0 | 181,8 | 213,2 | 241,6 | 273,0 | 304,5 | 335,9 | |
| Толщина теплоизоляции 60 мм | ||||||||||||||||||||
| 20°С | 3,6 | 4,0 | 5,6 | 6,6 | 7,4 | 8,4 | 8,7 | 11,2 | 14,4 | 17,3 | 20,0 | 22,7 | 25,3 | 30,8 | 36,0 | 40,8 | 46,0 | 51,3 | 56,5 | |
| 30°С | 5,4 | 6,1 | 8,3 | 10,0 | 11,0 | 12,6 | 13,1 | 16,8 | 21,6 | 25,9 | 30,0 | 34,1 | 38,0 | 46,2 | 54,1 | 61,1 | 69,0 | 76,9 | 84,7 | |
| 40°С | 7,2 | 8,1 | 11,1 | 13,3 | 14,7 | 16,8 | 17,5 | 22,4 | 28,8 | 34,5 | 40,0 | 45,5 | 50,6 | 61,6 | 72,1 | 81,5 | 92,0 | 102,5 | 113,0 | |
| 50°С | 8,9 | 10,1 | 13,9 | 16,6 | 18,4 | 21,0 | 21,8 | 27,9 | 36,0 | 43,1 | 50,0 | 56,8 | 63,3 | 77,0 | 90,1 | 101,9 | 115,0 | 128,1 | 141,2 | |
| 60°С | 10,7 | 12,1 | 16,6 | 19,9 | 22,1 | 25,2 | 26,2 | 33,5 | 43,1 | 51,7 | 60,0 | 88,2 | 76,0 | 92,4 | 108,1 | 122,3 | 138,0 | 153,7 | 169,5 | |
| 80°С | 14,3 | 16,1 | 22,2 | 26,5 | 29,4 | 33,6 | 35,0 | 44,7 | 57,5 | 69,0 | 80,0 | 90,9 | 101,3 | 123,1 | 144,1 | 163,0 | 184,0 | 205,0 | 226,0 | |
| 100°С | 17,9 | 20,2 | 27,7 | 33,2 | 36,8 | 42,0 | 43,7 | 55,9 | 71,9 | 86,2 | 100,0 | 113,7 | 126,6 | 153,9 | 180,2 | 203,8 | 230,0 | 256,2 | 282,4 | |
| Толщина теплоизоляции 80 мм | ||||||||||||||||||||
| 20°С | 3,1 | 3,5 | 4,7 | 5,6 | 6,1 | 6,9 | 7,2 | 9,0 | 11,5 | 13,6 | 15,7 | 17,8 | 19,7 | 23,8 | 27,8 | 31,3 | 35,3 | 39,2 | 43,1 | |
| 30°С | 4,7 | 5,3 | 7,1 | 8,3 | 9,2 | 10,4 | 10,8 | 13,5 | 17,2 | 20,4 | 23,5 | 26,6 | 29,6 | 35,7 | 41,6 | 47,0 | 52,9 | 58,8 | 64,7 | |
| 40°С | 6,3 | 7,0 | 9,4 | 11,1 | 12,2 | 13,8 | 14,3 | 18,1 | 22,9 | 27,2 | 31,4 | 35,5 | 39,4 | 47,6 | 55,5 | 62,6 | 70,5 | 78,4 | 86,2 | |
| 50°С | 7,9 | 8,8 | 11,8 | 13,9 | 15,3 | 17,3 | 17,9 | 22,6 | 28,6 | 34,1 | 39,2 | 44,4 | 49,3 | 59,5 | 69,4 | 78,3 | 88,1 | 98,0 | 107,8 | |
| 60°С | 9,4 | 10,5 | 14,1 | 16,6 | 18,3 | 20,7 | 21,5 | 27,1 | 34,4 | 40,9 | 47,1 | 53,3 | 59,1 | 71,5 | 83,3 | 93,9 | 105,8 | 117,6 | 129,4 | |
| 80°С | 12,6 | 14,0 | 18,8 | 22,2 | 24,4 | 27,7 | 28,7 | 36,1 | 45,8 | 54,5 | 82,8 | 71,0 | 78,8 | 95,3 | 111,1 | 125,2 | 141,0 | 156,7 | 172,5 | |
| 100°С | 15,7 | 17,5 | 23,5 | 27,7 | 30,5 | 34,6 | 35,8 | 45,1 | 57,3 | 68,1 | 78,5 | 88,8 | 98,5 | 119,1 | 138,8 | 156,6 | 176,2 | 195,9 | 215,6 | |
| Толщина теплоизоляции 100 мм | ||||||||||||||||||||
| 20°С | 2,9 | 3,2 | 4,2 | 4,9 | 5,3 | 6,0 | 6,2 | 7,7 | 9,7 | 11,4 | 13,1 | 14,8 | 16,3 | 19,8 | 22,8 | 25,6 | 28,8 | 31,9 | 35,1 | |
| 30°С | 4,3 | 4,8 | 6,3 | 7,3 | 8,0 | 9,0 | 9,3 | 11,6 | 14,5 | 17,2 | 19,7 | 22,1 | 24,5 | 29,4 | 34,2 | 38,5 | 43,2 | 47,9 | 52,6 | |
| 40°С | 5,7 | 6,3 | 8,3 | 9,7 | 10,7 | 12,0 | 12,4 | 15,4 | 19,4 | 22,9 | 26,2 | 29,5 | 32,7 | 39,3 | 45,6 | 51,3 | 57,6 | 63,9 | 70,2 | |
| 50°С | 7,2 | 7,9 | 10,4 | 12,2 | 13,3 | 15,0 | 15,5 | 19,3 | 24,2 | 28,6 | 32,8 | 36,9 | 40,8 | 49,1 | 57,0 | 64,1 | 72,0 | 79,9 | 87,7 | |
| 60°С | 8,6 | 9,5 | 12,5 | 14,6 | 16,0 | 18,0 | 18,6 | 23,1 | 29,1 | 34,3 | 39,3 | 44,3 | 49,0 | 58,9 | 68,4 | 76,9 | 86,4 | 95,8 | 105,3 | |
| 80°С | 11,4 | 12,7 | 16,7 | 19,5 | 21,3 | 24,0 | 24,8 | 30,9 | 38,7 | 45,7 | 52,4 | 59,1 | 65,3 | 78,5 | 91,2 | 102,5 | 115,2 | 127,8 | 140,4 | |
| 100°С | 14,3 | 15,9 | 20,9 | 24,4 | 26,7 | 30,0 | 31,0 | 38,6 | 48,4 | 57,2 | 65,5 | 73,8 | 81,6 | 98,1 | 114,0 | 128,2 | 143,9 | 159,7 | 175,5 | |
| Толщина теплоизоляции 150 мм | ||||||||||||||||||||
| 20°С | 2,5 | 2,7 | 3,4 | 3,9 | 4,3 | 4,7 | 4,9 | 5,9 | 7,3 | 8,5 | 9,6 | 10,7 | 11,8 | 14,0 | 16,1 | 18,0 | 20,2 | 22,3 | 24,4 | |
| 30°С | 3,7 | 4,0 | 5,1 | 5,9 | 6,4 | 7,1 | 7,3 | 8,9 | 10,9 | 12,7 | 14,4 | 16,1 | 17,7 | 21,0 | 24,2 | 27,1 | 30,2 | 33,4 | 36,6 | |
| 40°С | 4,9 | 5,4 | 6,9 | 7,9 | 8,5 | 9,5 | 9,7 | 11,9 | 14,6 | 17,0 | 19,2 | 21,5 | 23,6 | 28,0 | 32,3 | 36,1 | 40,3 | 44,5 | 48,7 | |
| 50°С | 6,1 | 6,7 | 8,6 | 9,8 | 10,7 | 11,8 | 12,2 | 14,8 | 18,2 | 21,2 | 24,0 | 26,8 | 29,5 | 35,0 | 40,3 | 45,1 | 50,4 | 55,7 | 60,9 | |
| 60°С | 7,4 | 8,1 | 10,3 | 11,8 | 12,8 | 14,2 | 14,6 | 17,8 | 21,9 | 25,4 | 28,8 | 32,2 | 35,4 | 42,0 | 48,4 | 54,1 | 60,5 | 66,8 | 73,1 | |
| 80°С | 9,8 | 10,7 | 13,7 | 15,7 | 17,0 | 18,9 | 19,5 | 23,7 | 29,1 | 33,9 | 38,4 | 42,9 | 47,1 | 56,0 | 64,5 | 72,2 | 30,6 | 89,1 | 97,5 | |
| 100°С | 12,3 | 13,4 | 17,1 | 19,7 | 21,3 | 23,6 | 24,4 | 29,6 | 36,4 | 42,4 | 48,0 | 53,7 | 58,9 | 70,0 | 80,7 | 90,2 | 100,7 | 111,3 | 121,9 | |
