Ф4103-М1

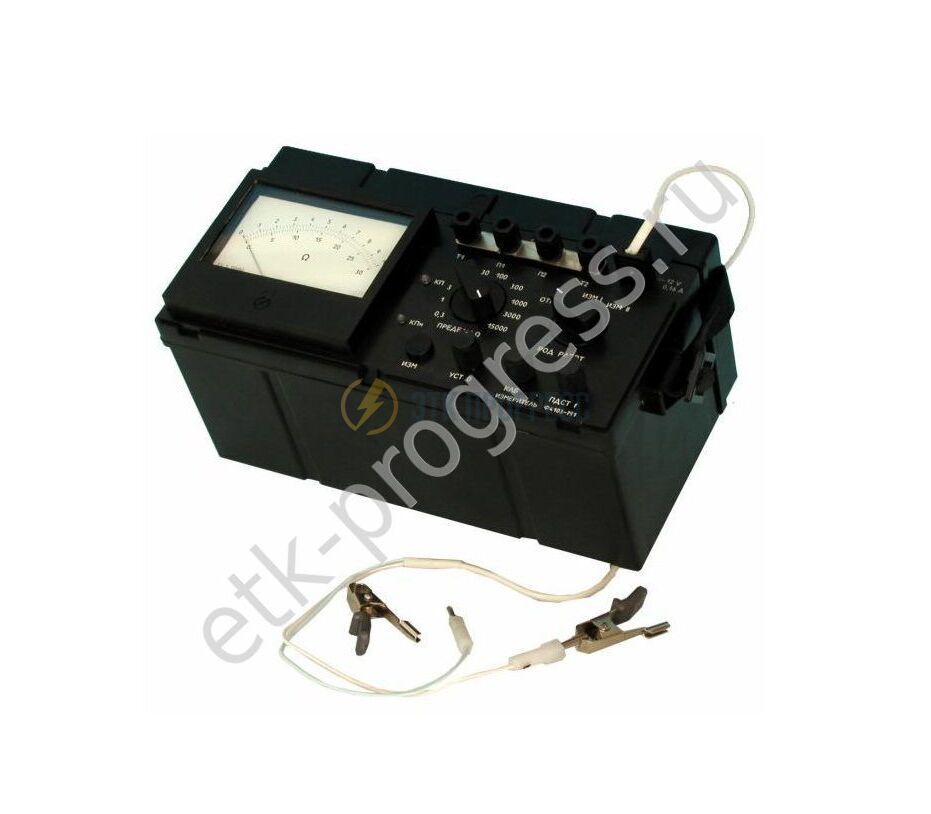

Измеритель сопротивления заземления Ф4103 М1 предназначен для измерения сопротивления заземляющих устройств, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них с диапазоном измерений от 0-0,3 Ом до 0-15 Ком (10 диапазонов).

Измеритель Ф4103 является безопасным. При работе с измерителем в сетях с напряжением выше 36 В необходимо выполнять требования безопасности, установленные для таких сетей

Перед проведением измерений измерителем Ф4103 необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдыли от мощных электрических полей, использовать источники питания 12±0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и так далее.

Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме "ИЗМI". Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.

Пример расчет погрешности при измерении прибором Ф4103.

Измеряется сопротивление заземляющих устройств подстанции напряжением 110кВ. Температура воздуха - минус 10 град., влажность - 100%. Измеритель питается от внутреннего источника, положение измерителя горизонтально, сильных электромагнитных полей, влияющих на измерения нет.

Измеренная величина сопротивления Rx=0,15 Ом на диапазоне 0 - 0,3 Ом. В измеряемой цепи были обнаружены помехи переменного тока.

Погрешность измерения в общем случаеи вычисляется по формуле - D=D0+Dc1+Dc2+Dc3+...+Dcn, где D0 - предел основной погрешности прибора, Dcn - погрешности от влияющих факторов.

Учтем максимально возможные погрешности:
от индуктивности заземлителя - Dc1=8%,
от температуры - Dc2=20-(-10)/10*4=12%
от напряжение питания - Dc3=4%
от помех переменного тока - Dc4=2%
D=D0+Dc1+Dc2+Dc3+Dc4=4+8+12+4+2=30%

Относительная погрешность Y может быть рассчитана по формуле - Y=N*D/Rx, где N - диапазон измерений, Rx - измеренное сопротивление. Имеем - Y=0.3*30/0.15=60%.

Вероятность того, что все составляющие погрешности будут иметь максимальную величину с одинаковым знаком - чрезвычайно мала, поэтому итоговая погрешность измерений будет значительно

Комплект принадлежностей П4126М2 к прибору Ф4103-М1

Комплект принадлежностей П4126М2 к прибору Ф4103-М1 предназначен для проведения измерений прибором Ф4103-М1 и другими аналогичными измерительными приборами.
Состоит из штырей, катушек с проводом, рычага и насадки.
Габаритные размеры, мм – 603х145х138.
Масса, кг , – 5,9.
