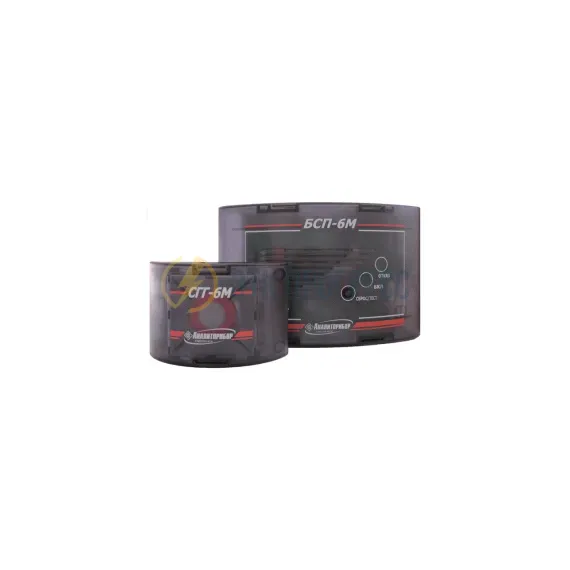

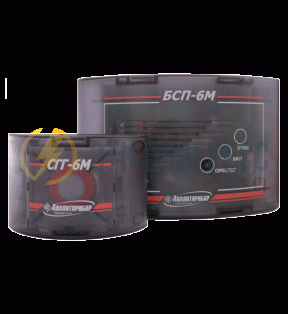

Газоанализатор СГГ-6М
Наведите на картинку для увеличения
- Способы оплаты и доставки
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (800) 600-55-10; +7(962) 690-57-56.
Область применения: в помещениях котельных различной мощности, работающих на сжиженном или природном газах, а также в других производственных, административных и жилых помещениях. «СГГ-6М» предназначен для по подъездной установки, в целях обеспечения безопасной эксплуатации газоиспользующего оборудования в жилом секторе.
Принцип работы - термохимический.
Способ забора пробы - диффузионный.
Тип сигнализатора - стационарный.

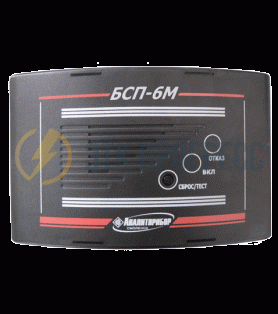

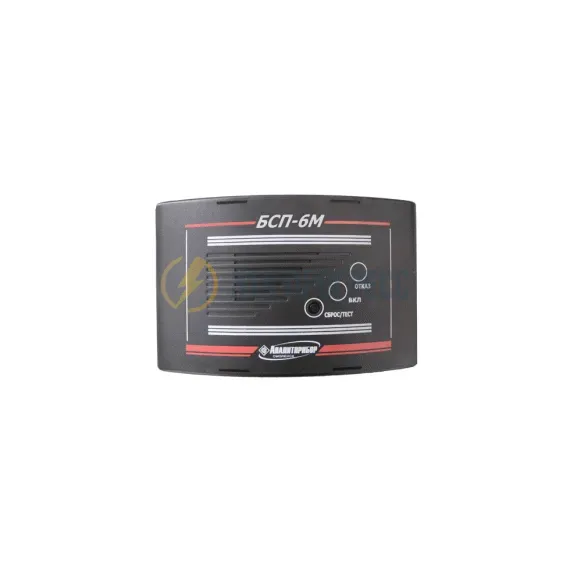

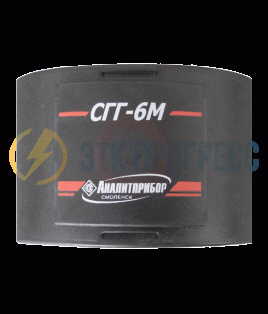

Сигнализаторы СГГ6М-П10, -П10С, -П10Н состоят из блока датчика (БД) и блока сигнализации и питания (БСП1), обеспечивающего световую и звуковую сигнализации с одновременной выдачей сигнала на закрытие электромагнитных клапанов («Клапан 220В»; «Клапан 40В»).
Сигнализаторы СГГ6М-В10 состоят из блока датчика (БД), блока сигнализации и питания (БСП2) обеспечивающего световую сигнализацию.
Сигнализаторы СГГ6М-П10, -П10С, -П10Н имеют «сухие» нормально разомкнутые контакты реле, замыкающиеся при превышении порога концентрации горючих газов Коммутационные параметры контактов реле: 220 В, 2,5 А.
Для увеличение числа точек контроля к СГГ6М-П10 может быть подключено до 40 вторичных блоков СГГ6М-В10, которые транслируют на БСП1 сигналы «ГАЗ» и информацию о состоянии линии связи между БД и БСП2 (контроль к.з. и обрыва линии). Длина линии связи между СГГ6М-П10 и СГГ6-В10 до 200 м, между БСП и БД до 200 м.
Прибор выполнен в соответствии с ПБ 12-368-00 «Правила безопасности в газовом хозяйстве», СНиП 11-35-76 «Котельные установки» и ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».
Технические характеристики:
Характеристики |
Значения |
Примечание |
| Пороги срабатывания сигнализации (по метану), % НКПР | 10 20 | СГГ6М-П10, -П10С, -П10Н, -В10 СГГ6М-П20, -П20С, -П20Н, -В20 |
| Абсолютная погрешность, % НКПР, не более | ±5 | |
| Время срабатывания сигнализации, с не более | 15 | при превышении сигнальной концентрации в 1,6 раза |
| Время работы без контроля и регулировки порога срабатывания сигнализации, лет |
1 | |
| Рабочий температурный диапазон, ° С | от +0 до +50 | |
| Напряжение питания, В | от 150 до 260 | 50 Гц |
| Потребляемая мощность, ВА, не более | 10 5 | СГГ6М-П10, -П10С, -П10Н СГГ6М-В10, СГГ6М-В20 |
| Габаритные размеры, мм, не более:
БСП1 БСП2 блок датчика |
132х122х53 132х70х42 |
СГГ6М-В10, СГГ6М-В20 |
| Масса, кг, не более:
БСП1 БСП2 блок датчика |
0,6 0,15 |
СГГ6М-В10, СГГ6М-В20 |
Комплект поставки: cигнализатор газа СГГ6М, комплект ЗИП, ведомость ЗИП, техническая документация.
За отдельную плату поставляется электромагнитный клапан, колпак поверочный.
Возможные конфигурации:
СГГ6М-П10, СГГ6М-П10С, СГГ6М-П10Н, СГГ6М-В10, СГГ6М-П10, СГГ6М-П10С, СГГ6М-П10Н
