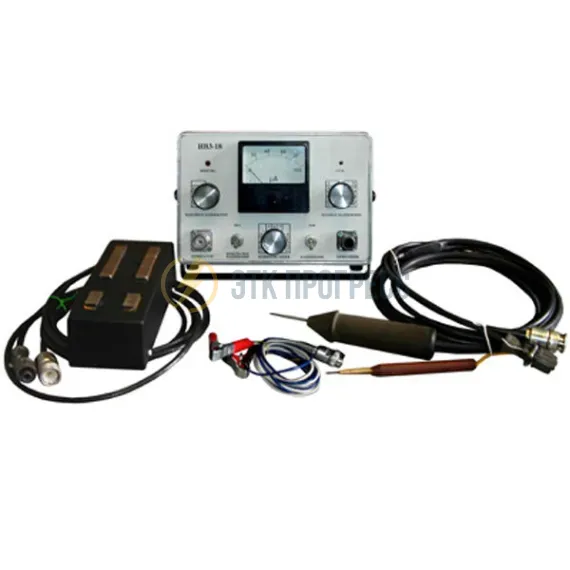

Искатель витковых замыканий ИВЗ-18

Искатель витковых замыканий ИВЗ-18

Наведите на картинку для увеличения

325 000.00 Р
Уточнить наличие
ЭТК Прогресс
10 дн.
+
Доставка
Варианты оплаты
Наши преимушества

Гарантия от 6 до 60 месяцевГарантия на все купленные товары у нашей компании составляет от 6 до 60 месяцев

Лучшая ценаМы гордимся нашими ценами, их каждый день проверяют сотни клиентов, которые отдают выбор нашей компании!

без учета НДС
перейти на ИВЗ-17

Отложить Сравнить
  • Способы оплаты и доставки

Универсальные приборы для испытания витковой и корпусной изоляции всех типов обмоток электрических машин переменного и постоянного тока напряжением до 1 кв - ивз-18

Предлагаемая модификация прибора ИВЗ-18 смонтирована на современной элементной базе, обеспечивающей их работу при отыскании витковых и корпусных замыканий любого типа электрических машин напряжением до 10 кВ. Это машины постоянного и переменного тока любых размеров и мощности, а также генераторы различных типов.

Применение:
производство, ремонт, профилактическая проверка и изготовление отдельных обмоток электрических машин.

Назначение:
испытание витковой и корпусной изоляции, определение наличия и места замыкания, обрыва провода обмотки, поверка правильности межсекционных соединений.
Испытание витковой и корпусной изоляции обмоток роторов турбогенераторов (без бандажей) и определение места повреждения
Испытание витковой изоляции отдельных шаблонных секций (до укладки в паз) машин переменного и постоянного тока
Испытание витковой и корпусной изоляции и определение места повреждения при полных и неполных (с большим переходным сопротивлением) замыканиях на корпус обмоток якорей машин постоянного тока с уравнителями
Испытание катушек электрических аппаратов и машин без сердечника
Испытание витковой и корпусной изоляции мелких и средних якорей машин постоянного тока
Испытание витковой изоляции статоров электрических машин со всыпной обмоткой
Испытание витковой и корпусной изоляции полюсных катушек машин переменного и постоянного тока, насаженных на полюс, и отдельных катушек
Испытание витковой изоляции статорных секций высоковольтных электрических машин (до укладки в статор и после укладки в статор до пайки обмотки)
Принцип действия ИВЗ

Принцип действия прибора — импульсный. Генератор импульсов работает по принципу заряд-разряд высоковольтного конденсатора. Конденсатор заряжается от напряжения высоковольтного трансформатора и разряжается либо на испытуемую обмотку, либо на обмотку повышающего трансформатора.

Длительность генерируемых импульсов определяется емкостью высоковольтного конденсатора и индуктивностью испытуемой обмотки. В зависимости от типа испытуемой обмотки длительность меняется от 10 мкс до 200 мкс.

Электрическая схема прибора разделяется на силовую и измерительную части. Измерительная часть разделяется на две схемы: схему индикации виткового замыкания по напряжению и схему индикации виткового замыкания по току, протекающему через испытуемую обмотку.

Варианты испытаний изоляции:
Обмотка полюсов (после насадки на полюс) машин постоянного и переменного тока.
Статорные обмотки высоковольтных машин переменного тока (до 6 кВ)..
Обмотка крупных и средних якорей постоянного тока с уравнителями.
Обмотка мелких и средних якорей постоянного тока без уравнителей и всыпная обмотка, уложенная в пазы статора.
Обмотка ротора турбогенератора (без бандажей).
Отдельные шаблонные секции (до укладки в пазы) и полюсные катушки (до насадки на полюс) машин переменного и постоянного тока.

Сменные приспособления

В зависимости от метода возбуждения испытательного напряжения и типа испытуемой обмотки разработаны 5 сменных приспособлений к прибору:
Электромагнитные скобы
Стержневой электромагнит
Устройство с двумя электромагнитами
Двойные щупы
Двухпроводный кабель с изолированными зажимами (для ИВЗ-18)

Основной состав сменных приспособлений:
- двойные щупы
- двухпроводный кабель с изолированными зажимами (для ИВЗ-18)
- устройство с двумя электромагнитами (для ИВЗ-18)

По согласованию дополнительно поставляются:
- электромагнитные скобы
- стержневой электромагнит


Технические характеристики:
  ИВЗ-17 ИВЗ-18
Испытательное напряжение Импульсное Импульсное
Максимальная амплитуда импульсного
напряжения на выходе прибора, В:

на разъеме «генератор» 3000 2000
на разъеме «импульс» 15000 нет
Частота следования импульсов, Гц 12,5 12,5
Длительность импульсов, мкс (в зависимости
от типа испытуемой обмотки и сменного
приспособления)
10-200 10-200
Испытательное напряжение, В/виток:
на разъеме «генератор» (в зависимости от
типа испытуемой обмотки и сменного
приспособления)
до 150 до 100
на разъеме «импульс» до 1500 нет
Напряжение питания, В, Гц 220, 50 220, 50
Габариты, мм 290x145x310 220x185x150
Масса, кг 9 4
Возможные конфигурации:

ИВЗ-17

ИВЗ-18; искатель витковых замыканий ИВЗ-18; цена искателя витковых замыканий ИВЗ18; купить дешевле ИВЗ-18; низкие цены на искатель витковых замыканий ИВЗ 18; технические характеристики ИВЗ18; назначение искателя витковых замыканий ИВЗ 18.

Руководство ИВЗ-18 (изв-18.pdf, 251 Kb) [Скачать]
