КВВГ 4х1 кабель НКЗ

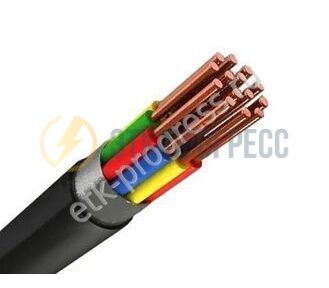

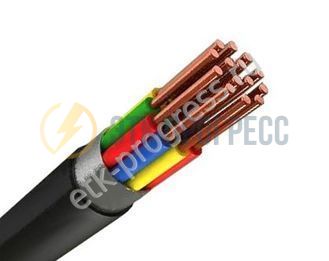

Конструкция КВВГ

1. Медная однопроволочная жила (класс 1);
2. Изоляция из ПВХ пластиката, цветовая маркировка жил;
3. Оболочка из ПВХ пластиката.

Технические характеристики КВВГ

• Номинальное напряжение, кВ0,66
• Испытательное переменное напряжение 50Гц, 5 мин., кВ2,5
• Макс. рабочая температура жилы,  °C+70
• Температура окружающей среды,  °C-50/+50
• Влажность воздуха при 35 °C, %98
• Монтаж при температуре не ниже,  °C-15
• Строительная длина, не менее, м150
• Гарантийный срок эксплуатации, лет3

Кабель КВВГ

Кабель КВВГ электротехнический состоит из токопроводящих медных жил и пластмассовой изоляции. Каждая жила является однопроволочной. Далее жилы скручиваются. Иногда делают сердечник кабеля из нескольких прямых, не скрученных между собой, жил. Его используют для стационарного подсоединения к электрическим аппаратам, имеющим напряжение около тысячи вольт.

Кабель КВВГ имеет следующие отличительные характеристики:

1. Кабель можно использовать при температуре от минус пятидесяти до плюс пятидесяти. Температура нагрева кабеля не должна превышать семидесяти градусов.
2. Если температура окружающей среды составляет тридцать пять градусов, кабель может выполнять свои функции при относительной влажности воздуха до 98%.
3. Кабель КВВГ можно прокладывать, предварительно не нагревая его, до температуры -30 градусов по Цельсию.
4. Данный кабель можно использовать на открытом пространстве с условием защиты от различного рода повреждений.
5. Гарантийный срок составляет около трех лет с начала его использования.
6. Кабель в стандартном исполнении имеет длину – сто пятьдесят метров.
7. ДДанный кабель обладает устойчивостью к воздействию плесневых грибков (даже в условиях повышенной влажности).

Токопроводящая жила кабеля КВВГ может быть изготовлена из алюминия или меди. Изоляция кабеля сделана из поливинилхлоридного пластиката, защитный покров пропитан битумом кабельной пряжей. Так же данный вид кабеля имеет броню, представленную двумя стальными лентами или одной профилированной стальной лентой.

Кабель можно прокладывать в каналах, в помещениях, в туннелях (при соблюдении условия – отсутствия механического воздействия на кабель) и на открытом воздухе. Иногда кабель прокладывают в траншеи, параллельно обеспечивая дополнительной защитой, особенно в месте выхода из земли.

Срок службы кабеля зависит от того, в каких условиях эксплуатируется кабель. Так если его используют на открытом участке местности или же, наоборот, он проложен в земле, то срок его службы составляет в среднем 15 лет. Если кабель используется в туннелях или каналах – стандартный срок эксплуатации по статистике удлиняется до 20-25 лет.

Основные конструктивные параметры кабеля - КВВГ:

КВВГ 4х0.75КВВГ 4х1КВВГ 4х1.5КВВГ 4х2.5КВВГ 4х4КВВГ 4х6КВВГ 5х0.75КВВГ 5х1КВВГ 5х1.5КВВГ 5х2.5КВВГ 7х0.75КВВГ 7х1КВВГ 7х1.5КВВГ 7х2.5КВВГ 7х4КВВГ 7х6КВВГ 10х0.75КВВГ 10х1КВВГ 10х1.5КВВГ 10х2.5КВВГ 10х4КВВГ 10х6КВВГ 14х0.75КВВГ 14х1КВВГ 14х1.5КВВГ 14х2.5КВВГ 14х4КВВГ 14х6КВВГ 19х0.75КВВГ 19х1КВВГ 19х1.5КВВГ 19х2.5КВВГ 19х4КВВГ 19х6КВВГ 27х0.75КВВГ 27х1КВВГ 27х1.5КВВГ 27х2.5КВВГ 27х4КВВГ 27х6КВВГ 37х0.75КВВГ 37х1КВВГ 37х1.5КВВГ 37х2.5КВВГ 37х4КВВГ 37х6
