МИД 20 Измеритель длины кабеля

Измеритель длины кабеля МИД 20 предназначен для подсчёта длины длинномерных материалов, таких как кабель, провод, трос, верёвка, проволока, при мерной отмотке или при инвентаризации склада.

Измеритель длины МИД 20 может использоваться как самостоятельная единица, однако, чаще всего поставляется в комплекте отмоточного станка типа МПК 0,5-30Р, МПК 0,5-30Рэ или подобных.

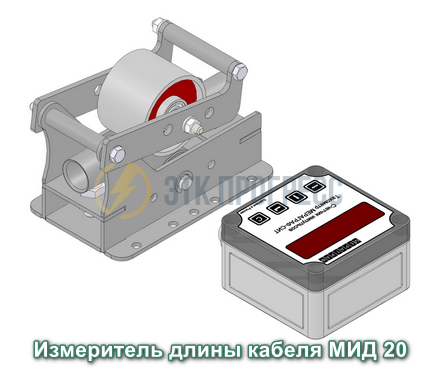

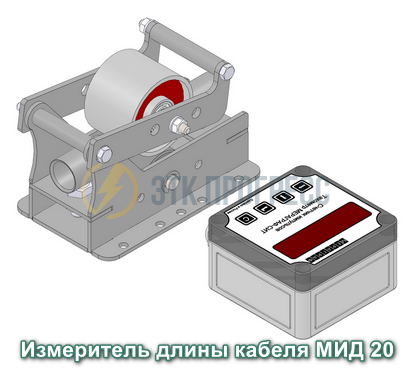

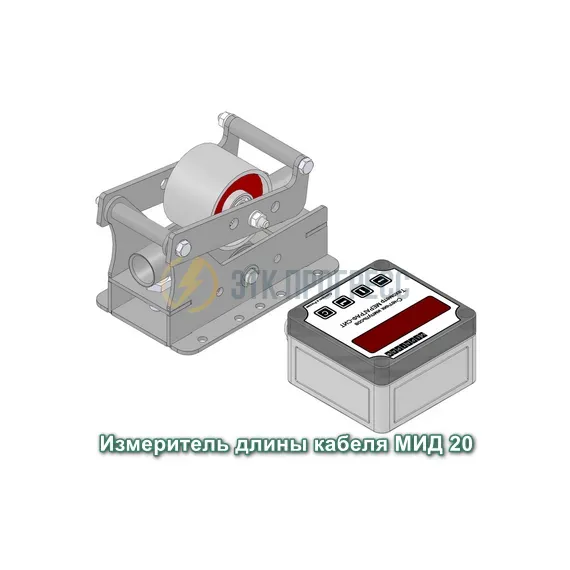

Измеритель длины кабеля МИД 20 состоит из следующих основных частей: механическая часть с мерным колесом и направляющими втулками, счётчик импульсов Мераграф-СИТ, два индуктивных датчика и шнур питания.

Принцип работы колёсного измерителя длины МИД 20 : измеряемый материал пропускается через направляющие втулки и оказывается зажатым между мерным колесом и поддерживающим роликом. При протяжке материала происходит вращение мерного колеса, которое фиксируется индуктивными датчиками, передающими сигналы в счётчик импульсов, в котором происходит суммирование импульсов и вывод на экран значения длины.

Использование двух индуктивных датчиков позволяют счётчику понять направление вращения мерного колеса и, соответственно, суммировать или вычитать импульсы.

Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.

Комплект поставки измерителя длины МИД 20:

- механическая часть с мерным колесом, поддерживающим роликом и направляющими втулками - 1 шт.,

- индуктивный датчик - 2 шт.,

- счётчик импульсов Мераграф-СИТ - 1 шт.,

- шнур питания с вилкой 220В - 1 шт.,

- Паспорт - 1 шт.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
