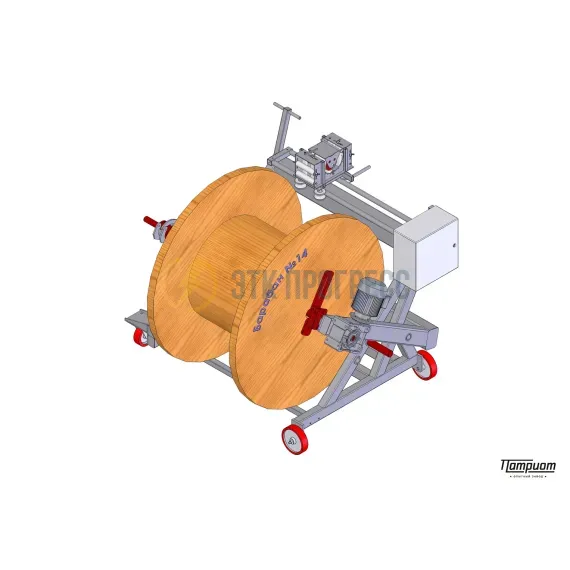

МНК 14-1УР Станок для перемотки кабеля с ручным раскладчиком

Отмоточный станок МНК 14-1УР - универсальный перемоточный станок среднего класса, предназначенный для проведения мерных отмоток кабеля, провода, стального каната на кабельный барабан или в бухту.

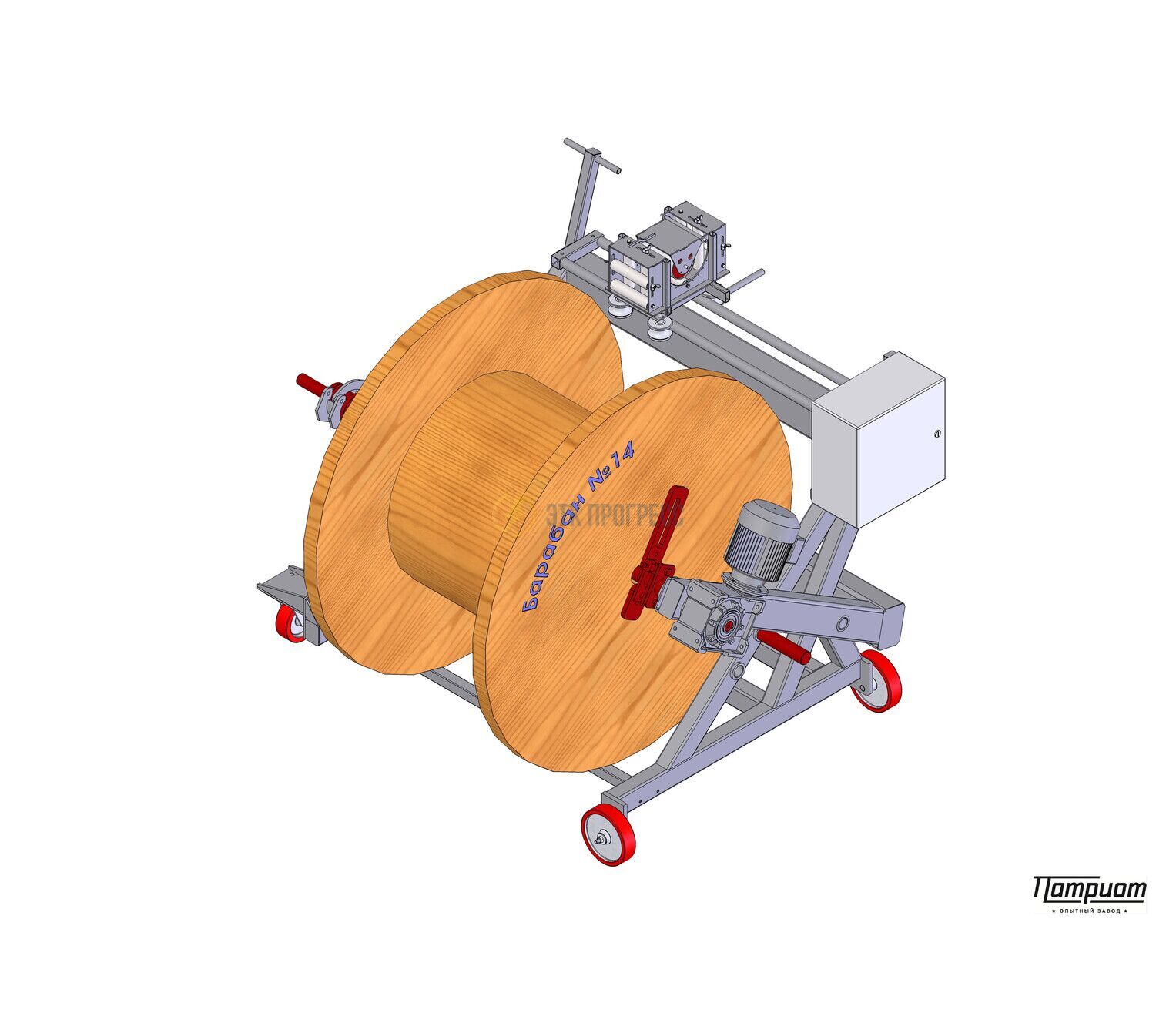

Станок состоит из мощной стальной рамы, выполненной из толстостенной профильной трубы, поворотной рамы, обеспечивающей подъём и опускание катушки, оси для отмотки на кабельные барабаны, складного технологического барабана для отмотки в бухты, ручного раскладчика кабеля с установленным на нём измерителем длины МИД 70М и электропривода с управлением на базе преобразователя частоты.

Подъём и опускание барабана производится с помощью гидравлического домкрата, интегрированного в раму отмоточного станка.

Раскладка кабеля по ширине катушки или складного технологического барабана осуществляется с помощью ручного раскладчика. На подвижной каретке кабельного раскладчика установлен измеритель длины кабеля МИД 70М.

Для отмотки кабеля в бухты (бескаркасные мотки) станок комплектуется складным технологическим барабаном СТБ 1-0, 6.

Комплектация отмоточного станка МНК 14-1УА:

• мощная стальная рама с поворотной рамой - 1 шт.,
• ручной раскладчик кабеля - 1 шт.,
• измеритель длины кабеля МИД 70М - 1 шт.,
• ось для отмотки кабеля на кабельные барабаны (катушки) - 1 шт.,
• складной технологический барабан СТБ 1-0, 6 - 1 шт.,
• поворотная ручка для передвижения станка - 1 шт.,
• большегрузное колесо - 2 шт.,
• большегрузный поворотный ролик с тормозом - 2 шт.,
• Паспорт - 1 шт.

Порядок проведения отмотки на кабельный барабан: в осевое отверстие кабельного барабан вставляется ось, барабан закатывается в раму станка и поднимается с помощью гидравлического домкрата; свободный конец кабеля пропускается через измерительный узел МИД 70М и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана, с помощью кнопок на пульте управления задается скорость перемотки, с помощью ручного раскладчика кабеля производится равномерная раскладка перематываемого материала по ширине катушки или технологического барабана. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан опускается на пол и выкатывается из рамы отмоточного станка.

Порядок проведения отмотки в бухту: на приводной вал отмоточного станка устанавливается складной технологический барабан и приводится в рабочее положение; свобордный конец кабеля пропускается через измерительный узел МИД 70М Прогресс и закрепляется на лепестке технологического барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения технологического барабана, с помощью кнопок на пульте управления задается скорость перемотки. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается и доматывается, далее происходит обвязка бухты и складывание технологического барабана - бухта снимается или сваливается на заранее установленный поддон.

Универсальные отмоточные станки с ручным раскладчиком типа МНК 14-1УР всегда в наличии на складе (производстве) компании. Если станка не оказалось в наличии, большой склад комплектующих и собственная производственная база позволят изготовить кабелеотмоточный станок в кратчайшие сроки. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) отмоточный станок МНК 14-1УР можно через Корзину или Быстрый заказ.

Специалисты готовы ответить на любые вопросы по телефону или через электронную почту.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
