МНК 22-3ФА-М2 Станок перемотки кабеля на барабан с автоматическим раскладчиком

Отмоточный станок МНК 22-3ФА-М2 - перемоточный станок тяжёлого класса, предназначенный для проведения мерных отмоток кабеля, провода, стального каната на кабельные барабаны. Для отмотки кабеля в бухты (бескаркасные мотки) следует использовать дополнительные технологические барабаны.

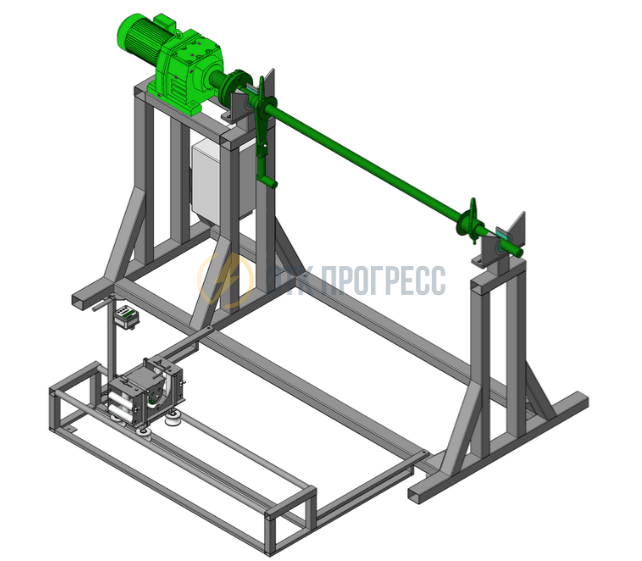

Станок состоит из мощной сварной рамы, выполненной из толстостенной профильной трубы, оси для отмотки на кабельные барабаны, автоматического раскладчика кабеля с установленным на нём измерителем длины МИД 70М и электропривода с управлением на базе преобразователя частоты.

Установка и снятие барабана производится с помощью грузоподъёмной техники: кран, кран-балка, погрузчик.

Раскладка кабеля по ширине катушки осуществляется с помощью автоматического несинхронного раскладчика. На подвижной каретке кабельного раскладчика установлен измеритель длины кабеля МИД 70М.

Комплектация отмоточного станка МНК 22-3ФА-М2:

• сварная рама - 1 шт.,
• автоматический раскладчик кабеля - 1 шт.,
• измеритель длины кабеля МИД 70М - 1 шт.,
• ось для отмотки кабеля на кабельные барабаны (катушки) - 1 шт.,
• Паспорт - 1 шт.

Порядок проведения отмотки на кабельный барабан: в осевое отверстие кабельного барабан вставляется ось и закрепляется поджимным башмаком; с помощью грузоподъёмной техники ось с барабаном устанавливаются в ложементы; свободный конец кабеля пропускается через измерительный узел МИД 70М и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана и привод раскладчика, с помощью кнопок на пульте управления задаются скорость перемотки и шаг раскладки. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан вместе с осью снимается со станка, ось вынимается.

Отмоточные станки с автоматическим раскладчиком типа МНК 22-3ФА-М2 всегда в наличии на складе в Санкт-Петербурге. Если станка не оказалось в наличии, большой склад комплектующих и собственная производственная база позволят изготовить кабелеотмоточный станок в кратчайшие сроки. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) отмоточный станок МНК 22-3ФА-М2 можно через Корзину или Быстрый заказ.

Специалисты готовы ответить на любые вопросы по телефону или через электронную почту.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
