МНТБ 1,4-2Р Прогресс с ручным раскладчиком. Устройство мерной отмотки стального каната на барабан

Станок МНТБ 1,4-2Р Прогресс - специализированный отмоточный станок, разработанный специалистами специально для работы с тросом (стальным канатом).

К основными отличительными особенностям станка для перемотки стального каната МНТБ 1,4-2Р Прогресс от станков для работы с кабелем можно отнести следующие:

- усиленная конструкция рамы,

-усиленная конструкция технологического барабана,

-мотор-редуктор с увеличенным крутящим моментом и запасом прочности,

-измеритель длины троса ИДТ 40 Прогресс,

-вертикальное расположение технологического барабана для удобной установки катушки с помощью крана, погрузчика и другой грузоподъёмной техники.

Ручной раскладчик троса обеспечивает возможность равномерной раскладки материала по высоте барабана, позволяя формировать бухты (мотки) с хорошей плотностью намотки и отличным товарным видом.

В стандартном исполнении станок МНТБ 1,4-2Р Прогресс комплектуется измерителем длины стального каната ИДТ 40 Прогресс и позволяет производить мерную отмотку и перемотку материала диаметром 3-40 мм. По желанию заказчика измеритель длины троса ИДТ 40 Прогресс может быть заменен на измеритель МИД 70М Прогресс или МИД 100 Прогресс.

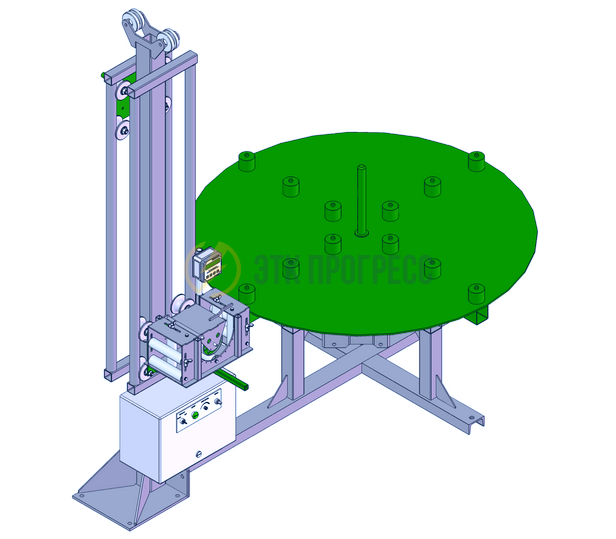

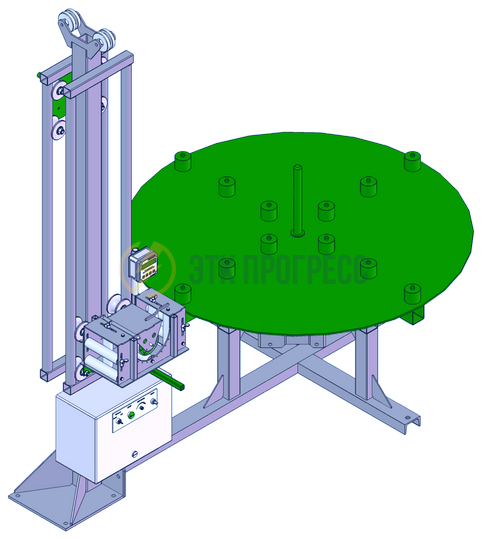

Станок МНТБ 1,4-2Р Прогресс состоит из следующих основных узлов: сварная рама, сварной технологический барабан, электропривод на базе червячного мотор-редуктора с управлением от преобразователя частоты, ручной раскладчик троса с противовесом и измеритель длины ИДТ 40 Прогресс. В качестве дополнительной опции отмоточный станок может комплектоваться конусным технологическим барабаном для отмотки троса в бухты (бескаркасные мотки).

Порядок проведения отмотки с помощью устройства перемотки кабеля МНТБ 1,4-2Т Прогресс: отматываемый материал пропускается через механическую часть измерителя длины ИДТ 40 Прогресс, установленную на каретке раскладчика и фиксируется на барабане, установленном на вращающемся столе (технологическом барабане), с помощью кнопок, расположенных на пульте управления, запускается привод станка и скорость отмотки. С помощью ручного раскладчика троса производится равномерная раскладка материала по ширине (высоте) катушки. По достижению заданной длины отмотки привод останавливается (с помощью кнопки "Стоп" или самостоятельно при задании длины на счётчике), материал отрезается. Снятие катушки происходит путём её подъёма вверх.

Комплект поставки станка МНТБ 1,4-2Р Прогресс:

- сварная рама - 1 шт.,

- сварной вращающийся стол - 1 шт.,

- электропривод (мотор-редуктор, щит управления с преобразователем частоты, пульт управления) - 1 шт.,

- измеритель длины ИДТ 40 Прогресс - 1 шт.,

- ручной раскладчик троса с противовесом - 1 шт.,

- Паспорт - 1 шт.

Возможные дополнительные опции к отмотчику стального каната МНТБ 1,4-2Р Прогресс:

- конусный технологический барабан для отмотки троса (стального каната) в бухты,

- замена измерителя длины ИДТ 40 Прогресс на МИД 70М Прогресс или МИД 100 Прогресс.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
