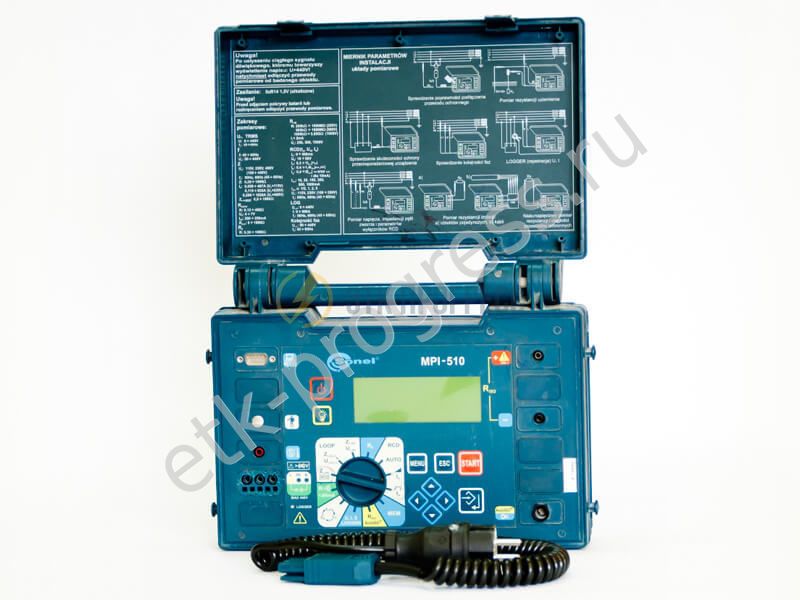

MPI-510

MPI-510 Измеритель параметров электробезопасности электроустановок

Основные
характеристики:

— измерение параметров петли
короткого замыкания;

— тестирование выключателей УЗО типа АС, А и В;

— измерение напряжения прикосновения;

— измерение сопротивления изоляции до 3 ГОм напряжением 250, 500 и 1000 В;

— измерение сопротивления заземляющих устройств;

— измерение и регистрация переменного тока и напряжения, частоты, мощности
(полной, активной, реактивной), а также cosφ;

— измерение целостности защитных и компенсационных соединений;

— проверка целостности цепи и последовательности чередования фаз;

— память на 10000 результатов измерений;

— дополнительная память регистратора 10000 ячеек;

— передача данных в компьютер.

Назначение и область
применения

Предназначен для определения
состояния технических мер защиты от поражения электрическим током
электроустановок всех типов напряжением 220/380 В.

Индекс:
94233224

Стандартная
комплектация:

Дополнительная
комплектация:

Основные технические
характеристики MPI-510

«е.м.р.» — единица младшего
разряда



Измерение напряжения (кроме функции LOGGER)





• Диапазон частоты
  45…65 Гц



  Измерение напряжения (для функции LOGGER)






  Диапазон	Разрешение	Погрешность основная
  0…440 В	1 В	± (2 U + 2 е.м.р.)





• True RMS
• Диапазон частоты 45…65 Гц



  Измерение частоты






  Диапазон	Разрешение	Погрешность основная
  45,0…65,0 Гц	0,1 Гц	± (0,1% F + 1 е.м.р.)





• Диапазон напряжения: 50…440В



  Измерение тока (True RMS)






  Диапазон	Разрешение	Погрешность основная *)
  0,0…99,9 мА	0,1 мА	± (5% I + 3 е.м.р.)
  100…999 мА	1 мА	± (5% I )
  1,00…9,99 A	0,01 A	± (5% I )
  10,0…99,9 A	0,1 A	± (5% I )
  100…999 A	1 A	± (5% I )





• Номинальная частота сети f_n:
  50Гц, 60 Гц

  *) - Нужно дополнительно учесть ошибку клещей тока



  Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ






  Диапазон [Вт], [ВА], [вар]	Разрешение [Вт], [ВА], [вар]	Погрешность основная *)
  0,00…9,99	0,01	± (7% S + 10 е.м.р.)
  10,0…99,9	0,1	± (7% S + 5 е.м.р.)
  100…999	1	± 7% S
  1,00k…9,99 к	0,01 к	± 7% S
  10,0k…99,9 к	0,1 к	± 7% S
  100k…440 к	1 к	± 7% S





• Диапазон напряжений: 0…440 В;

• Диапазон токов: 0…1000 A;
• Номинальная частота сети f_n:
  50 Гц, 60 Гц;
• Число фаз измеряемой цепи: 1;

• Диапазон отображения cos φ:
  0,00..1,00 (разрешение 0,01);

  *) U: 50…440 В, I: 10 мA…1000 A

  Нужно учесть дополнительную ошибку токовых клещей.



  Измерение полного сопротивления петли короткого замыкания Z_L-PE,
  Z_L-n, Z_L-L



  Измерение полного сопротивления петли Z_s

  Диапазон измерений согласно IEC 61557: 0,25 ... 1999 Ом (для измерительного
  провода с сетевой вилкой):




  Диапазон	Разрешение	Погрешность основная
  0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.)
  20,0...199,9 Ом	0,1 Ом	± (5% Zs + 5 е.м.р.)
  200...1999 Ом	1 Ом	± (5% Zs + 5 е.м.р.)





• Номинальное напряжение работы U_nl-n
  / U_nl-l: 115/200 В, 220/380 В, 230/400 В;


• Рабочий диапазон напряжений: 100
  ... 250 В (для Z_L-PE и Z_L-n) или 100 ... 440 В (для Z_L-L
  )


• Номинальная частота сети f_n:
  50 Гц, 60 Гц;


• Рабочий диапазон частоты: 45 ...
  65 Гц;


• Максимальный ток (для 400 В): 40 А
  (10 мс);


• Контроль правильности зажима РЕ
  при помощи электрода касания (для Z_L-PE)

  Показания сопротивления петли короткого замыкания: активного R_s и
  реактивного X_s




  Диапазон	Разрешение	Погрешность основная
  0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.)
  20,0...199,9 Ом	0,1 Ом	± (5% Zs + 5 е.м.р.)





• Расчет и отображение для Z_s<
  200 Ом



  Измерение ожидаемого тока короткого замыкания I _k




  Диапазоны измерения согласно IEC 61557 (для измерительного провода с сетевой
  вилкой);

  0,058…467 A для U_n= 115 В;

  0,100…813 A для U_n= 200 В, только Z_L-L;

  0,110…894 A для U_n= 220 В;

  0,115…935 A для U_n= 230 В;

  0,190…1545 A для U_n= 380 В, только Z_L-L;

  0,200…1626 A для U_n= 400 В, только Z_L-L;






  Диапазон отображения	Разрешение	Основная погрешность
  0,058…1,999 A	0,001 A	Рассчитывается на основании погрешности для петли короткого замыкания
  2,00…19,99 A	0,01 A
  20,0…199,9 A	0,1 A
  200…1999 A	1 A
  2,00…19,99 кA	0,01 кA
  20,0…40,0 кA	0,1 кA





  Измерение сопротивления петли короткого замыкания Z_L-PE
  RCD (без отключения выключателя УЗО)



  Измерение сопротивления петли короткого замыкания Z_s


  Диапазон измерения согласно IEC 61557: 0,5…1999 Ом





  Диапазон отображения	Разрешение	Основная погрешность
  0…19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
  20,0…199,9 Ом	0,1 Ом	± (6% Zs+ 5 е.м.р.)
  200…1999 Ом	1 Ом	± (6% Zs+ 5 е.м.р.)





• Не вызывает срабатывания
  выключателей УЗО с I_Δn≥ 30 мA;
• Номинальное рабочее напряжение U_n:
  115 В, 220 В, 230 В;
• Рабочий диапазон напряжений:
  100…250 В;
• Номинальная частота сети f_n:
  50 Гц, 60 Гц;
• Рабочий диапазон частоты:
  45…65 Гц;
• Контроль правильности соединения
  зажима PE при помощи электрода касания.



  Показания сопротивления петли короткого замыкания: активного R _sи
  реактивного X _s






  Диапазон отображения	Разрешение	Основная погрешность
  0..19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
  20,0..199,9 Ом	0,1 Ом	± (6% Zs+ 5 е.м.р.)





• Расчет и отображение для величины
  Z_s< 200 Ом



  Показания тока короткого замыкания I_к

  Диапазоны измерения согласно IEC 61557;

  0,058…230 A для U_n= 115 В;

  0,100…400 A для U_n= 200 В;

  0,110…44 A для U_n= 220 В;

  0,115…460 A для U_n= 230 В;

  0,190…760 A для U_n= 380 В;

  0,200…800 A для U_n= 400 В.






  Диапазон отображения	Разрешение	Основная погрешность
  0,058…1,999 A	0,001 A	Рассчитывается на основании погрешности для петли короткого замыкания
  2,00…19,99 A	0,01 A
  20,0…199,9 A	0,1 A
  200…1999 A	1 A
  2,00…19,99 кA	0,01 кA
  20,0…40,0 кA	0,1 кA





  Измерение параметров отключения выключателей УЗО





• Номинальное напряжение работы U_n:
  115 В, 220 В, 230 В;
• Рабочий диапазон напряжений:
  100…250 В;
• Номинальная частота сети f_n:
  50 Гц, 60 Гц;
• Рабочий диапазон частоты:
  45…65 Гц.



  Тест отключения УЗО и измерение времени отключения t_A (для
  функции измерения t_A)

  Диапазон измерений согласно IEC 61557: 0 мс … до верхней границы отображаемой
  величины






  Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
  Общего типа	0,5 IΔn	0..300 мс	1 мс	± (2% tA+ 2 е.м.р.)
  	1 IΔn
  	2 IΔn	0…150 мс
  	5 IΔn	0…40 мс
  Селективный	0,5 IΔn	0..500 мс
  	1 IΔn
  	2 IΔn	0…200 мс
  	5 IΔn	0…150 мс





• Точность установки
  дифференцированного тока:

  для 1* I _Δn, 2* I_Δnи 5* I_Δn……………………………………………………………
  0..8%;

  для 0,5* I_Δn……………………………………………………………………………. -8..0%.



  Измерение сопротивления заземляющего устройства R_E







  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% RE± 8 е.м.р.
  30 мA	0,01 кОм ..1,66 кОм		12 мА	0…+10% RE± 5 е.м.р.
  100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% RE ± 5 е.м.р.
  300 мA	1 Ом..166 Ом		120 мA
  500 мA	1 Ом..100 Ом		200 мA
  1000 мA	1 Ом..50 Ом		400 мA





  Измерение напряжения прикосновения U_B, отнесенного
  к номинальному дифференциальному току

  Диапазон измерения согласно IEC 61557: 10…50В





  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	0..50 В	0,1 В	4 мA	0..10% UB ± 5 е.м.р.
  30 мA			12 мA
  100 мA			40 мA
  300 мA			120 мA
  500 мA			200 мA
  1000 мA			400 мA





  Измерение тока отключения I_A для синусоидального
  дифференциального тока

  Диапазон измерения согласно IEC 61557: (0,3…1,0) I_Δn





  Выбранный номинальный ток выключателяДиапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	3,3..10,0 мA	0,1 мA	0,3 Ч IΔn..1,0 Ч IΔn	± 5% IΔn
  30 мA	9,0..30,0 мA
  100 мA	33..100 мA	1 мA
  300 мA	90..300 мA
  500 мA	150..500 мA
  1000 мA	330..1000 мA





• Допускается начало измерения
  с положительного или отрицательного полупериода вынужденного тока утечки;
• Время протекания тока измерения
  …………………………. макс. 3200 мс.



  Измерение тока отключения УЗО (I_A) для дифференциального
  постоянного пульсирующего тока






  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	4,0..20,0 мA	0,1 мA	0,4 Ч IΔn..2,0 Ч IΔn	± 14 % IΔn
  30 мA	12,0..30,0 мA		0,4 Ч IΔn..1,4 Ч IΔn	±10 % IΔn
  100 мA	40..140 мA	1 мA
  300 мA	120..420 мA
  500 мA	200..700 мA
  1000 мA	400..1400 мA





• Возможно измерение для
  положительных или отрицательных полупериодов вынужденного тока утечки;
• Время протекания тока измерения
  ………………………….. макс. 3200 мс.



  Измерение тока отключения УЗО (I_A) для постоянного
  пульсирующего дифференциального тока с постоянной составляющей 6мA






  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	4,0..20,0 мA	0,1 мA	0,4 Ч IΔn..2,0 Ч IΔn	± 14 % IΔn
  30 мA	12,0..30,0 мA		0,4 Ч IΔn..1,4 Ч IΔn	±10 % IΔn
  100 мA	40..140 мA	1 мA
  300 мA	120..420 мA
  500 мA	200..700 мA
  1000 мA	400..1400 мA





• Допускается измерение для
  положительных и отрицательных полупериодов вынужденного тока утечки
• Время протекания тока измерения
  ………………………….. макс. 3200 мс.



  Измерение тока отключения УЗО ( I_A) для постоянного
  дифференциального тока






  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	4,0..20,0 мA	0,1 мA	0,4 Ч IΔn..2,0 Ч IΔn	± 14 % IΔn
  30 мA	12..60 мA	1 мA
  100 мA	40..200 мA
  300 мA	120..600 мA





• Возможно измерение для
  положительного или отрицательного полупериода вынужденного тока утечки;
• Время протекания тока измерения
  ………………………….. макс. 3200 мс



  Измерение сопротивления заземляющего устройства ( R_E)







  Диапазон	Разрешение	Основная погрешность
  0,00…19,99 Ом	0,01 Ом	± (5% RE+ 5 е.м.р.)
  20,0…199,9 Ом	0,1 Ом	± (5% RE+ 5 е.м.р.)
  200…1999 Ом	1 Ом	± (5% RE+ 5 е.м.р.)





• Номинальное напряжение цепи,
  используемой в качестве дополнительного источника U_n: 115 В, 220 В,
  230 В (100…250 В);
• Номинальная частота дополнительной
  цепи f_n: 50 Гц, 60 Гц (45…65 Гц);
• Максимальный ток измерения (для U_n=230 В):
  23 A (10 мс).



  Измерение целостности цепи и сопротивления низким напряжением


  Измерение целостности защитных и компенсационных соединений током ±
  200 мA






  Диапазон	Разрешение	Основная погрешность
  0,00…19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
  20,0…199,9 Ом	0,1 Ом
  200…400 Ом	1 Ом





• Напряжение на открытых зажимах:
  4…7 В;
• Исходящий ток при R < 2 Ом: мин.
  200 мA;
• Компенсация сопротивления
  измерительных проводов;
• Измерения для тока обеих
  поляризаций.



  Измерение целостности цепи малым током






  Диапазон	Разрешение	Основная погрешность
  0,00…19,99 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
  200…2000 Ом	1 Ом





• Напряжение на открытых зажимах:
  4…7 В;
• Исходящий ток < 7 мA;
• Звуковой сигнал для измеряемого
  сопротивления < 30 Ом;
• Компенсация сопротивления
  измерительных проводов.



  Измерение сопротивления изоляции

  Диапазон измерения согласно IEC 61557-2 для U_n= 250 В:
  250 кОм…1000 MОм







  Диапазон отображения для Un= 250В	Разрешение	Основная погрешность
  0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
  2,00…19,99 MОм	0,01 MОм
  20,0…199,9 MОм	0,1 MОм
  200…1000 MОм	1 MОм





  Диапазон измерения согласно IEC 61557-2 для U_n= 500 В:
  500 кОм…1999 MОм





  Диапазон отображения для Un= 500В	Разрешение	Основная погрешность
  0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
  2,00…19,99 MОм	0,01 MОм
  20,0…199,9 MОм	0,1 MОм
  200…1999 MОм	1 MОм





  Диапазон измерения согласно IEC 61557-2 для U_n= 1000 В:
  1000 кОм…3,00 ГОм





  Диапазон отображения для Un= 1000В	Разрешение	Основная погрешность
  0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
  2,00…19,99 MОм	0,01 MОм
  20,0…199,9 MОм	0,1 MОм
  200…1999 MОм	1 MОм
  200…1999 MОм	1 MОм
  2,00…3,00 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.)





• Напряжения измерения: 250 В,
  500 В и 1000 В;
• Точность подачи напряжения (R_obc
  [Ом] ≥ 1000*UN [В]): - 0 + 10% от установленной величины;
• Обнаружение опасного напряжения
  перед замером;
• Разрядка измеряемого объекта;

• Измерение сопротивления изоляции
  многожильных проводов (макс. 5) при помощи внешнего дополнительного
  приспособления;
• Измерение напряжения на клеммах +R_ISO,
  -R_ISOв диапазоне: 0..600 В.



  Последовательность фаз


• Указания последовательности фаз:
  соответствующая, несоответствующая;
• Диапазон напряжений сети U_L-L:
  100…440 В (45…65 Гц);
• Отображение величины межфазных
  напряжений.



  Регистратор напряжения и переменного тока


• Регистрация напряжения U_L-n:
  0…440 В (точность и диапазон частоты как для измерения напряжений функции LOGGER);

• Диапазон регистрации частоты:
  45…65 Гц;
• Регистрация тока (параметры как
  для измерения тока);
• Регистрация мощности активной (P),
  реактивной (Q) и полной (S) (параметры те же, что для мощности);
• Частота проб: 1…99 с (каждую
  1сек);
• Число проб: 40000 (регистрация
  только напряжения или тока) или 10000 (регистрация напряжения, тока и мощности);

• Отображаемые величины: средняя,
  максимум, минимум и отношение % к номинальной величине.

Дополнительные технические
характеристики
