МПК 0,5-100РКМ1 Устройство перемотки кабеля

Отмоточный станок МПК 0,5-100РКМ1- усиленная версия отмоточного станка МПК 0,5-30РК и предназначен для работы с бухтами массой до 100 кг.

Благодаря высокой раме на поворотных колёсных опорах с тормозными механизмами нет необходимости в выделении стационарного рабочего места и стола, т.к. станок легко перемещается к зоне проведения отмоточных работ.

Отмотчик МПК 0,5-100РКМ1 на колёсах позволяет производить мерную отмотку кабеля и провода диаметром до 40 мм с кабельных бухт и катушек диаметром до 500 мм и массой до 100 кг.

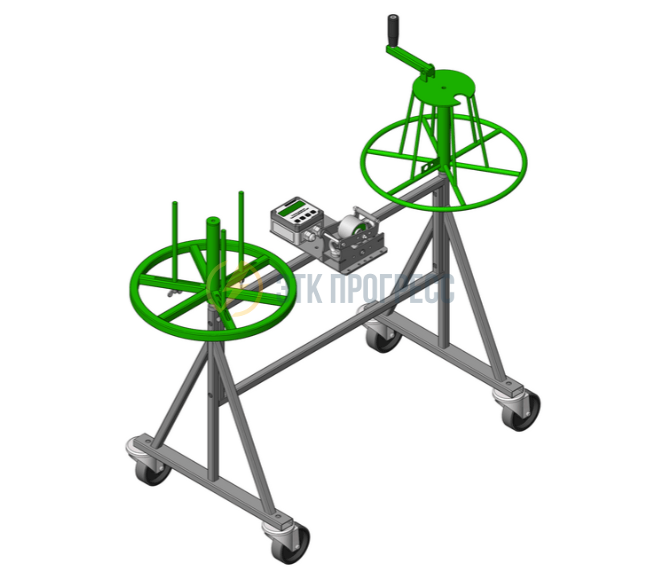

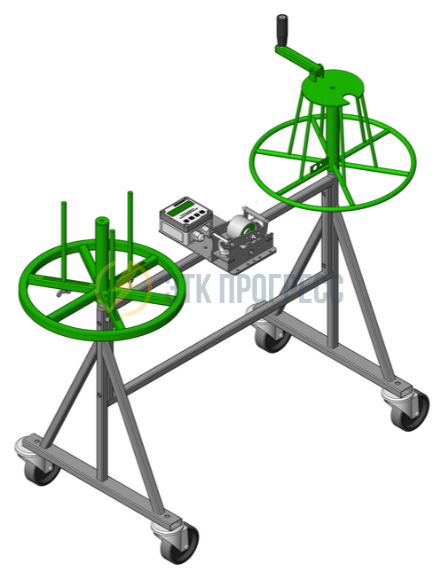

Устройство перемотки кабеля МПК 0,5-100РКМ1 состоит из следующих основных частей: мощная сварная рама, подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 40, приёмный технологический барабан с верхней прижимной крышкой, поворотные колёсные опоры с тормозными механизмами.

Порядок проведения отмотки с помощью станка МПК 0,5-100РКМ1: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 40 центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. Вращая приёмный технологический барабан производим перемотку кабеля, на счётчике отображается отмотанная длина. Для съёма готовой бухты достаточно сложить ручку приёмного технологического барабана. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.

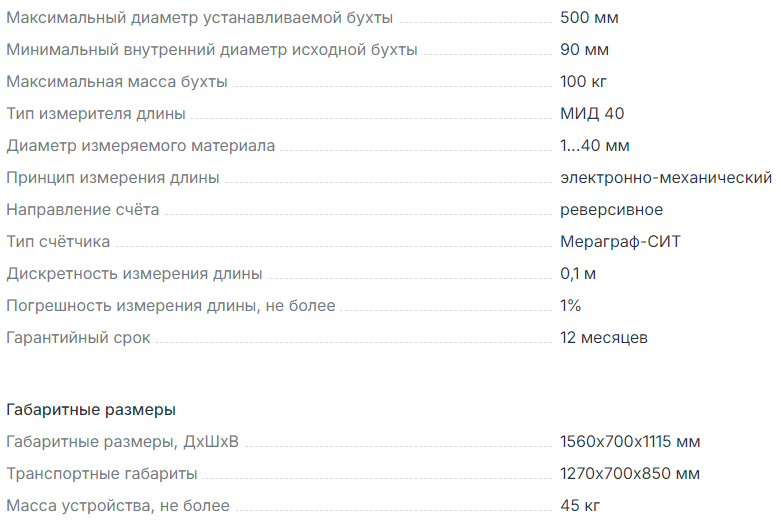

Дискретность счёта в базовом исполнении составляет 0, 1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0, 2%.

Комплект поставки отмоточного станка МПК 0,5-100РКМ1:

- разборная стальная рама - 1 шт.,

- сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,

- сварной приёмный технологический барабан с конусной шейкой и прижимной крышкой - 1 шт.,

- измеритель длины кабеля МИД 40 - 1 шт.,

- ролик на поворотном кронштейне с тормозом - 4 шт.,

- Паспорт - 1 шт.

Станки типа МПК РК Прогресс всегда в наличии на складе. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) отмоточный станок МПК 0,5-100РКМ1 можно через Корзину или Быстрый заказ.

Специалисты готовы ответить на любые вопросы по телефону или через электронную почту.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
