МПК 0,5-30Р Станок отмотки кабеля и провода

Отмоточный станок МПК 0,5-30Р является оптимальным выбором из линейки серийно выпускаемого оборудования для перемотки кабеля и провода.

Отмотчик МПК 0,5-30Р позволяет производить мерную отмотку кабеля и провода диаметром до 20 мм с кабельных бухт и катушек диаметром до 500 мм и массой до 30 кг.

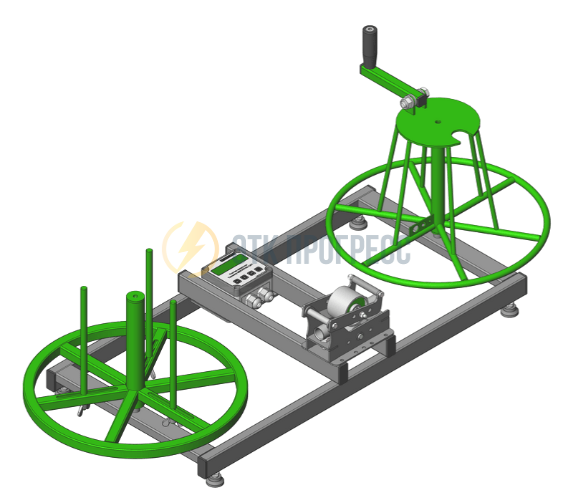

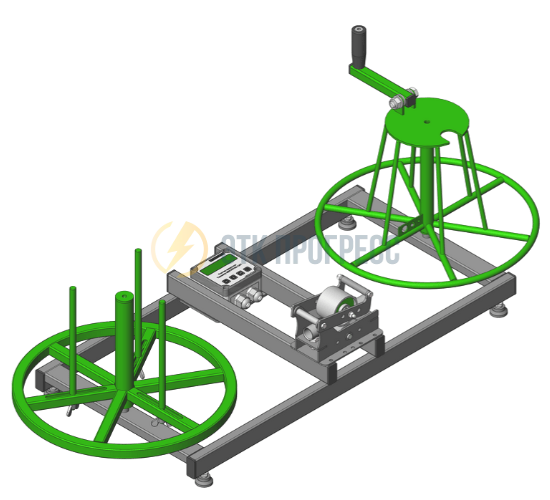

Устройство перемотки кабеля МПК 0,5-30Р состоит из следующих основных частей: усиленная сварная рама на регулируемых винтовых опорах (ножках), подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 20, приёмный технологический барабан со складной ручкой.

Порядок проведения отмотки с помощью станка МПК 0,5-30Р: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 20 и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. Вращая приёмный технологический барабан производим перемотку кабеля, на счётчике отображается отмотанная длина. Для съёма готовой бухты достаточно сложить ручку приёмного технологического барабана. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.

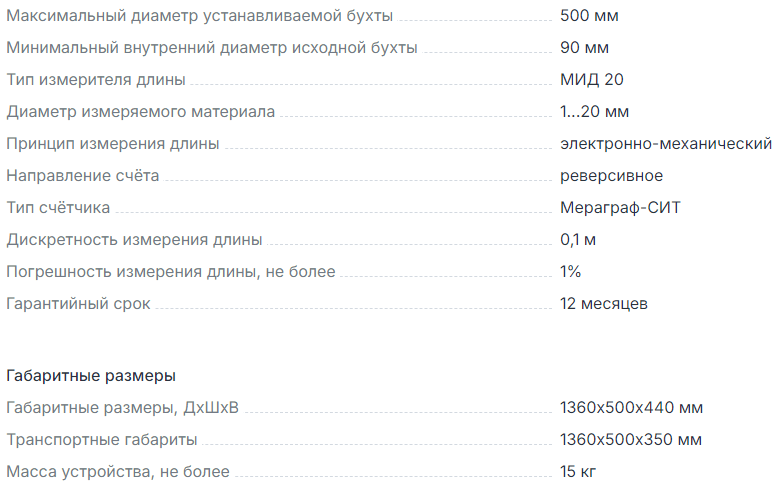

Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.

Комплект поставки отмоточного станка МПК 0,5-30Р:

• усиленная сварная рама с четырьмя регулируемыми опорами (ножками) - 1 шт.,
• сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,
• сварной приёмный технологический барабан с конусной шейкой и складной ручкой - 1 шт.,
• измеритель длины кабеля МИД 20 - 1 шт.,
• Паспорт - 1 шт.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
