МПК 0,5-50ПУ Станок отмотки кабеля и провода с электроприводомМПК 0,5-50ПУ Станок отмотки кабеля и провода с электроприводом

Отмоточный станок МПК 0,5-50ПУ - аналог отмоточного станка МПК 0,5-30П и отличается имеющейся возможность производить раскладку кабеля при намотке при помощи поднимающегося рычага на котором установлен измеритель.

Отмотчик МПК 0,5-50ПУ позволяет производить мерную отмотку кабеля и провода диаметром до 20 мм с кабельных бухт и катушек диаметром до 500 мм и массой до 50 кг.

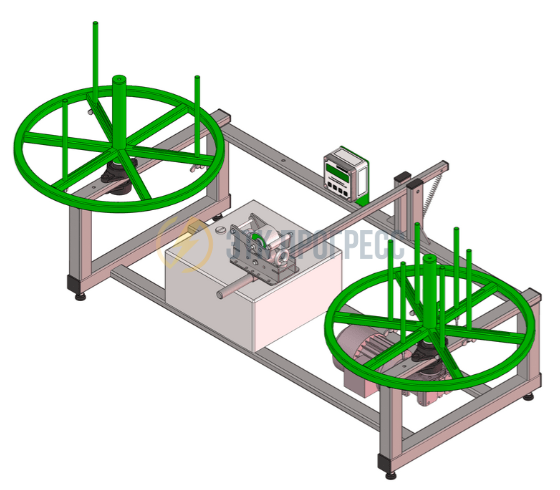

Устройство перемотки кабеля МПК 0,5-50ПУ состоит из следующих основных частей: усиленная сварная рама на регулируемых винтовых опорах (ножках), подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 20, приёмный технологический барабан с раздвижной шейкой, электропривода на базе червячного мотор-редуктора и преобразователя частоты, а также подъёмного рычага для выполнения раскладки кабеля на приёмный барабан

Порядок проведения отмотки с помощью станка МПК 0,5-50ПУ: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 20 и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на приёмном технологическом барабане. С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. Во время отмотки производить раскладку с помощью балки-рычага двигая её вверх-вниз. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.

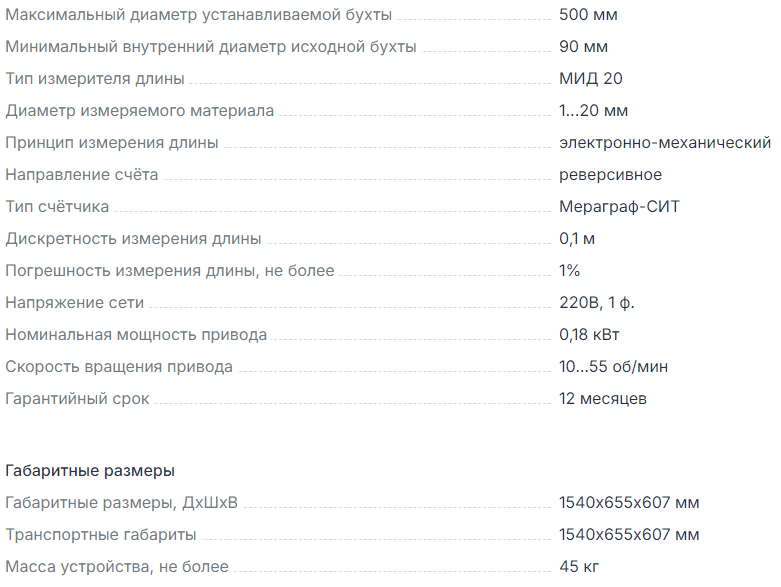

Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.

Комплект поставки отмоточного станка МПК 0,5-50ПУ:

• усиленная сварная рама с четырьмя регулируемыми опорами (ножками) - 1 шт.,
• сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,
• сварной приёмный технологический барабан с шестью расдвижными спицами - 1 шт.,
• измеритель длины кабеля МИД 20 - 1 шт.,
• балка-рычаг для выполнения раскладки - 1 шт.,
• электропривод на базе червячного мотор-редуктора и преобразователя частоты - 1 шт.,
• Паспорт - 1 шт.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
