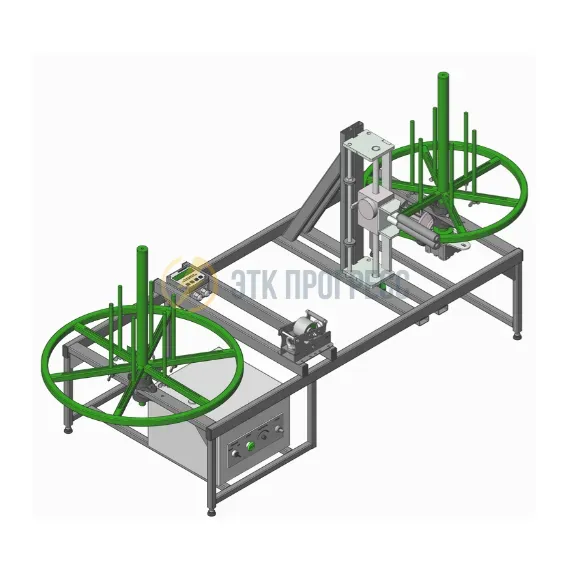

МПК 0,6-0,5-30ПМ2 Станок мерной отмотки кабеля и провода с автоматическим раскладчиком

Отмоточный станок МПК 0,6-0,5-30ПМ2 - аналог отмоточного станка МПК 0,5-30П и отличается наличием синхронного раскладчика и расширенными функциями подающего и приёмного барабанов.

Кабелеотмотчик МПК 0,6-0,5-30ПМ2 позволяет производить мерную отмотку кабеля и провода диаметром до 20 мм с кабельных бухт и катушек диаметром до 600 мм и массой до 30 кг.

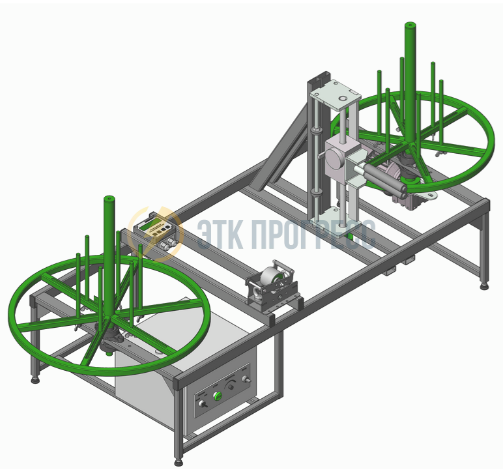

Устройство перемотки кабеля МПК 0,6-0,5-30ПМ2 состоит из следующих основных частей: усиленная сварная рама на регулируемых винтовых опорах (ножках), подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 20, приёмный технологический барабан с раздвижной шейкой, электропривода на базе червячного мотор-редуктора и преобразователя частоты и синхронного раскладчика, обеспечивающего равномерное распределение перематываемого материала по висоте (ширине) отматываемой бухты/катушки.

Порядок проведения отмотки с помощью станка МПК 0,6-0,5-30ПМ2: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 20 и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел, каретку раскладчика и закрепляется на приёмной технологическом барабане (или на катушке, установленной на него). С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. Шаг раскладки выставляется на каретке раскладчика. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.

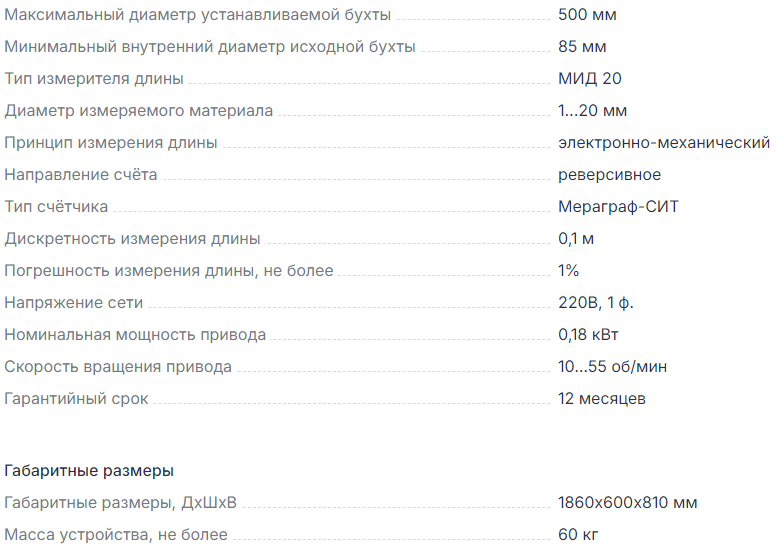

Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.

Комплект поставки отмоточного станка МПК 0,6-0,5-30ПМ2:

• усиленная сварная рама с четырьмя регулируемыми опорами (ножками) - 1 шт.,
• сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,
• сварной приёмный технологический барабан с тремя раздвижными спицами - 1 шт.,
• измеритель длины кабеля МИД 20 - 1 шт.,
• электропривод на базе червячного мотор-редуктора и преобразователя частоты - 1 шт.,
• автоматический синхронный раскладочный механизм - 1 шт.,
• Паспорт - 1 шт.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
