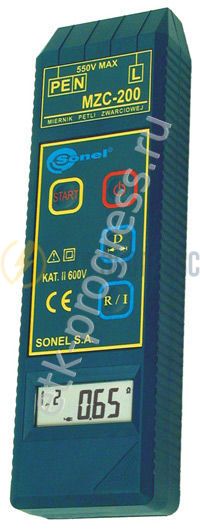

MZC-200
Наведите на картинку для увеличения
- Способы оплаты и доставки
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
Измеритель MZC 200 может быть рекомендован для проведения электроизмерительных работ в распределительных сетях, на трансформаторных подстанциях, промышленных и других предприятиях. Измеритель параметров цепей «фаза-нуль» и «фаза-фаза» так же может применяться в электрических сетях, в которых реактивной составляющей полного сопротивления петли короткого замыкания можно пренебречь.
- Измерение активного сопротивления петли короткого замыкания методом падения напряжения.
- Автоматический расчёт значения ожидаемого тока короткого замыкания для номинального напряжения сети.
- Контроль целостности проводов.
- Оценка сопротивления заземляющих устройств.
- Измерение действующего значения напряжения переменного тока.
- Возможность установки фактической длины измерительных проводов для учёта их сопротивления при измерении активного сопротивления петли короткого замыкания.
- Автоматический выбор диапазона измерений.
- Время протекания измерительного тока 10 мс.
- Автоматический выбор фазного или междуфазного напряжения при расчётах тока короткого замыкания.
- Память результата последнего измерения.
- Автоматическое самовыключение измерителя при его простое в течение 120 секунд.
Технические характеристики:
Измерение напряжения переменного тока:
Диапазон: 0...440 В 1 В ± (2% и.в + 2 ед. мл. разряда)
Входное сопротивление вольтметра: более 200 кОм, частота: 45...65 Гц
Измерение сопротивления петли короткого замыкания Rs:
Диапазон измерения согласно IEC 61557 для напряжения 196...440 В и фазного угла испытуемой цепи 0...18°)
Провод измерительный:
Диапазон измерения Rs :
1,2 м 0,24...200 Ом
5 м 0,26...200 Ом
10 м 0,28...200 Ом
20 м 0,35...200 Ом
Диапазон отображения сопротивления:
Диапазон:
0...9,99 Ом 0,01 Ом ± (2,5% и. в. + 5 ед. мл. разряда)
10...99,9 Ом 0,1 Ом ± (2,5% и. в. + 3 ед. мл. разряда)
100...200 Ом 1 Ом ± (3% и. в. + 3 ед. мл. разряда)
Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Rs для Un)
Диапазон измерения согласно IEC 61557 (условия такие же, как для Rs)
Провод измерительный
Диапазон измерения Iк для Un = 220 В
1,2 м 1,15 А...976 А
5 м 1,15 А...916 А
10 м 1,15 А...824 А
20 м 1,15 А...671 А
Диапазон отображения ожидаемого тока короткого замыкания:
Диапазон отображения:
1,15 А...9,99 А 0,01 А
Вычисляется исходя из основной погрешности измерения сопротивления петли короткого замыкания
10 А...99,9 А 0,1 А
100 А...999 А 1 А
1,00 кА...9,99 кА 0,01 кА
10 кА...40 кА 0,1 кА
Контроль целостности проводов
Порог срабатывания блокировки измерений Основная погрешность определения порога: 3 кОм ± 10 %
Условия применения:
Номинальное напряжение измеряемой цепи Un:
Напряжение фазное: 220 В или 230 В
Напряжение междуфазное: 380 В или 400 В
Диапазон напряжения, при котором выполнимо измерение петли 180 В...440 В
Номинальная частота измеряемой цепи: 50 Гц и 60 Гц (45...65 Гц)
Дополнительные технические характеристики:
Класс изоляции двойная: согласно PN-EN 61010-1 и IEC 61557
Категория безопасности: III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно: PN - EN 60529 IP40
Питание измерителя элемент питания: 9 В (размеров 6F22, "Крона")
Температура хранения: - 20...+ 60°С
Температура рабочая: 0...+ 40°С
Время до самовыключения: 120 секунд
Дисплей жидкокристаллический: 3-х разрядный высотой 14 мм
Заменяет: Щ41160, ЭКО200, М417
Масса: 0,25 кг.
Габариты: 230х67х35 мм.
Возможные конфигурации:
MZC-201, MZC-202, MZC-300, MZC-303Е
