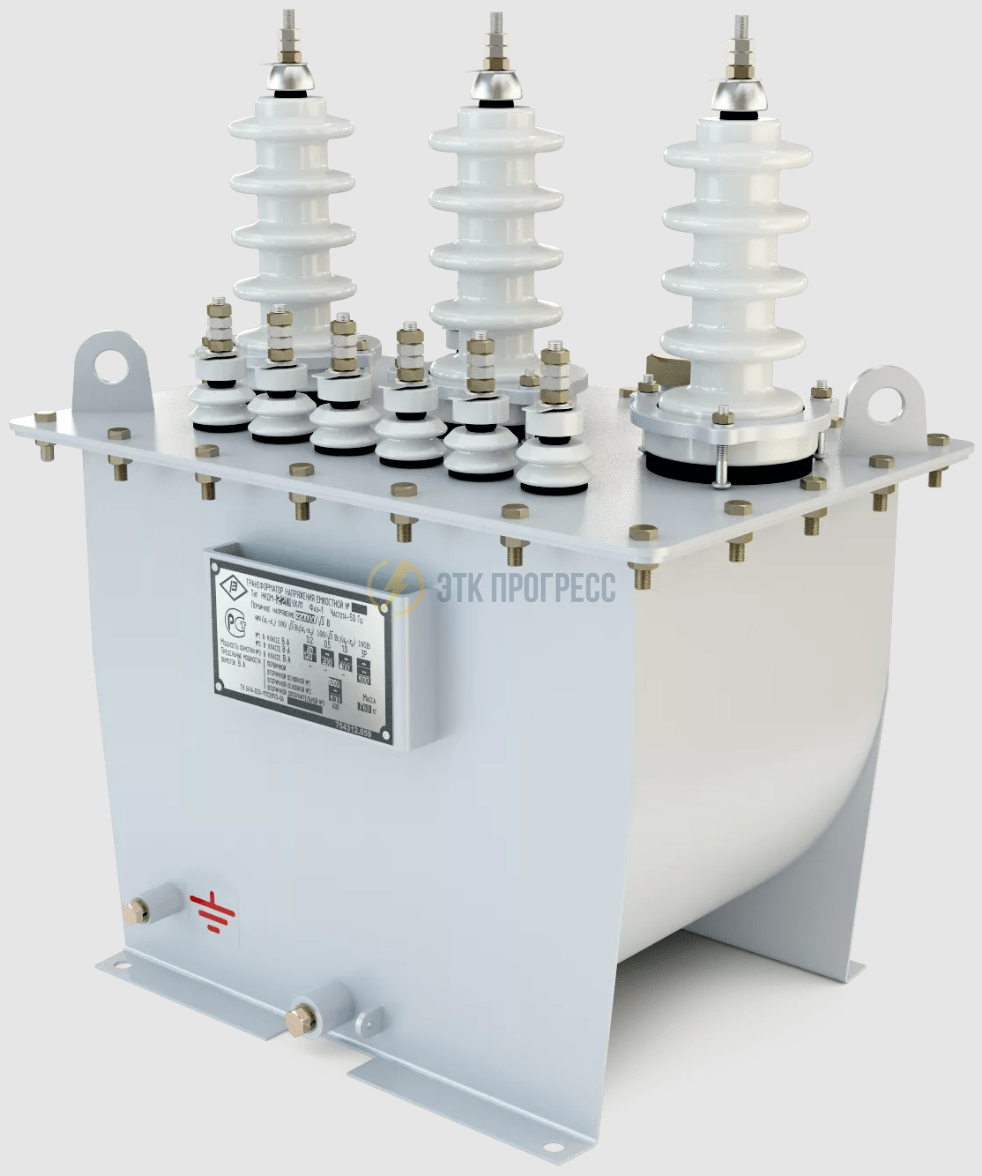

НАМИ 10

Трехфазный антирезонансный масляный трансформатор напряжения типа НАМИ-10 предназначен для установки в электрических сетях трехфазного переменного тока частоты 50 Гц с изолированной нейтралью с целью передачи сигнала измерительной информации приборам измерения, устройств автоматики, защиты, сигнализации и управления.Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ2.

Условия эксплуатации:

• высота установки над уровнем моря не более 1000 м
• температура окружающей среды от -60°С до +40°С

• Номинальное напряжение первичной обмотки, кВ: 10, 6
• Номинальное напряжение вторичной основной обмотки, кВ: 0,1
• Номинальное напряжение вторичной дополнительной обмотки, кВ: 0,1
• Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ: 12, 7.2
• Номинальная трехфазная мощность, ВА, основной вторичной обмотки при измерении междуфазных напряжений при симметричной нагрузке на вводах ab, bc и ca в классе точности:
  - 0,5: 200
  - 1,0: 300
  - 3,0: 600
• Номинальная трехфазная мощность, ВА, основной вторичной обмотки при измерении фазных напряжений при симметричной нагрузке на вводах aо, bо и cо в классе точности 3,0: 30
• Номинальная мощность дополнительной вторичной обмотки, ВА, в классе точности 3,0: 30
• Предельная мощность, ВА, первичной обмотки: 1000
• Предельная мощность, ВА, основной вторичной обмотки: 900
• Предельная мощность, ВА, дополнительной вторичной обмотки: 100
• Схема и группа соединения обмоток эквивалентна: Ун/Ун/П-0
• Длина пути утечки внешней изоляции, см: 23
• Тип внешней изоляции: фарфор
• Тип внутренней изоляции: маслобарьерная
• Масса трансформатора, кг: 93
• Масса масла, кг: 16
• Габаритные размеры, мм: 482х330х575
• Установочные размеры, мм: 286х344
