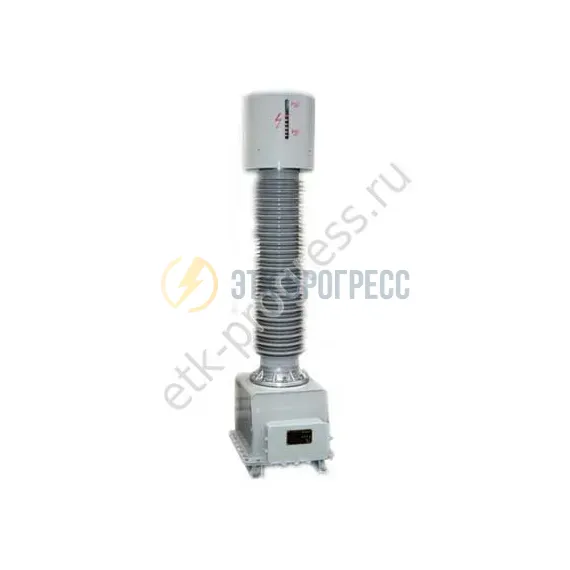

НАМИ 110

Электромагнитный антирезонансный однофазный трансформатор напряжения типа НАМИ-110 предназначен для установки в электрических сетях трехфазного переменного тока частоты 50 Гц с глухо заземленной нейтралью с целью передачи сигнала измерительной информации приборам измерения, устройств автоматики, защиты, сигнализации и управления.

Трансформатор имеет одноступенчатую некаскадную конструкцию. Он состоит из активной части, помещенный в металлический корпус. На верху корпуса расположена изоляционная покрышка с металлическим маслорасширителем и масляным затвором емкостью 1л, защищающим внутреннюю изоляцию трансформатора от увлажнения.

Трансформатор и масляный затвор заполнены трансформаторным маслом марки ГК. Масляный затвор сообщается с атмосферой через дыхательную пробку. Имеется отверстие для доливки масла в основной бак, заглушенное шариком из нержавеющей стали и затянутое наглухо пробкой во избежание попадания влаги внутрь трансформатора.

Условия эксплуатации:

• высота установки над уровнем моря не более 1000 м
• температура окружающей среды от -60°С до +40°С
• допустимая величина механической нагрузки от горизонтального натяжения проводов не менее 1000 Н
• максимальная скорость ветра при отсутствии гололеда 40 м/с
• максимальная скорость ветра при наличии гололеда 15 м/с
• толщина стенки гололеда 20 мм
• сейсмостойкость трансформатора по шкале МSК не менее 7 баллов
• удельная длина пути утечки внешней изоляции 2,0 - 2,5 см/кВ
• средняя наработка до отказа не менее 8,8х10⁶ часов

• Номинальное напряжение первичной обмотки, кВ: 110/√ 3
• Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, Кв: 126/√ 3
• Номинальное напряжение основной вторичной обмотки №1, кВ: 0,1/√ 3
• Номинальное напряжение дополнительной вторичной обмотки №2, кВ: 0,1
• Номинальное напряжение основной вторичной обмотки №3, кВ: 0,1/√ 3
• Номинальная мощность, ВА, основной вторичной обмотки №1 в классах точности:
  - 0,2: 200
  - 0,5: 400
  - 1,0: 600
  - 3,0: 800
• Номинальная мощность, ВА, дополнительной вторичной обмотки №2 в классах точности:
  - 1,0: 400
  - 3,0: 1200
• Номинальная мощность, ВА, основной вторичной обмотки №3 в классах точности:
  - 0,2: 120
  - 0,5: 250
  - 1,0: 400
  - 3,0: 600
• Предельная мощность первичной обмотки, ВА: 2000
• Предельная мощность основной вторичной обмотки №1, ВА: 1200
• Предельная мощность дополнительной вторичной обмотки №2, ВА: 1200
• Предельная мощность основной вторичной обмотки №3, ВА: 800
• Группа соединения обмоток: 1/1/1/1-0-0-0
• Масса трансформатора, кг: 325
• Масса масла, кг: 80
• Габаритные размеры, мм: 700х700х1710
