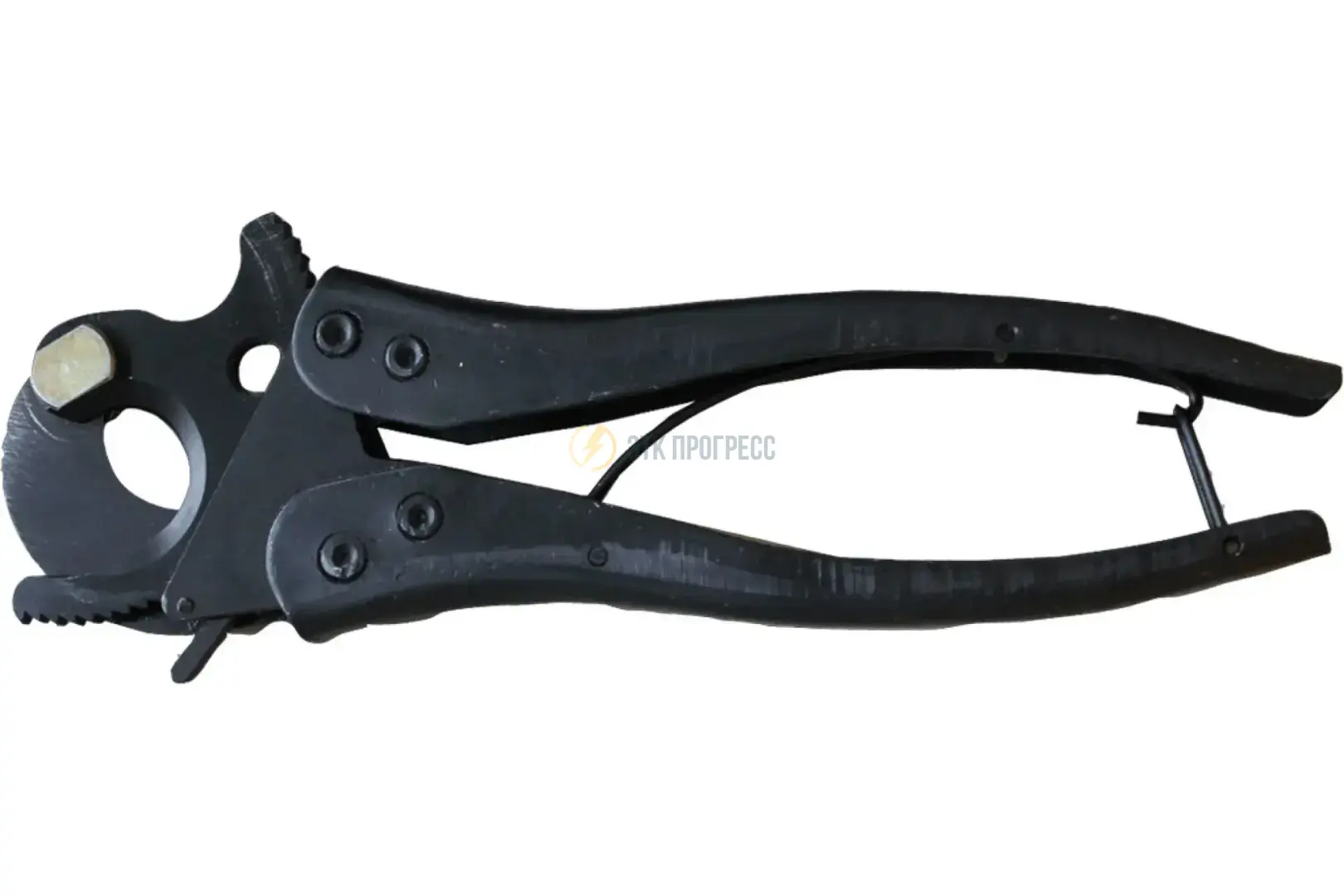

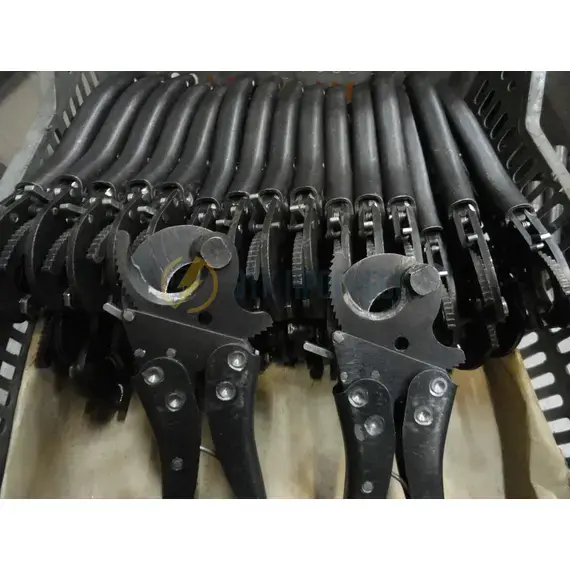

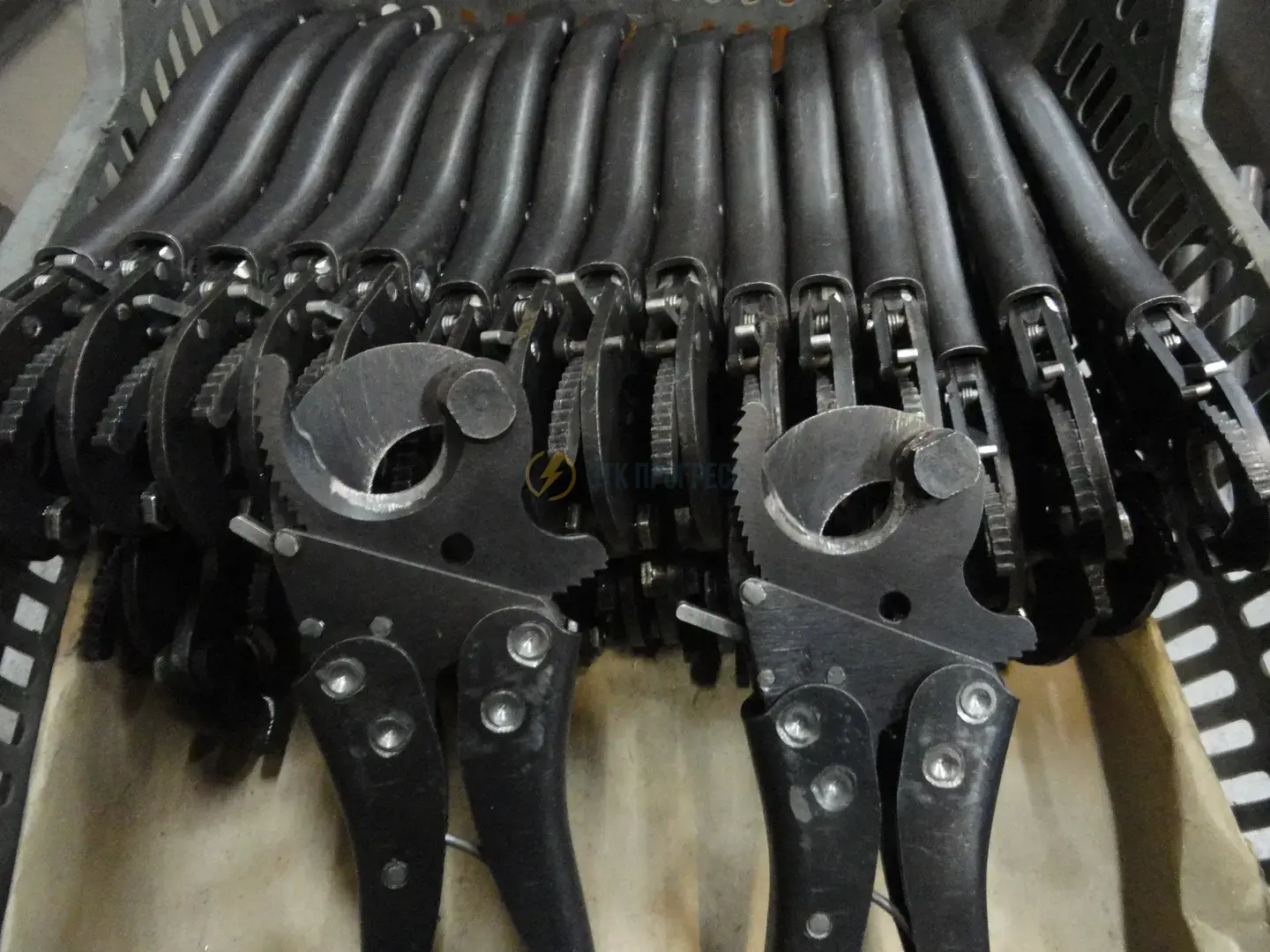

Ножницы секторные НС-1 ЭМИ

Ножницы секторные НС-1 предназначены для перерезания проводов и кабелей с медными и алюминиевыми жилами, в том числе бронированных.

Ножницы состоят из следующих основных деталей: двух секторных ножей — неподвижного и подвижного с зубьями, двух рукояток — подвижной и неподвижной, двух собачек- подающей и фиксирующей.

Подающая собачка снабжена зубьями, которые при рабочем ходе взаимодействуют с зубчатым сектором подвижного ножа.

Усиленная подающая собачка смонтирована на подвижной рукоятке. Обе собачки поджаты специальными пружинами.

При рабочем ходе подача подвижного ножа осуществляется только на один зуб. При рабочем ходе подвижной рукоятки подающая собачка перемещает подвижный нож вокруг оси.

Фиксирующая собачка удерживает подвижный нож от обратного движения при холостом ходе.

При перерезании длинных кусков кабеля или провода:

• вывести подвижный нож из зацепления с собачками качанием подвижной рукоятки или поворотом подвижного ножа против часовой стрелки (в последнем случае необходимо предварительно отвести фиксирующую собачку и подвижную рукоятку до упора, освободив, при этом подвижный нож);
• подвести неподвижный нож снизу к перерезаемому кабелю и повернуть подвижное лезвие по часовой стрелке до упора в кабель, при этом собачки должны войти в зацепление с подвижным лезвием;
• произвести перерезание кабеля подачей подвижного ножа путем качания подвижной рукоятки.При перерезании коротких кусков кабеля или провода следует установить подвижное лезвие так, чтобы отверстие между лезвиями соответствовало диаметру кабеля или провода, затем завести кабель в это отверстие и перерезать.

По окончании работы протереть ножницы.

Внимание! Перед началом эксплуатации необходимо произвести полную расконсервацию ножниц от антикоррозийной смазки.

В процессе эксплуатации следует периодически смазывать все трущиеся части машинным маслом.

При дополнительном хранении в нерабочем состоянии ножи необходимо смазывать антикоррозийной смазкой (технический вазелин и т.п.).

Запрещается перерезать кабель со стальной броней, сталеалюминиевые провода, стальную проволоку (катанку).
