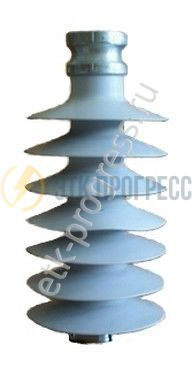

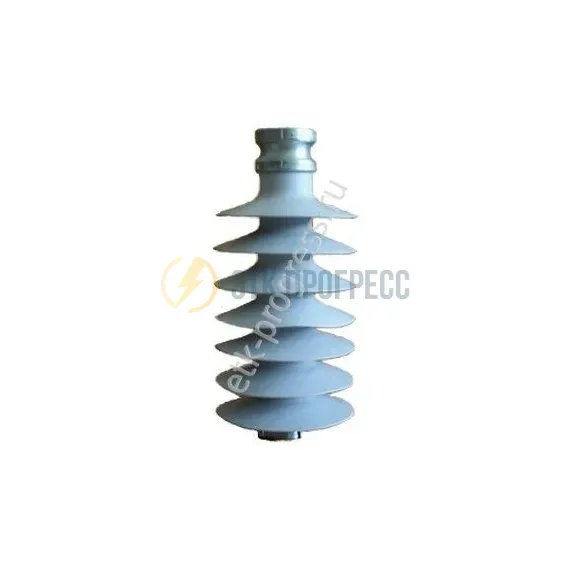

Опора шинная ШО, ШОП

Опора шинная ШО предназначена для поддержания, проводов (ошиновки) в распределительных устройствах и сетях переменного тока с напряжением 35-750 кВ, частотой до 60 Гц.

Конструкция:
Конструктивно шинные опоры выполнены в виде опорной изоляционной колонны, собранной на плите или раме и закрепленным на ней шинодержателем. Опорная колонна шинной опоры ШО-ЗЗОМ-У1 состоит из трех изоляторов. Опорная колонна шинной опоры ШО-500М-У1 представляет собой "треногу" -пирамиду из трех наклонных под углом 100 к вертикали колонн, собранных из четырех ярусов изоляторов, а ШО-750-У1 из шести ярусов изоляторов, содиненных для прочности поясами жесткости. Пояса жесткости выполнены разъемными и регулируемыми в процессе сборки колонны.

Условное обозначение:

• В структуре условного обозначения ШО-35-1УХЛ1 принято:
• Ш - шинная
• П- с полимерной изоляцией из трекингостойкой кремнийорганической резины
• О - опора
• 35 - номинальное напряжение;
• 1 - конструктивное исполнение шинодержателя;
• УХЛ1 - климатическое исполнение и категория размещения по ГОСТ-15150;

Условия эксплуатации:
Температура окружающего воздуха от плюс 40°С до минус 40°С. Толщина гололеда не более 20 мм. Скорость ветра при гололеде до 15 м/с. Скорость ветра при отсутствии гололеда 40 м/с. Скорость ветра на высоте 10м при отсутствии гололеда не более 35 м/с, а при наличии гололеда не более 15м/с. Высота над уровнем моря не более 1000 м.
