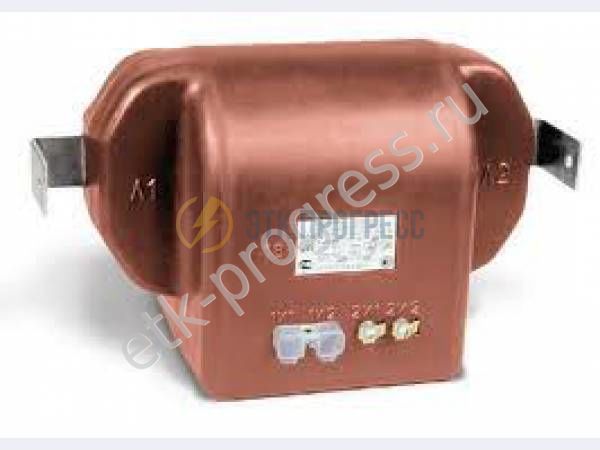

Опорно-проходной трансформатор тока ТПЛ-10-М

Опорно-проходной трансформатор тока ТПЛ-10-М

Наведите на картинку для увеличения

Цена по запросу
Уточнить наличие
10 дн.
Доставка
Варианты оплаты
Наши преимушества

Гарантия от 6 до 60 месяцевГарантия на все купленные товары у нашей компании составляет от 6 до 60 месяцев

Лучшая ценаМы гордимся нашими ценами, их каждый день проверяют сотни клиентов, которые отдают выбор нашей компании!

Отложить Сравнить
  • Способы оплаты и доставки

Назначение

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней установки (КРУ) переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.

Трансформаторы предназначены для достройки и ремонтных целей взамен трансформаторов тока ТПЛ-10, снятых ранее с производства.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы изготавливаются в исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150 и предназначены для работы в условиях:

  • высота над уровнем моря не более 1000 м;
  • температура окружающей среды от минус 45°С до плюс 50°С для исполнения "У2" и от минус 10°С до плюс 50°С для исполнения "Т2";
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов

Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.

Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.

Патентная защита
Патент на промышленный образец № 54850.

Таблица 1. Технические характеристики трансформаторов ТПЛ-10-М и ТПЛ-10-М-1 (трехобмоточный)

 Наименование параметра

 Значение



 ТПЛ-10-М

 ТПЛ-10-М-1

 Номинальное напряженик, кВ

10

 Наибольшее рабочее напряжение, кВ

12

 Номинальная частота переменного тока, Гц

50

 Номинальный первичный ток, А

 5; 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 600, 750, 800, 1000, 1500, 2000

 10; 15; 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 600, 750, 800, 1000, 1500, 2000

 Номинальный вторичный ток, А

1; 5

 Количество вторичных обмоток

2

 3

 Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты


 0,2S; 0,5S; 0,5; 0,2; 1
10Р

 Номинальная вторичная нагрузка, ВА
вторичной обмотки для измерений при cos φ = 1
(нагрузка активно-индуктивная) при cos φ = 0,8
вторичной обмотки для защиты при cos φ = 0,8


1-2,5*
3-30*
15

Номинальная предельная кратность вторичной обмотки для защиты при номинальном первичном токе, А:
                              5-600
                              750, 800
                              1000
                              1200, 1500, 2000



13
15
18
10

 Кратность трехсекундного тока термической стойкости, при номинальном первичном токе, А:
                               5-300, 1200, 1500
                               400, 600, 750, 800, 1000, 2000



60
45

 Кратность тока электродинамической стойкости, при номинальном первичном токе, А:
                               5-300
                               400, 600, 750, 800, 1000
                               1200, 1500, 2000



265
200
150

 Исполнение по вторичным обмоткам

0,5/10P; 0,5S/10P;
0,2S/10P; 10P/10P

0,2S/0,2S/10P
0,5/10P/10P
0,2S/10P/10P
0,5S/10P/10P
0,5/0,5/10P
0,5S/0,5S/10P

Примечания
1. *Значения нагрузки уточняются в заказе.
2. В соответсвии с заказом могут поставляться трансформаторы с техническими параметрами, отличающимися от номинальных.

Таблица 2. Технические характеристики трансформатора тока ТПЛ-10-М-4 (4-ех обмоточный)

Наименование параметра

Значение

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50

Номинальный первичный ток, А

10, 15, 20, 30, 40, 50, 75, 80, 100, 150,
200, 300, 400, 600, 750, 800, 1000

Номинальный вторичный ток, А

1 или 5

Количество вторичных обмоток

4

Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты


0,2S; 0,5S; 0,2; 0,5; 1
5P; 10P

Номинальная вторичная нагрузка, ВА
вторичной обмотки для измерений при cos φ = 1
(нагрузка активно-индуктивная) при cos φ = 0,8
вторичной обмотки для защиты при cos φ = 1


1-2,5*
3-30*
15

Номинальная предельная кратность вторичной обмотки для защиты при номинальном первичном токе, А

10 - 600
750, 800
1000




10
12
14

Кратность трехсекундного тока термической стойкости, при номинальном первичном токе, А

10 - 300
400 - 1000




60
45

Кратность тока электродинамической стойкости, при номинальном первичном токе, А

10 - 300
400 - 1000




265
200

Исполнение по вторичным обмоткам

0,2S/0,2S/10P/10P
0,5S/0,5S/10P/10P
0,5/0,5/10P/10P
0,2S/0,2S/0,2S/10P
0,5S/0,5S/0,5S/10P
0,5/0,5/0,5/10P

Примечания

1 *Значение нагрузки уточняется в заказе

2 В соответствии с заказом могут поставлятся трансформаторы с техническими параметрами, отличающимися от номинальных.

Таблица 3. Номинальные коэффициенты безопасности трансформаторов ТПЛ-10-М и ТПЛ-10-М-1 (3-ех обмоточный)

Номинальный
 первичный ток, А

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, при классе точности*

ТПЛ-10-М

ТПЛ-10-М-1

0,5

0,5S

0,2S

0,5

0,5S

0,2S

10, 20, 40, 50, 100, 200

15

5

6

8

6

5, 80, 400

7

9

7

15, 30, 75, 150, 300, 600

18

6

8

6

750

21

9

800

23

7

1000

25

7

10

Применчание
* При номинальной нагрузки 10 ВА

Таблица 4. Номинальные коэффициенты безопасности трансформтаора ТПЛ-10-М-4 (4-ех обмоточный)

Номинальный первичный ток, А

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, при классе точности*

0,5

0,5S

0,2S

10, 20, 40, 50, 100, 200

8

4

5, 80, 400

10

5

15, 30, 75, 150, 300, 600

8

4

750

10

5

80, 400, 800

1000

11

Примечание - *При номинальной нагрузке 10ВА

Таблица 5.

Номинальный первичный ток, А

S, мм

Рис.

5-100

4

1

150-300

6

2

400

4

600

8

750, 800

10

4

1000

12,5

Таблица 6. Масса трансформаторов различных исполнений

Номинальный первичный ток, А

Испол. по обмоткам

Масса, кг

5-100

0,5/10Р
10Р/10Р

24

0,5S/10P
0,2S/10Р

23

150-300

0,5/10P

29

10P/10P

30

0,5S/10P
0,2S/10P

28

400

0,5/10P
0,2S/10P

27

10P/10P

28

0,5S/10P

26

600

0,5/10P

27

10P/10P

28

0,5S/10P
0,2S/10P

26

750; 800

0,5/10P

28

10P/10P

29

0,5S/10P
0,2S/10P

28

1000

0,5/10P

29

10P/10P

30

0,5S/10P
0,2S/10P

28

10-100

0,5/10P/10P
0,5S/10P/10P
0,2S/10P/10P

26

(150-300)
750, 800
1000

0,5/10P/10P
0,5S/10P/10P
0,2S/10P/10P

30

400, 600

0,5/10P/10P
0,5S/10P/10P
0,2S/10P/10P

29

 ТПЛ-10-М-4

30 макс

Таблица 7. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки для трансформаторов тока ТПЛ-10-М

Тип трансформатора

Номинальная вторичная нагрузка, В∙А

3

5

10

15

20

30

40

50

60

75

100

Коэффициент трансформации

Номинальная предельная кратность

ТПЛ-10-М

5/5; 10/5; 20/5; 40/5; 50/5; 80/5; 100/5; 200/5; 400/5

33

26

17

13

10

7

6

5

4

3

2

15/5; 30/5; 75/5; 150/5; 300/5; 600/5

30

25

8

750/5; 800/5

32

26

19

15

12

9

7

6

5

4

3

1000/5

34

28

22

18

15

11

9

7

6

5

4

ТПЛ-10-М-1

5/5; 10/5; 15/5; 20/5; 30/5; 40/5; 50/5; 75/5; 100/5; 150/5; 200/5; 300/5; 600/5

30

25

17

13

10

8

6

5

4

3

2

80/5; 400/5; 750/5; 800/5

32

26

19

15

12

9

7

6

5

4

3

1000/5

34

28

22

18

15

11

9

7

6

5

4
