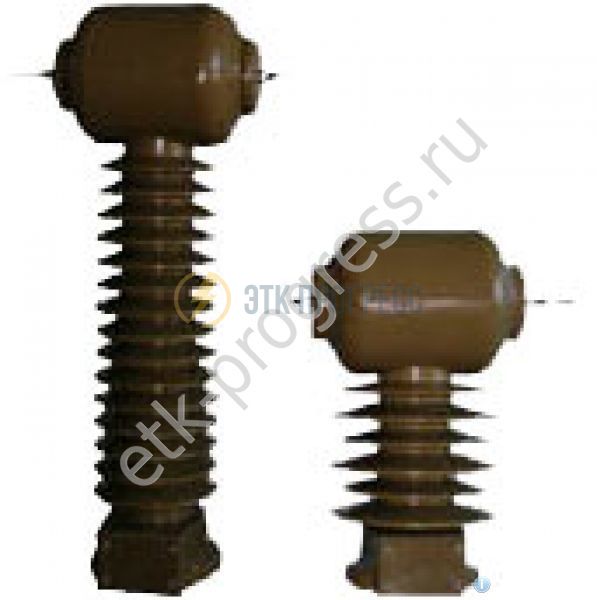

Опорные трансформаторы тока ТОЛ-35 III-II и ТОЛ-35 III-III
- Способы оплаты и доставки
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (800) 600-55-10; +7(962) 690-57-56.
Назначение
Трансформатор предназначен для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 Гц на класс напряжения до 35 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформатор предназначен для наружной установки в открытых распредустройствах.
Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 .
Длина пути утечки III по ГОСТ 9920.
Патентная защита
1. Патенты на изобретение № 2087969, 2089955.
2. Патент на промышленный образец № 47970.
См. таблицу 3 и 4 для технических характеристик 4-ех и 5-ти обмоточных трансформаторов тока ТОЛ-35-III. Габаритные размеры остались прежние.
Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.
Таблица 1. Технические данные.
Наименование параметра | Значение для конструктивного исполнения | |||
II, II-1 | III, III-1 | V-4 | V-5 | |
Номинальное напряжение, кВ | 35 | |||
Наибольшее рабочее напряжение, кВ | 40,5 | |||
Номинальная частота переменного тока, Гц | 50 или 60* | |||
Количество вторичных обмоток, шт.: |
|
|
| |
Номинальный первичный ток, А | 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000 | 500, 1000, 1500, 2000, 3000 | 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 3000 | 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 3000 |
Класс точности вторичных обмоток: |
| |||
Номинальная вторичная нагрузка вторичных обмоток при cos φ = 0,8, ВА: |
|
|
|
|
Номинальная предельная кратность вторичной обмотки для защиты, не менее | 20** | |||
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более |
|
|
|
|
Номинальный вторичный ток, А | 1 или 5 |
Таблица 2. Технические данные.
Конструктивное исполнение трансформатора | Номинальный первичный ток, А | Трехсекундный ток термической стойкости, кА | Ток электродинамической стойкости, кА |
II, II-1 V-4, V-5 | 15 | 0,7 | 3 |
V-4, V-5 | 3000 | 57 | 220 |
III, III-1 | 500 | 49 | 125 |
Примечания
1* Только для трансформаторов, предназначенных для поставок на экспорт.
2** Значения номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений приведены при наибольшем значении номинальной вторичной нагрузки.
3 Количество вторичных обмоток, классы точности, значения номинальных вторичных нагрузок, номинального вторичного тока, номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений уточняются в заказе.
Таблица 3. Габаритные размеры
Конструктивное исполнение | Номинальный первичный ток, А | L1,мм | L2 ,мм | L3 ,мм | L4,мм | Рис. |
II | 15-800 | 630 | 652 | 512 | 552 | 2 |
III | 500 | 630 | 652 | 512 | 552 | 2 1 |
II-1 | 15-800 | 540 | 598 | 494 | 470 | 2 1 |
III-1 | 500 | 540 | 598 | 494 | 470 | 2 1 |
V-4* | 15-800 | 630 | 652 | 512 | 552 | 2 и 4 |
V-5* | 15-800 | 630 | 652 | 512 | 552 | 2 и 5 |
* Возможно исполнение V-4-1 и V-5-1 с плитой аналогично II-1
Таблица 4. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛ-35 III
Тип трансформатора | Номинальная вторичная нагрузка, В∙А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 75 | 100 |
Коэффициент трансформации | Номинальная предельная кратность | |||||||||||
ТОЛ-35III-II | 20/5; 40/5; 50/5; 100/5; 200/5; 1000/5 | 74 | 62 | 46 | 36 | 30 | 22 | 17 | 14 | 12 | 10 | 8 |
15/5; 30/5; 75/5; 150/5; 300/5; 400/5; 600/5 | 75 | 63 | 48 | 39 | 33 | 25 | 20 | 17 | 14 | 12 | 9 | |
800/5 | 64 | 53 | 42 | 35 | 30 | 23 | 18 | 16 | 13 | 11 | 8 | |
1500/5 | 63 | 41 | 34 | 29 | 22 | 15 | 10 | |||||
2000/5 | 58 | 47 | 38 | 32 | 28 | 21 | 11 | |||||
ТОЛ-35III-III | 500/5; 1000/5 | 87 | 74 | 56 | 45 | 38 | 28 | 23 | 20 | 16 | 13 | 10 |
1500/5 | 77 | 64 | 51 | 43 | 37 | 29 | 17 | 14 | 11 | |||
2000/5 | 70 | 57 | 47 | 40 | 35 | 28 | 15 | |||||
3000/5 | 60 | 43 | 38 | 34 | 31 | 26 | 22 | 12 | ||||
500/1; 1000/1 | 79 | 67 | 52 | 43 | 36 | 27 | 18 | 16 | 13 | 10 | ||
1500/1 | 71 | 60 | 49 | 41 | 35 | 28 | 23 | 20 | 17 | 14 | 11 | |
2000/1 | 63 | 53 | 44 | 38 | 34 | 27 | ||||||
3000/1 | 58 | 40 | 35 | 32 | 29 | 25 | 21 | 19 | 12 | |||
ТОЛ-35III-V-4 | 20/5; 40/5; 50/5; 100/5; 200/5; 1000/5 | 67 | 56 | 41 | 32 | 26 | 20 | 15 | 13 | 11 | 9 | 7 |
15/5; 30/5; 75/5; 150/5; 300/5; 400/5; 600/5 | 61 | 50 | 38 | 30 | 25 | 15 | 12 | 10 | 8 | 6 | ||
800/5 | 64 | 53 | 42 | 35 | 29 | 23 | 18 | 15 | 13 | 11 | 8 | |
1500/5 | 63 | 41 | 34 | 28 | 22 | 17 | 10 | 8 | ||||
2000/5 | 56 | 46 | 37 | 31 | 27 | 21 | 14 | 12 | ||||
3000/5 | 57 | 41 | 36 | 32 | 28 | 24 | 20 | 18 | 16 | 13 | 11 | |
4000/5 | 47 | 27 | 25 | 23 | 21 | 19 | 17 | 15 | 13 | 12 | 10 | |
ТОЛ-35III-V-5 | 20/5; 40/5; 50/5; 100/5; 200/5; 1000/5 | 54 | 44 | 32 | 24 | 20 | 14 | 11 | 9 | 8 | 6 | 5 |
15/5; 30/5; 75/5; 150/5; 300/5; 400/5; 600/5 | 49 | 40 | 29 | 23 | ||||||||
800/5 | 46 | 38 | 24 | 15 | 12 | 10 | 7 | |||||
1500/5 | 23 | 19 | 14 | 11 | 9 | 6 | ||||||
2000/5 | 48 | 39 | 31 | 26 | 22 | 17 | 14 | 12 | 10 | 8 | 6 | |
3000/5 | 41 | 30 | 26 | 22 | 20 | 16 | 9 | 7 |
