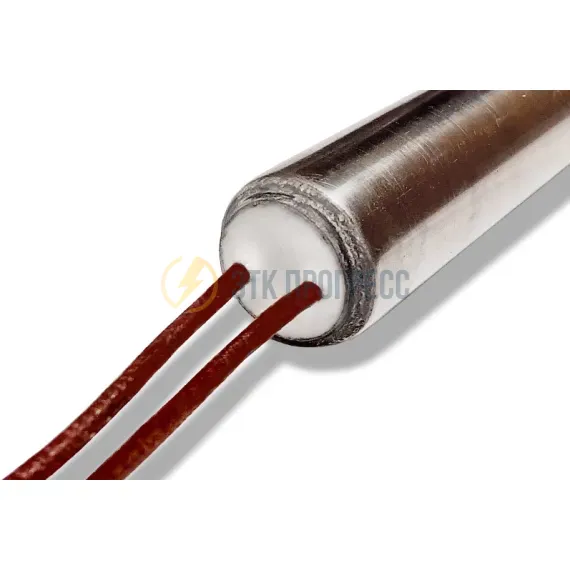

Патронные ТЭНы (производство)

(ТЭНП) Трубчатые электронагреватели патронного типа предназначены для комплектации отечественных и импортных промышленных установок. Трубчатые электронагреватели патронного типа (ТЭНП) чаще применяются для нагрева литейных форм и пресс-форм, реже для нагрева воды, жиров и масел, растворов кислот и щелочей.

Конструктивно ТЭНП представляют собой металлический корпус (трубу), внутри которого расположен нагревательный элемент из проволоки высокого сопротивления, намотанной в виде спирали на керамический сердечник, изолированный от корпуса электротехническим периклазом. Оба контактных вывода расположены с одной стороны нагревателя, а на другой стороне торец трубки нагревателя имеет герметично заваренное металлическое донышко.

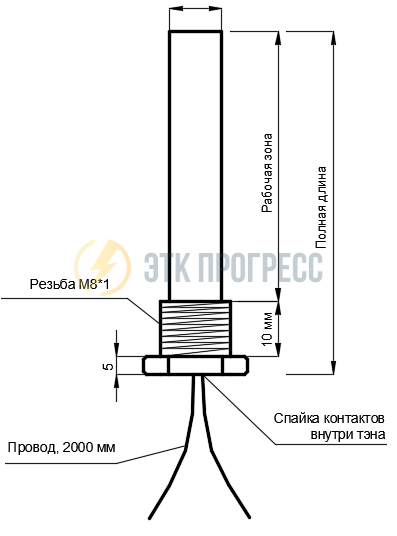

При наличии у электронагревателя индивидуальных особенностей (крепежные элементы, штуцера, фланцы, заземляющий вывод и т.д.) необходимо предоставить эскиз или чертеж с геометрическими и привязочными размерами всех конструктивных элементов.

Варианты исполнения токо-выводов:

• контактные стержни из никеля длиной 40 мм;
• гибкие провода с термостойкой изоляцией;

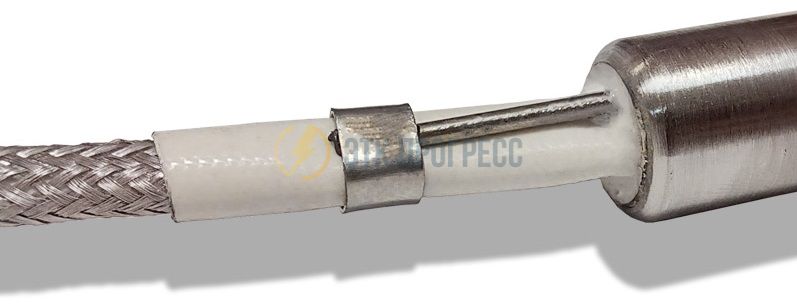

• гибкие провода с термостойкой изоляцией в металлической оплетке;
• гибкие провода с термостойкой изоляцией с дополнительной защитой от вибрации;

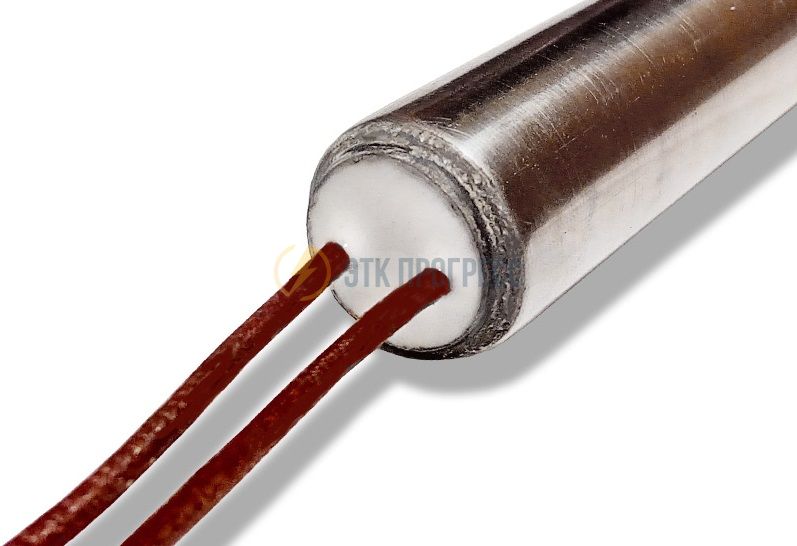

• гибкие провода с термостойкой изоляцией непосредственно изнутри нагревателя (по импортной технологии).

Предприятие принимает заказы от потребителя на другие варианты исполнения и параметры ТЭНП, конкретно для каждой установки.

Структура условного обозначения ТЭНП

ТЭНП - L - D / P - U

• L - длина, см
• D - диаметр, мм
• P - мощность, кВт
• U - напряжение, В
