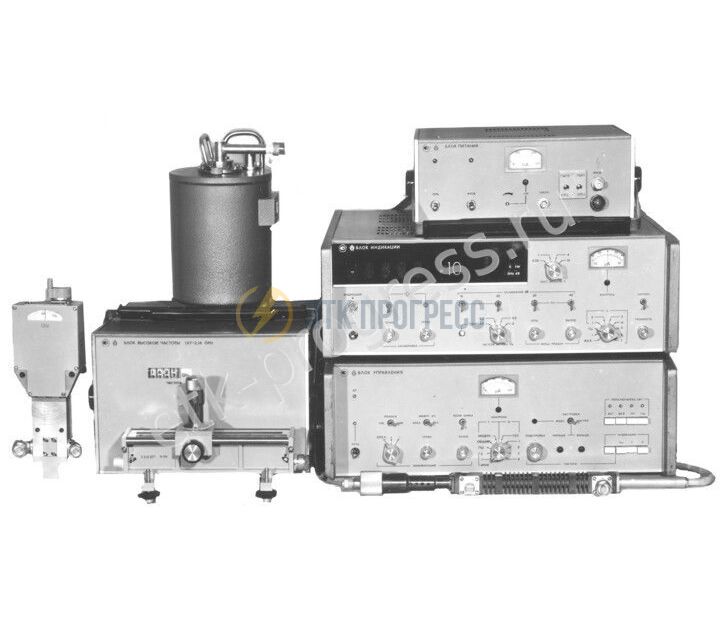

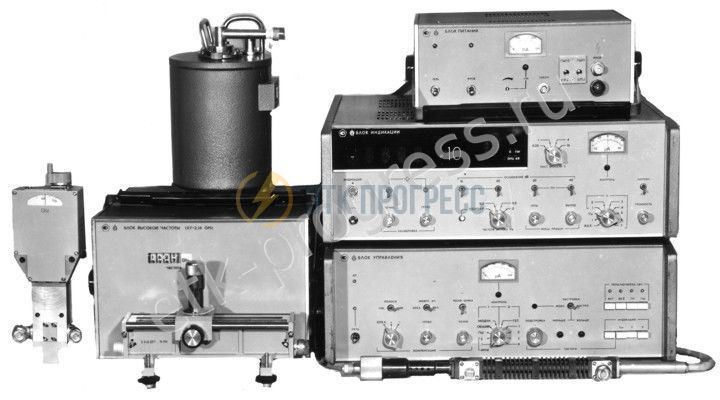

ПК7-19 Измерители параметров антенн

Предназначены для измерения уровней слабых шумовых сигналов при определении параметров антенн радиометрическими методами, уровней синусоидальных сигналов и для решения ряда измерительных задач в составе ИИС.

Измерение абсолютных значений низких шумовых температур обеспечивается с помощью охлаждаемого азотом ГШ, температур от 300 К и выше - с помощью газоразрядного ГШ.

Для уменьшения погрешности рассогласования предусмотрен трансформатор полных сопротивлений, для запирания зеркального канала - перестраиваемый фильтр. Предусматриваются органы контроля работоспособности основных узлов.

Дистанционное управление ВЧ-блоком позволяет располагать его на расстоянии до 30 м от остальной части прибора (блока управления и блока индикации). При работе прибора в автоматизированных системах возможно по заранее заданной программе автоматически управлять такими функциями, как ослабление аттенюаторов ПЧ и НЧ, положение входного переключателя, полоса пропускания и т. д.

Основные данные

  Пределы измерения:
шумовой температуры 30^-3 - 10⁶ К
мощности синусоидального сигнала 10^-15 - 10^-6 Вт
отношения уровней мощности синусоидального сигнала 1-10⁹
  Погрешность измерения:
шумовой температуры: ±10% (300 - 3*10⁴ К); ±14% (3*10⁴ - 3*10⁵ К); ±7,5К (30 - 300 К); ±10К (30 - 300 К) (ПК7-22)
мощности синусоидального сигнала: ±15; ±40% (ПК7-22)
отношения уровней мощности синусоидального сигнала ±7 %
