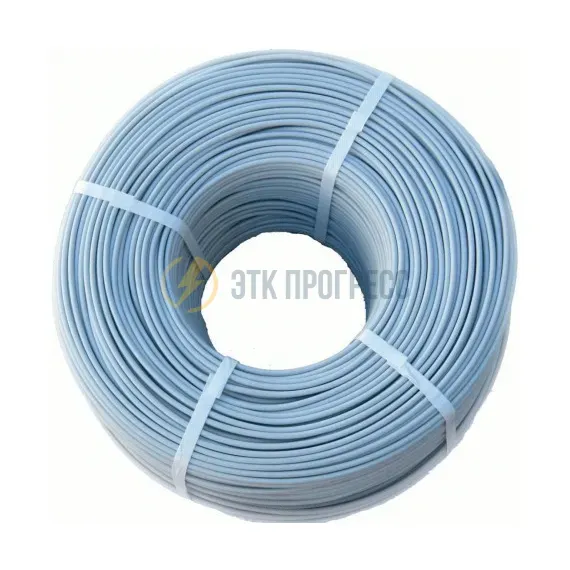

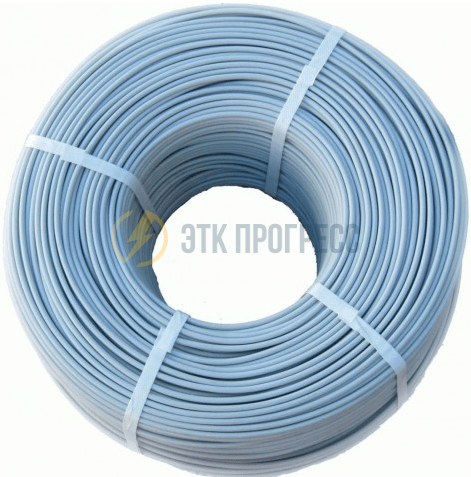

Провод ПНСВ-3,0 (500 метров)

Провод ПНСВ-3,0 (500 метров)

Наведите на картинку для увеличения

4 500.00 Р
Уточнить наличие
ЭТК Прогресс
10 дн.
+

Минимальное количество для товара "Провод ПНСВ-3,0 (500 метров)" 10.

Доставка
Варианты оплаты
Наши преимушества

Гарантия от 6 до 60 месяцевГарантия на все купленные товары у нашей компании составляет от 6 до 60 месяцев

Лучшая ценаМы гордимся нашими ценами, их каждый день проверяют сотни клиентов, которые отдают выбор нашей компании!

Отложить Сравнить
  • Способы оплаты и доставки

ПНСВ 3.0 - провод для прогрева бетона со стальной жилой сечением 3.0 миллиметра, в ПВХ изоляции или в полиэтиленовой композиции.

Цветовая гамма: прозрачный и черный, можно краску добавить и др.цвета по желанию )).

Сегодня провода с маркировкой ПНСВ являются довольно распространенными. Их используют в бетонном и монолитном строительстве, при возведении объектов нефтяной промышленности и газовой инфраструктуры, а также при строительстве жилых домов. Такие провода используют для обогрева полов, они могут применяться для подключения к сети с переменным током частотой в 50Гц и напряжением до 380 В, либо к сетям с постоянным напряжением до 1000 В.

Конструкция провода ПНСВ довольно проста, в ее основе лежит одиночная стальная жила округлой формы, которая помещена в оболочку из поливинилхлоридного пластиката или пластика, а сама маркировка провода предусматривает оговаривает не только наличие одиночного провода округлого сечения (С) и изолята из пластика (В), но и оговаривает его назначение (П – провод, Н – нагревательный).

Особенности применения провода ПНСВ 3.0 черный заключаются в следующем:

  • Монтаж возможен только при температуре выше «минус» 15 градусов по Цельсию, а использование – в диапазоне от «минус» 60 до «плюс» 45 градусов.
  • Провод устойчив к воздействию влаги, солевых и щелочных растворов низкой концентрации.
  • Минимальный радиус его изгиба составляет порядка 25 мм.
  • Расстояние между соседними проводами после их монтажа не должно быть меньше 15 мм.
  • Для обеспечения равномерного обогрева поверхности необходимо использовать тонкую фольгу (толщиной до 5 мм), которая укладывается поверх проводки.
  • Подвод провода к нагревательному концу осуществляется «холодным» концом.
  • Предпочтительным методом соединения является пайка с применением медного бандажа, хотя может использоваться и любой другой метод, который обеспечивает надежность соединения в долгосрочной перспективе.
  • Сопротивление провода, измеренное на 1 км его длины, составляет порядка 1 МОм при средней температуре 20 градусов по Цельсию.
  • Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию
  • Срок службы: не менее 16 лет

Таким образом, эксплуатационные характеристики и высокое сопротивление проводов позволяет с успехом использовать их для создания нагревающих поверхностей в жилых помещениях и на производственных предприятиях.

Расшифровка маркировки ПНСВ 3.0:

П - провод.

Н - нагревательный.

С - стальная жила.

В - ПВХ изоляция.

3.0 - сечение жилы в квадратных миллиметрах

Способ прогрева бетона проводом ПНСВ

При проведении бетонных работ при невысоких температурах окружающей среды используется электропрогрев стен с использованием электродов, а перекрытия прогреваются щитами, матами или электродами из стали арматурной диаметром 5-6 мм.

Марка бетона представляет собой прочность на сжатие в кг/см, данная прочность должна быть достигнута не менее, чем за 28 дней в нормальных температурных условиях (+15С во влажной среде). При повышении температуры сокращаются сроки твердения бетона. При замерзании же процесс твердения может вообще прекратиться, но если бетон 'оттаивает', процесс возобновляется. Но при замерзании бетона ещё до состояния набора 70% прочности, бетон не способен достичь марки.

Контактный способ электрообогрева бетона с помощью греющего провода ПНСВ имеет в основе передачу тепла составу от поверхности греющих проводов, которые закладываются в бетон, они нагреваются током до t +80С. Тепло распространяется, т.к. теплопроводность бетона находится на высоком уровне.

Наибольшая эффективность достигается тогда, когда применяются провода ПНСВ с жилой из стали д.1,8 + 3мм. Такие провода позволяют увеличить прогонную нагрузку на 1м от 80 до + 160 Ватт, показатели зависят от электрического сопротивления и диаметра самой жилы греющего провода.

Такой способ даёт возможности для обогревания бетона до уровня требуемой прочности. Греющие провода ПНСВ обязательно должны быть размещены в теле бетона, иначе они сгорят! Посредством применения расчетов определяется потребность в электрической энергии в зависимости от таких особенностей, как тип конструкций, определенный показателями Мп (это показатель, характеризующий отношение S охлаждения к V бетона).

Обогрев бетона необходимо производить при невысоком напряжении и высокой силе тока в нагревающих элементах. Для проведения данной процедуры рекомендуется применять специальные подстанции: СПБ-80, КТПТО-80 или ТМОБ-63.

Установочная мощность зависит от напряжения. В зависимости от суточных объемов укладки бетона, которые планируются заранее и требуемой для прогрева мощности, важно установить число требуемых подстанций. На каждой захватке требуется осуществить создание поста для обогрева бетона.

Длина и показатели греющих элементов зависят от диаметра стальной жилы и электрического сопротивления провода ПНСВ в ОМ, силы тока (в амперах) при включении в подстанциях нижнего напряжения (49 или 55 вольт). Число элементов, которые требуется заложить в конструкцию, определяется объемом бетона и необходимой для этого электрической мощности.

Для каждой конструкции необходимо создавать технологическую карту.

Продолжительность прогрева с помощью провода ПНСВ и выдерживание бетона с учетом времени, за которое он остывает, определяется в результате замеров его температуры и силы тока в греющих элементах, которые постоянно проводятся и заносятся в журнал производства бетонных работ и твердения бетона. Для эффективного проведения работ необходимыми являются лабораторные наблюдения, проводимые регулярно!

Готовые греющие элементы монтируют уже после этапа укладки арматуры, деталей закладных и завершения электросварки стальной арматуры. Греющие элементы провода ПНСВ навиваются без натяжения на каркасы из арматуры или прокладывают между этими каркасами по мере их размещения, а если арматура в конструкции не используется, следует использовать инвентарные шаблоны. Нагревательные элементы при этом не должны соприкасаться с опалубкой и выступать из бетона.

Опасно их соприкосновение и с деревянными деталями. Выводы нагревательных элементов из бетона увеличиваются в сечении провода в 2-3 раза с помощью кусков изолированных в месте подсоединения к пластмассовой трубке проводов из алюминия! Подключение выводов производить следует только после проверки их специальным оборудованием: мегомметром. Необходимо загрузку фаз распределить равномерно с низкой стороны подстанции!

Электрообогрев можно начинать только после полного завершения всех подготовительных работ и выполнения всех без исключения указаний техники безопасности! Во всех конструкциях необходимо соорудить скважины для измерения температур!

С помощью токоизмерительных клещей следует измерить пусковую силу тока в нагревательных элементах. Если показания превышают номинально допустимые, необходимо снизить напряжение сети. Измерение t и силы тока производить через каждый час в первые 3 часа работы и 1 раз в смену после 3-х часов. Все показания следует заносить в журнал бетонных работ.

Если есть возможность, конструкции следует укрепить! Длительность обогрева обеспечивает набор прочности бетона не менее 50% от марки бетона, который был уложен. Определяется это испытанием контрольных образцов или с помощью других методов.

Указания по технике безопасности при обогреве бетона проводом ПНСВ
Электрообогрев бетона с помощью провода ПНСВ следует проводить, соблюдая требования техники безопасности, касающиеся бетонных и ж/бетонных работ, а также электробезопасности.
Слежение за исполнение всех требований безопасности и электробезопасности, приказом назначается на ИТР, именующего квалификационную группу по электробезопасности не ниже 4.
Установку электрооборудования и электросетей, слежение за работой и включение элементов выполняют электромонтеры, с квалификационной группой не ниже 3.
Рабочие остальных специальностей, проводящие смену на посту электрообогрева и вблизи него, должны получить инструкции относительно безопасности. В период обогрева проводом ПНСВ посторонние лица на объекте не допускаются!
Пост электрообогрева ограждается в соответствии с государственным стандартом 23407-78, кроме того, он должен быть оборудован световой сигнализацией и знаками безопасности, должно быть обеспечено и хорошее освещение! Сеть электрообогрева должна отключатся при перегорании ламп сигнальных.
Греющие элементы провода ПНСВ включаются при отключенной сети
Температура бетона и сила тока измеряется персоналом, имеющий квалификационную группу не ниже 2.
