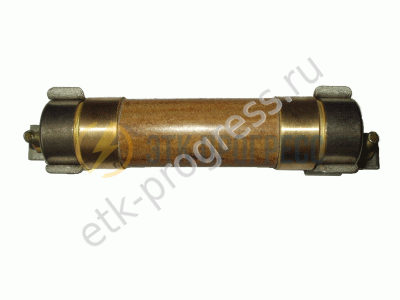

Предохранитель ПР2

Технические характеристики

Предохранители на номинальное напряжение 220 В могут работать в сети переменного тока частоты 50 и 60 Гц при напряжении 380 В — на 500 В, для работы в сети переменного тока частоты 50 и 60 Гц и в сетях постоянного тока при напряжении 440 В.

ПН-2 производятся на номинальный ток до 630 А. Предельный отключаемый ток недлинного замыкания, который может отключаться предохранителем, добивается 50 кА (действующее значение тока железного недлинного замыкания сети, в какой устанавливается предохранитель).

Малые габариты, малозначительная издержка дефицитных материалов, высочайшая токоограничивающая способность являются плюсами плавкого предохранителя ПН-2.

Предохранители ПР-2 работают бесшумно, фактически без выброса пламени и газов, что позволяет устанавливать их на близком расстояния друг от друга. Плавкие предохранители ПР-2 выпускаются 2-ух осевых размеров — недлинные и длинноватые. Недлинные предохранители ПР-2 созданы для работы на переменном напряжении не выше 380 В. Они имеют наименьшую отключающую способность, чем длинноватые, рассчитанные на работу в сети с на-пряжением до 500 В.

Предохранители могут работать в установках на высоте до 1000 метров над уровнем моря и при вибрационных нагрузках в диапазоне частот от 5-50 Гц и максимальном ускорении 2g, а также при многократных ударных нагрузках.

Для изготовления плавких вставок применяют медь, серебро, цинк, свинец. Плавкая вставка выполняется либо в виде тонкого проводника круглого сечения либо в виде ленты. Для обеспечения токоограничиваю- щих свойств плавкая вставка имеет сужения. При номинальном токе избыточная теплота успевает распространиться к более широким ча- стям вставки, при протекании по вставке токов короткого замыкания цепи, тепло не успевает отводиться от суженных участков и вставка быстро пе- регорает в местах малых сечений. После перегорания вставки загорается дуга, нагревающая среду внутри предохранителя.

Вставка имеет вырезы, чем достигается эффект токоограни- чения за счет ускоренного перегорания вставки при протекании сверхто- ков. Внутренний объем предохранителя заполнен мелкозернистым кварце- вым песком. Это улучшает охлаждение вставки и продлевает срок службы предохранителя. При перегорании вставки дуга горит в узком канале, об- разованном наполнителем. Высокое давление в канале и интенсивный от- вод тепла его стенками обеспечивают быстрое гашение дуги. Для сниже- ния температуры плавления вставки и, следовательно, температуры всего предохранителя на медную ленту наносят оловянные полоски. При нагреве олово расплавляется гораздо раньше, чем медь.
