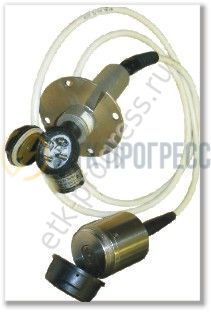

Преобразователь давления Зонд-10-ИД, Зонд-10-АД, Зонд-10-ДД, Зонд-10-ГД

Преобразователь давления Зонд-10-ИД, Зонд-10-АД, Зонд-10-ДД, Зонд-10-ГД

Наведите на картинку для увеличения

Цена по запросу
Уточнить наличие
10 дн.
Измерительные преобразователи давления серии ЗОНД 10 предназначены для непрерывного пропорционального преобразования избыточного (манометрического), абсолютного, гидростатического (уровня), вакуумметрического (разрежения) мановакуумметрического давления и разности давлений в унифицированный линейный сигнал постоянного тока по ГОСТ22520-85 и используются в системах автоматического контроля, управления и регулирования технологических параметров, воспринимающих унифицированные сигналы 0-5 мА или 4-20 мА.
Доставка
Варианты оплаты
Наши преимушества

Гарантия от 6 до 60 месяцевГарантия на все купленные товары у нашей компании составляет от 6 до 60 месяцев

Лучшая ценаМы гордимся нашими ценами, их каждый день проверяют сотни клиентов, которые отдают выбор нашей компании!

ВАЖНО! Цены на сайте имеют ознакомительный характер. Перед оплатой, прошу уточнить цену и наличие товара на складе у менеджера. В противном случае наличие не гарантируется.
Отложить Сравнить
  • Способы оплаты и доставки

По функциональному назначению измерительные преобразователи давления Зонд-10 подразделяются на 4 группы:
1) преобразователи Зонд-10-ИД, предназначенные для измерения избыточного (манометрического) давления, разрежения (вакуумметрического) давления, а также избыточного давления-разрежения (мановакуумметрического) давления;
2) преобразователи Зонд-10-АД, предназначенные для измерения абсолютного давления;
3) преобразователи Зонд-10-ДД, предназначенные для измерения разности давлений (дифференциального давления);
4) преобразователи Зонд-10-ГД, предназначенные для измерения гидростатического давления (уровня жидкости).
Внутри каждой группы преобразователи давления Зонд-10, в зависимости от особенностей применения и исполнения, подразделяются на модели, обозначаемые четарехзначным цифровым кодом. Все модели преобразователей давления серии Зонд-10 изготавливаются на основе единой конструкции.
Модели (1010, 1020, 1031, 1050, 1051, 1055, 1190, 1191, 1110, 1120, 1131, 1150, 1155, 1200, 1163, 1165, 1172, 1210) - однопредельные. Модели (1011, 1021, 1192, 1111, 1121, 1205, 1161, 1162, 1167) - по требованию Заказчика изготавливаются либо как однопредельные, либо как трехпредельные.

Технические характеристики:

Все модели датчиков ЗОНД-10 обеспечивают стандартный токовый выходной сигнал 4 ÷ 20 или 0 ÷ 5 мА (линейно нарастающий) или 20 ÷ 4 или 5 ÷ 0 мА (линейно убывающий).
По устойчивости к воздействию пыли, воды, влажности, и температуры изделия соответствуют, в зависимости от модели, степеням защиты IP40, IP50, IP52, IP67, IP68, по ГОСТ 14254-96.
Измерительные преобразователи давления семейства Зонд-10 внесены в Государственный реестр средств измерения.
Основные технические характеристики различных моделей преобразователей давления Зонд-10 приведены в таблице:

МодельВерхние
пределы измерений		Класс
точности		Степень
защиты		Устойчивость
к климатическим воздействиям		Максимальный
температурный диапазон		Вид
взрывозащиты		Масса
Измерительные преобразователи избыточного давления Зонд-10-ИД
10100,1кПа÷100МПа1,0; 0,5; 0,25; 0,1IP67У1-45...+70 0,6
10112,5кПа÷100МПа1,0; 0,5; 0,25; 0,1IP52У3-30...+50 0,5
10200,1кПа÷100МПа1,0; 0,5; 0,25; 0,1IP67У1-45...+50 0,6
10210,1кПа÷100МПа1,0; 0,5; 0,25; 0,1IP50УХЛ3.1-10...+50 0,6
10310,1кПа÷100МПа1,0; 0,5; 0,25; 0,1IP50УХЛ3.1-10...+50 0,65
10500,4÷1,6МПа1,0IP50УХЛ3.1-10...+50 0,25
10512,5кПа÷1,6МПа1,0; 0,5; 0,25IP67У1-45...+70 0,35
11900,1кПа÷100МПа1,0; 0,5; 0,25; 0,1IP52У3-30...+50IExdIIBT50,8
11922,5кПа÷100МПа1,0; 0,5; 0,25; 0,1IP52У3-30...+50IExdIIBT51,7
Измерительные преобразователи абсолютного давления Зонд-10-АД
11102кПа÷16МПа1,0; 0,5; 0,25; 0,1IP67У1-45...+70 0,8
111116кПа÷16МПа1,0; 0,5; 0,25; 0,1IP52У3-30...+50 0,7
11202кПа÷16МПа1,0; 0,5; 0,25; 0,1IP67У1-45...+50 0,8
11212кПа÷16МПа1,0; 0,5; 0,25; 0,1IP50УХЛ3.1-10...+50 0,7
11312кПа÷16МПа1,0; 0,5; 0,25; 0,1IP50УХЛ3.1-10...+50 0,85
115016÷250кПа1,0; 0,5; 0,25IP50У1-45...+70 0,35
1155600÷800 мм.рт.ст1,0; 0,5IP40УХЛ3.1-10...+50 0,3
12002кПа÷16МПа1,0; 0,5; 0,25; 0,1IP52У3-30...+50IExdIIBT51,0
12052кПа÷16МПа1,0; 0,5; 0,25; 0,1IP52У3-30...+50IExdIIBT51,9
Измерительные преобразователи разности давлений Зонд-10-ДД
11611,6кПа÷0,25МПа1,0; 0,5; 0,25IP52У3-30...+50 4,5
11621,6кПа÷0,25МПа1,0; 0,5; 0,25IP50УХЛ3-1-10...+50 4,5
11631,6кПа÷0,25МПа1,0; 0,5; 0,25IP67У1-45...+70 4,8
11650,1кПа÷1,0кПа1,0; 0,5IP50УХЛ3.1-10...+50 1,5
11671,6кПа÷0,25МПа1,0; 0,5; 0,25IP52У3-30...+50IExdIIBT57,0
11681,6кПа÷0,25МПа1,0; 0,5; 0,25IP67У1-45...+70 4,8
11721,6кПа÷0,25МПа1,0; 0,5; 0,25IP50УХЛ3.1-10...+50 4,7
Измерительные преобразователи гидростатического давления (уровня жидкости) Зонд-10-ГД
12101÷160 м вод.ст.1,0; 0,5; 0,25; 0,1IP68У1-30...+50 1,6
Возможные конфигурации:

Зонд-10-ИД 1010, Зонд-10-ИД 1011, Зонд-10-ИД 1020, Зонд-10-ИД 1021, Зонд-10-ИД 1031, Зонд-10-ИД 1050, Зонд-10-ИД 1051, Зонд-10-ИД 1190, Зонд-10-ИД 1192, Зонд-10-АД 1110, Зонд-10-АД 1111, Зонд-10-АД 1120, Зонд-10-АД 1121, Зонд-10-АД 1131, Зонд-10-АД 1150, Зонд-10-АД 1155, Зонд-10-АД 1200, Зонд-10-АД 1205, Зонд-10-ДД 1161, Зонд-10-ДД 1162, Зонд-10-ДД 1163, Зонд-10-ДД 1165, Зонд-10-ДД 1167, Зонд-10-ДД 1168, Зонд-10-ДД 1172, Зонд-10-ГД 1210
