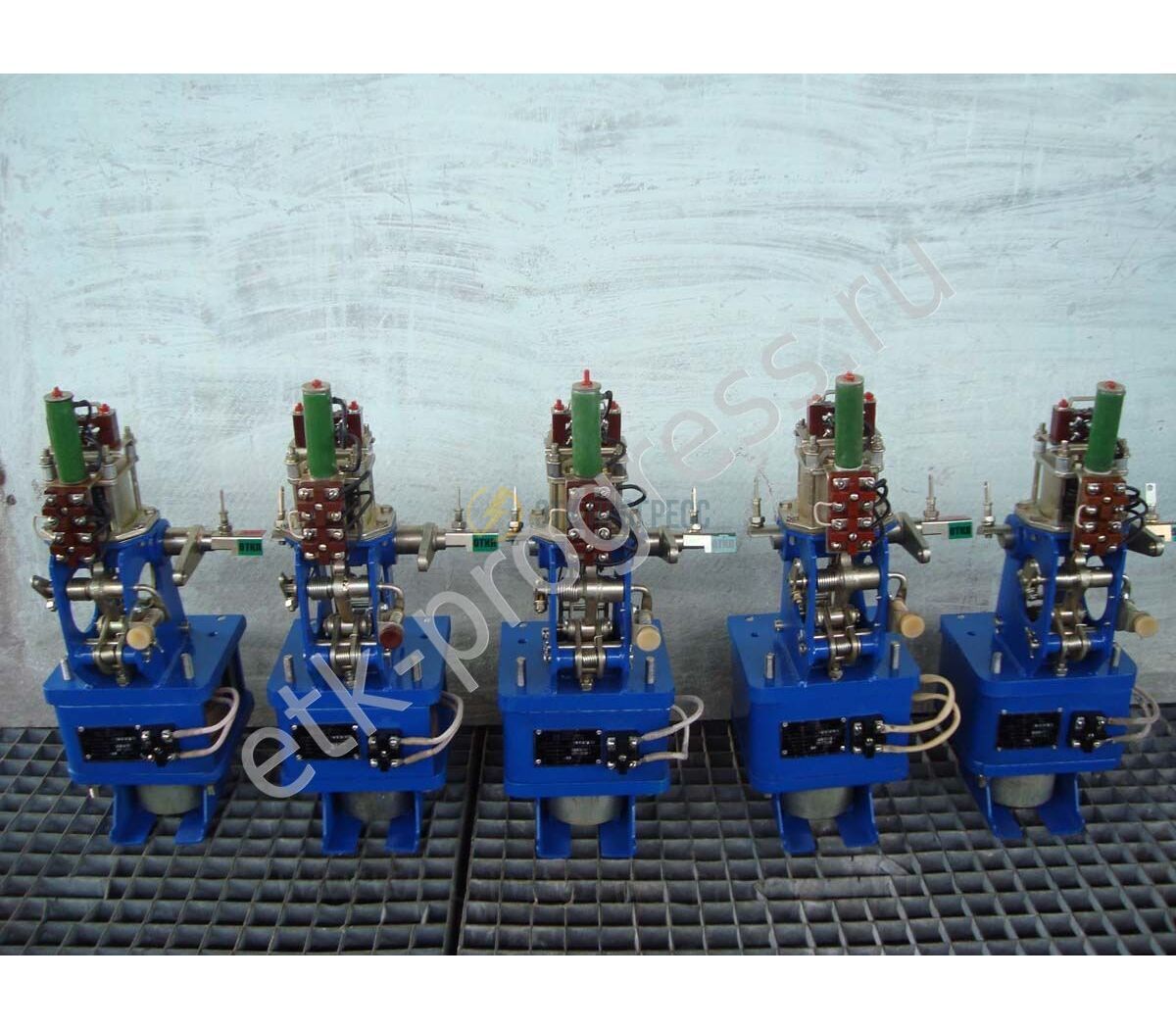

Привод электромагнитный встроенный ПЭВ-14

Электромагнитный привод ПЭВ 14 состоит из сварного корпуса, вала, механизма свободного расцепления, удерживающей и отключающей "собачки", электромагнитов отключения и включения. Стабильность усилий на штоке отключающего электромагнита, расположенного на верхней горизонтальной плите корпуса, обеспечивается роликовым расцеплением, примененным в механизме расцепления. Над электромагнитом отключения расположены вспомогательные контакты, которые используют в приводе для электрической блокировки против повторения операций включения и отключения выключателя, когда команда на включение продолжает оставаться поданной после автоматической операции отключения от защит, эта блокировка в эксплуатации называется блокировкой от "прыгания". Там же расположен резистор, предназначенный для повышения термической стойкости отключающей катушки. Для привода на напряжение 220 В применяется резистор ПЭВ-50 на 150 Ом; на напряжение 110 В - ПЭВ-50 на 39 Ом
