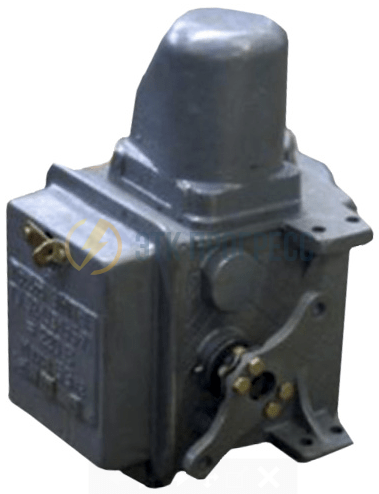

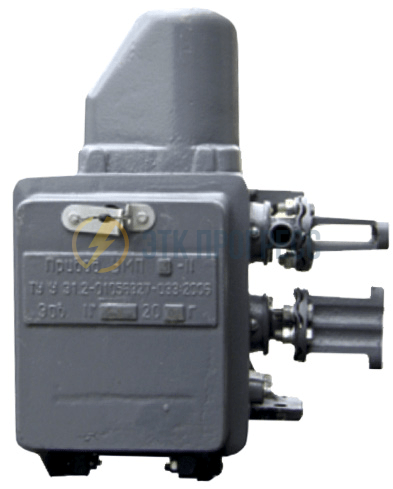

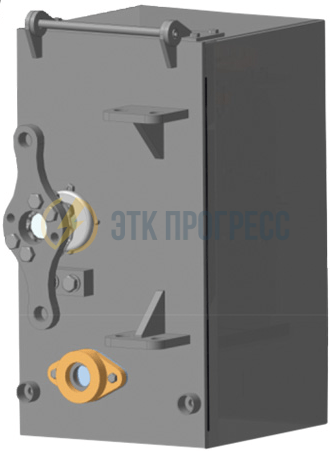

Привод моторный УМП-2, УМПЗ-II, УМП-IIМ1
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
Привода типа УМП-II, УМП-IIМ1 и УМПЗ-II предназначены для дистанционного и ручного оперирования секционными разъединителями контактной сети электрифицированных участков железных дорог постоянного и переменного тока, а также разъединителями, предназначенными для подключения комплектных трансформаторных подстанций к системе ДПР (два провода и рельс) 27,5 и к высоковольтным линиям 10 кВ и 35 кВ, а именно:
УМП-II, УМП-IIМ1 – для разъединителей типов РС, РКС-3,3/4000, РКС-3,3/3000, РКС-3,3/4000М, РКС-3,3/3000М, РКСП-3,3/4000, РКСП-3,3/3000, РКСЗ-3,3/3000, РНОЖ(З)-35, РС-3,3/3000, РНОЖЗ-27,5/1000, РНДЖ-27,5/1600, РД-35/1000.
УМПЗ-II – для разъединителей типа РНД(З)-35/1000, РНДЖЗ-27,5/1600.
Кроме основного выходного вала, предназначенного для оперирования главным ножом разъединителя, в корпусе установлен вал,
предназначенный для оперирования заземляющим ножом разъединителя. Оба вала сблокированы специальными шайбами таким образом, что обеспечивают невозможность дистанционного управления приводом при включенном положении вала управления заземляющим ножом. Оперирование валом управления заземляющим ножом осуществляется той же ручкой, которая используется при ручном оперировании приводом. УМП-IIМ1 конструктивно отличается от УМП-II заменой червячной передачи и фрикциона на винтовую пару и демпфер. УМПЗ-II конструктивно выполнен так же, как и привод УМП-II.
Вид климатического исполнения приводов УХЛ1 по ГОСТ 15150-69.
Технические условия ТУ 3185-033-00184939-2014
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||
| наименование параметра | УМП-II Ас 001.00.000 |
УМПЗ-II Ас 006.00.000 |
УМП-IIМ1 Ас 047.00.000 |
|
| 1 | номинальная мощность электродвигателя, Вт | 250 | ||
| 2 | напряжение питания, В | 220 | ||
| 3 | род тока | однофазный переменный частотой 50 Гц постоянный |
||
| 4 | управление приводом | дистанционное и ручное | ||
| 5 | угол поворота выходного вала, градус | 90 +- 5 | ||
| 6 | время выполнения приводом одной законченной операции (В или О), с, не более | 2,5 | ||
| 7 | габаритные размеры | |||
| УМП с рычагом | 530х400х390 | - | 510х265х360 | |
| УМП с полумуфтой | 530х400х445 | 530x400x445 | 510х265х435 | |
| 8 | масса, кг, не более | 60 | 64 | 35 |
| 9 | масса, кг, не более | 60 | ||
