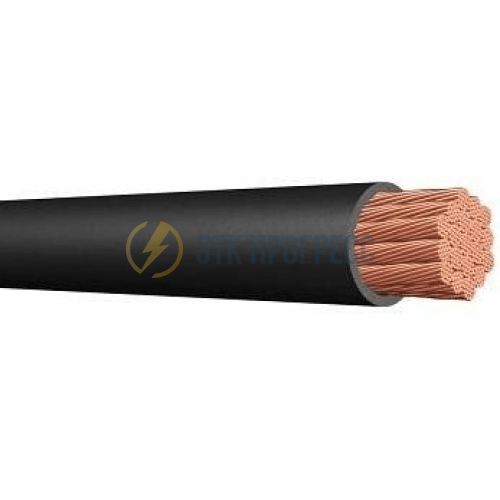

Провод ПГВА 0,50
- Способы оплаты и доставки
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (800) 600-55-10; +7(962) 690-57-56.
Расшифровка провода ПГВА:
П - Провод
Г - Гибкий
В - Изоляция из поливинилхлоридного пластиката
А - Автотракторный
Элементы констркуции провода ПГВА:
1. Токопроводящая жила.
2. Изоляция из ПВХ пластиката.
Технические характеристики
- провод автотракторный с поливинилхлоридной изоляцией в соответствии с СТ ТОО 38480617-18-2006;
- предельно допустимая рабочая температура -50°С до + 70°С;
- электрическое сопротивление токопроводящей жилы на длине 1 км (не более), для жилы сечением:
- 0,5 мм2 - 37,1 Ом;
- 0,75 мм2 - 24,7 Ом;
- 1,0 мм2 - 18,5 Ом;
- 1,5 мм2 - 12,7 Ом;
- 2,0 мм2 - 9,4 Ом;
- номинальное напряжение - до 48 В;
- электрическое сопротивление изоляции на длине 1 км - не менее 3,0 мОм;
- минимальный радиус изгиба, не менее 10-кратного значения минимального размера провода.
Структура провода
- медная токопроводящая жила по ТУ 662 РК-3812-4-134-00 класса 3 и 4 в соответствии с ГОСТ 22483-77;
- изоляция жилы* из ПВХ пластиката в соответствии с ГОСТ 5960-77;
- расцветка провода в соответствии с с СТ ТОО 38480617-18-2006:
- белый (неокрашенный) (Б);
- желтый (Ж);
- оранжевый (О);
- красный или бордовый (К);
- розовый (Р);
- синий или голубой (Г);
- зеленый (З);
- коричневый (Кч);
- черный (Ч);
- фиолетовый (Ф).
*По заказу потребителя цвет изоляции провода может быть любым!
*Допускается двухцветная изоляция в виде продольных полос.
Применение провода ПГВА:
Провод предназначен для соединения автотракторного электрооборудования и приборов на напряжение до 48В.
Допустимое напряжение, кВ: 0,048
Исполнение: изолированный;гибкий
Табличные данные
Номинальное сечение | Максим. наружный диаметр провода | Масса меди на 1 км провода | Расчетная масса 1 км провода |
мм? | мм | кг | кг |
0,20 | 1,50 | 1,86 | 3,29 |
0,35 | 1,70 | 2,88 | 4,73 |
0,50 | 2,30 | 4,53 | 8,66 |
0,75 | 2,60 | 6,47 | 11,43 |
1,00 | 2,70 | 8,41 | 13,71 |
1,20 | 2,90 | 10,35 | 15,89 |
1,50 | 3,00 | 12,94 | 18,97 |
2,00 | 3,50 | 17,25 | 25,54 |
2,50 | 3,80 | 21,85 | 30,53 |
3,00 | 4,00 | 25,16 | 35,02 |
4,00 | 4,50 | 34,14 | 46,94 |
5,00 | 4,90 | 44,21 | 58,62 |
6,00 | 5,30 | 52,50 | 67,63 |
8,00 | 5,50 | 69,97 | 87,30 |
10,00 | 6,70 | 83,09 | 106,85 |
16,00 | 8,60 | 135,39 | 165,53 |
25,00 | 10,80 | 214,29 | 259,45 |
35,00 | 11,60 | 297,62 | 354,54 |
50,00 | 14,90 | 425,17 | 504,85 |
70,00 | 16,90 | 595,24 | 689,61 |
95,00 | 18,30 | 857,14 | 985,94 |
