Провод ПВБсК
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
Провода предназначены для выводных концов высоковольтных электрических машин.
Номинальное напряжение до 11000 В.
Рабочая температура от -60 до 180 С.

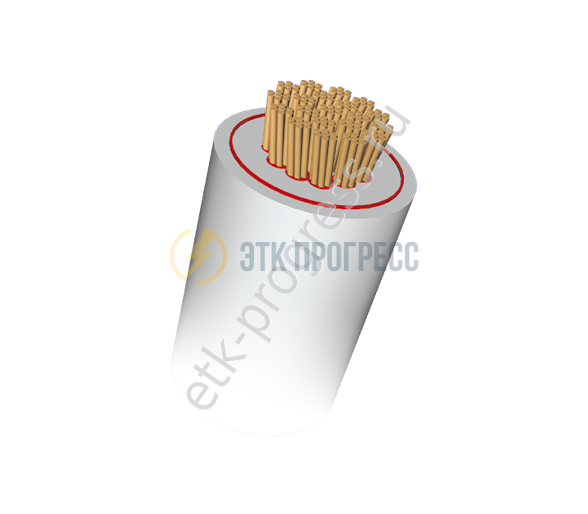

Конструкция проводов марки ПВБсК с монолитной полимерной изоляцией с барьерными выравнивающими слоями, с уменьшенной материалоемкостью и повышенной надежностью.
Повышение надежности и уменьшение материалоемкости проводов достигается за счет применения специальной изоляции в промежуточных барьерных слоях.
По электрической прочности ПВБсК в 1.4 раза превосходит провода аналогичного назначения.
Провод ПВБсК после пребывания в воде в течение 0,5 ч выдерживает испытание номинальным напряжением переменного тока частоты 50 Гц в течение 5 мин в воде
- при приёмке и поставке 32 кВ
- на период эксплуатации и хранения 25 кВ
Электрическое сопротивление изоляции провода ПВБсК после пребывания в воде в течении 0,5 ч, пресчитанное на 1 км длины и температуру 20 оС не менее
- при приёмке и поставке 200 МОм
- на период эксплуатации и хранения 2,0 МОм
Провод ПВБсК выдерживает не менее 30 циклов изгибов вокруг цилиндра диаметром, равным десятикратному наружному диаметру провода.
Провод ПВБсК устойчив к воздействию повышенной (до 180 оС) рабойчей температуры.
Провод ПВБсК устойчив к воздействию пониженной температуры окружающей среды (до -60 оС).
Провод ПВБсК устойчив к воздействию относительной влажности воздуха 100% при температуре 35 оС
Провод ПВБсК устойчив к воздействию синусоидальной вибрации при амплитуде 0,5 мм и частоте 25 Гц в течение 1 ч.
Провод ПВБсК устойчив к воздействию плесневых грибов.
Провод ПВБсК устойчив к воздействию машинного масла.
Номинальное сечение жилы, мм2 | Радиальная толщина, мм | Наружный диаметр, мм | |||
I барьерного слоя | I слоя изоляции | II барьерного слоя | II слоя изоляции | ||
6,0 | 0,8 | 4,2 | 0,7 | 0,5 | 16,0 |
10,0 | 0,8 | 4,2 | 0,7 | 0,5 | 16,9 |
16,0 | 0,8 | 4,2 | 0,7 | 0,5 | 18,6 |
25,0 | 0,8 | 4,2 | 0,7 | 0,5 | 19,9 |
35,0 | 0,8 | 4,2 | 0,7 | 0,5 | 21,1 |
50,0 | 0,8 | 4,2 | 0,7 | 0,5 | 24,0 |
70,0 | 0,8 | 4,2 | 0,7 | 0,5 | 25,2 |
95,0 | 0,8 | 4,2 | 0,7 | 0,5 | 28,6 |
120,0 | 0,8 | 4,2 | 0,7 | 0,5 | 30,3 |
150,0 | 0,8 | 4,2 | 0,7 | 0,5 | 31,1 |
