Автоматический цифровой рефрактометр ТЕСТ-901 предназначен для измерения показателя преломления жидкостей и определения концентрации растворов, сертификации продуктов химического и нефтехимического производства. промежуточных продуктов бумажного производства, пищевых продуктов и технических жидкостей.

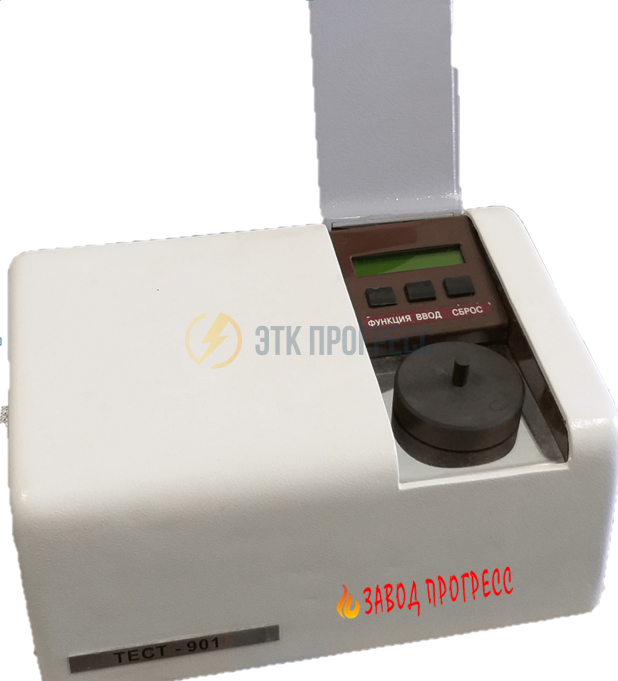

Прибор выполнен в едином блоке с отсутствием на поверхности блока устройств управления и индикации. Прибор снабжен внутренним микропроцессором, устройством установки рабочей температуры и термостабилизации узла измерительной кюветы. В приборе использована призма из лейкосапфира, обеспечивающая длительную работу прибора без замены или ремонта измерительного элемента. Оптическая система обеспечивает широкий диапазон измерения показателя преломления.
Принцип действия
В рефрактометрах этого типа анализируемая жидкость наносится на поверхность рабочей призмы, изготовленной из сапфира.
Номер Государственного реестра средств измерения 22723-02. от 06.07.2002 г.
Поверхность раздела жидкости и призмы освещается сходящимся пучком света с длиной волны 589 нм а отраженный световой пучок направляется на фотодиод с двумя чувствительными площадками, с помощью которого можно регистрировать положение границы «свет-тень». Положение этой границы, в свою очередь, зависит от показателя преломления анализируемой жидкости, так как полное внутреннее отражение испытывают только те световые лучи. которые падают на поверхность раздела под углом больше критического, а значение критического угла зависит от показателя преломления жидкости и призмы.
Результаты измерений показателя преломления или концентрации отображаются в цифровой форме на жидкокристаллическом дисплее, на котором также отображается значение температуры. При анализе растворов автоматически и расчет концентрации обеспечивается для 100 веществ, перечень которых по желанию пользователя может быть изменен. Действия, выполняемые оператором. предельно просты. Для выбора режима измерений, вещества или рабочей температуры используются три функциональные клавиши и подсказки на дисплее. Далее, калибровка по дистиллированной воде. и можно проводить измерения. Для этого пробу нужно поместить в углубление, расположенное в центре рабочей зоны. закрыть зону небольшой крышкой и через несколько секунд на дисплее появится результат.
После измерения анализируемый объект легко удалить тампоном или салфеткой.
Встроенная система термостатирования, использующая элемент Пелтье, позволяет производить измерения в диапазоне температур 15...50 °С, обеспечивая поддержание выбранной температуры с точностью до 0,1 °С.
Дополнительные сервисные возможности появляются при подключении прибора к персональному компьютеру. Разработанное для этого случая программное обеспечение позволяет систематизировать и накапливать данные измерений, использовать базы данных для расчета концентраций самого широкого круга веществ, а также для идентификации веществ по показателю преломления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Диапазон измерения показателя преломления 1,3300-1,6500
- Погрешность, ед. показателя преломления 0,0002
- Диапазон измерения концентрации растворов, % 0-100
- Диапазон термостатирования, 0С 15-75
- Точность термостатирования, 0С 0,1
- Число вносимых в программу анализируемых веществ 99
ОСОБЕННОСТИ
- объективность измерений;
- высокая производительность измерений;
- возможность перепрограммирования на измерение разного класса веществ;
- эффективная система термостатирования;
- возможность измерения кинетических процессов;
- предусмотрен выход на персональный компьютер.
ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ
Перечень программ, реализованных в рефрактометрае ТЕСТ-901С:
- Измерение концентрации лекарственных веществ для 44 наименований.
- Определение концентрации остатка сухих веществ по шкале "Brix".
- Определение процентного содержания белка в молочных продуктах.
- Определение концентрации раствора акриламида (при 250С).
- Определение концентрации ингибиторов коррозии в смазочно-охлаждающих жидкостях.
Таблица 1
Наименование характеристики | Значение характеристики | |
ТЕСТ-901 | ТЕСТ-901 С | |
Рабочая длина волны, им | 590±5 | |
Диапазон измерений: - показателя преломления, по - массовой концентрации сахарозы, %(Brix) | 1,32.........1,52 | 1,32........1,65 |
0........90 | 0.......95 | |
Пределы допускаемой абсолютной погрешности: - показателя преломления, по - массовой концентрации сахарозы, % (Впх) | 0,0002 0,2 | |
Погрешность поддержания температуры, не более, °С | ±0,2 | |
Диапазон температур анализируемых жидкостей, "С | +15.....+ 50 | |
СКО результата измерения показателя преломления при 5-ти независимых наблюдениях, не более | 0,0001 | |
Минимальный объем раствора для анализа, мл | 0,1 | |
Длительность интервала времени одного измерения, не более, с | 20 | |
Габаритные размеры рефрактометра, мм: длина ширина высота | 285 215 150 | |
Масса рефрактометра, кг: | 4,5 | |
Частота питания сети, Гц | 50 ±1 | |
Потребляемая мош;ность, не более, Вт | 40 | |
Напряжение питания, В | 220 ± 22 | |
Тип дисплея | Жидкокристаллический | |
Условия эксплуатации: - диапазон температуры окружающей среды, "С - диапазон относительной влажности воздуха, % - диапазон атмосферного давления, кПа | 10....35 45....75 90,6... 104,8 | |
Наработка на отказ, не менее, ч. | 2000 | |
Средний срок службы, лет | 8 |
ЗНАК УТВЕРЖДЕНИЯ ТИПА
Знак утверждения типа наносится на титульном листе руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
КОМПЛЕКТНОСТЬ
Стандартный комплект поставки включает в себя:
- Рефрактометр мод. ТЕСТ -901 / ТЕСТ-901С - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Паспорт -1 шт.
- ЗИП рефрактометра -.1 компл.
- Методика поверки МП 242-0620-2007 - 1 шт.
ПОВЕРКА
Поверка рефрактометров проводится в соответствии с документом МП 242-0620-2007 «Рефрактометры цифровые мод. ТЕСТ-901 и ТЕСТ-901С. Методика поверки», утверждённым ГЦИ СИ «ВНИИМ им Д.И. Менделеева» 15.10.2007 г.
Основные средства поверки: ГСО показателя преломления жидкостей (комплект ПП), № 8123-2002 Госреестра (сертификат № 2213/1 действителен до 13 июня 2012 г.), водные растворы сахарозы по МОЗМ MP 108 «Рефрактометры для измерения сахара во фруктовых соках».
Межповерочный интервал - 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
1. ГОСТ 12997-84. «Изделия ГСП. Общие технические условия».
2. ГОСТ Р 51350-99. «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Обш;ие технические требования».
3. МОЗМ MP 108 «Рефрактометры для измерения сахара во фруктовых соках».
4. ГОСТ 8.583-2003 «Государственная поверочная схема для средств измерений показателя преломления твердых, жидких и газообразных веществ».
5. Техническая документация ГАРУ.443720.003.ТУ.
ЗАКЛЮЧЕНИЕ
Тип рефрактометров цифровых мод.ТЕСТ-901 И ТЕСТ-901 С переутвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, и метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.
