Ресурс-К2

Калибратор переменного тока «Ресурс-К2» разрабатывался как метрологическое обеспечение производства измерителей ПКЭ «Ресурс-UF» и «Ресурс-UF2».

Калибратор «Ресурс-К2» воспроизводит выходные электрические сигналы переменного напряжения и тока трехфазной системы с произвольно задаваемыми значениями показателей качества электрической энергии, определенными ГОСТ 13109-97 для формируемых напряжений и аналогичных для параметров токов. Калибратор имеет три канала фазного напряжения и три канала фазного тока, соединенные по схеме «звезда» с общей точкой, изолированной от корпуса и зажима заземления, и обеспечивает формирование сигналов фазного напряжения в диапазоне от 0 до 317 В (от 0 до 634 В – междуфазного) и сигналов тока в диапазоне от 0 до 7,5 А.

Максимальный выходной ток каналов напряжений 50 мА, а максимальное напряжение на выходе каналов тока 2 В.

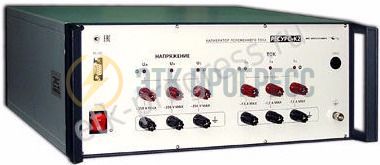

Калибратор состоит из двух блоков – управляющего компьютера (не входит в комплект поставки) и блока формирования выходных сигналов. Блок формирования выходных сигналов представляет собой единую конструкцию, выполненную в стандартном 19” корпусе. Ввод параметров выходных напряжений и токов калибратора осуществляется под управлением прикладного программного обеспечения.

Метрологические характеристики калибратора были подтверждены при сертификационных испытаниях во ВНИИМС и Ростест - Москва. Поверку при выпуске из производства осуществляет Пензенский ЦСМ с использованием рабочих эталонов напряжения 2-го и 1-го разряда ПНТЭ-6 и ПНТЭ-12. Дополнительно калибратор испытывался с помощью подсистемы измерения переменного напряжения и тока государственного эталона электрической мощности и транспортируемого эталона мощности «Трансватт».

Несмотря на то, что калибратор разрабатывался, главным образом, для поверки измерителей ПКЭ, он также может быть с успехом использован для поверки, калибровки и испытаний низкочастотных амперметров.
