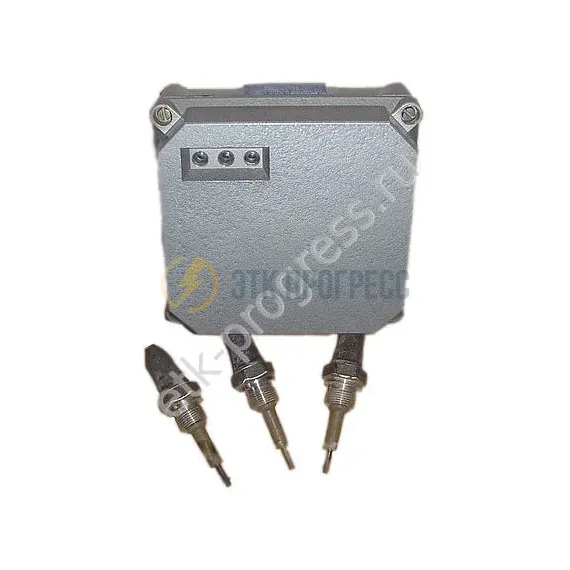

РОС-301

РОС-301

Наведите на картинку для увеличения

4 600.00 Р
В наличии
10 дн.
+
Доставка
Варианты оплаты
Наши преимушества

Гарантия 12 месяцевГарантия на все купленные товары в нашем инетрнет магазине составляет 12 месяцев

Оповещение по SMSВы получаете SMS сообщения о каждой стадии вашего заказа.

Возврат и обмен - без проблемВы можете вернуть купленные товары в течение 14 дней. Товар должнен быть в нормальном состоянии и иметь все заводские упаковки.">Возврат и обмен - без проблем!

Различные способы оплатыОплачивайте товары удобными вам способами: наличными курьеру, безналично по квитанции банка или кредитной картой прямо в момент заказа..

Лучшая ценаМы гордимся нашими ценами, их каждый день проверяют сотни клиентов, которые отдают выбор нашему интернет - магазину!

Отложить Сравнить

Кондуктометрический датчик-реле уровня РОС-301 жидкости предназначен для контроля (сигнализации) трех уровней электропроводных жидкостей по трем независимым каналам в одном или различных резервуарах

Применяется для контроля воды (водопроводной, технической), сточных
вод, щелочных, кислотных растворов, для работы в системах котловой
автоматики, очистных, дренажных сооружений.

Входы контрольных датчиков гальванически-развязанны. Имеется
искробезопасное исполнение.

Каждый релейный выход имеет две группы переключающих контактов

Функционально является аналогом ЭРСУ-3, ESP-50 (Польша).

Комплект

Передающий преобразователь (ППР) - 1 шт.

Первичный преобразователь (датчик) - 3 шт.

Чувствительные элементы (электроды) - 3 шт.
(по заказу - стержневые или тросовые)

Характеристики
Питание..............220В /50Гц
Мощность
потребляемая................6 Вт
Количество каналов...........3
Ток коммутации,
максимальный......5А/240V AC
Напряжение на
электродах.................6В, DC
Сопротивление
срабатывания........до 10 кОм
Крепление - на стену
Пылевлагозащита..........IP 54



Допустимая нагрузка на контакты выходного реле:

Нагрузка не более тока, А напряжения, ВТокВид нагрузки
2 240
2 24
пер.
пост.
индуктивная
cos > 0,75
5 240
6 24
пер.
пост.
активная

В зависимости от условий эксплуатации, существует несколько
вариантов исполнения датчика:

Исп.ПрисоединениеМатериал
изолятора
Раб.
давление,
МРа
Макс. темп.
среды, 0С
1М20х1,5, S24Фторопласт 4, ГОСТ
10007-80
1,6200
2М20х1,5, S24Полиэтилен2,580
4M20х1,5, S27Керамика2,5300
5M27х1,5, S24Фторопласт 4, ГОСТ
10007-80
2,5200

 Подготовка к работе, установка и монтаж

- При вертикальном монтаже датчиков (на крышке резервуара) расстояние между отверстиями для крепления датчиков должно быть не менее 60 мм. Длины электродов должны соответствовать контролируемым уровням.

- При установке датчиков с электродами длиной свыше 0,6 м на резервуарах с сильным волнением жидкости, необходимо зафиксировать электрод через изолятор, либо предусмотреть защиту электрода изоляционным демпфирующим устройством (перфорированная труба, решетка и т.д.).

- При горизонтальном монтаже датчиков (на боковой стенке резервуара) центры отверстия на резервуаре должны быть выше контролируемых уровней на величину радиусов электродов датчиков. Горизонтальная установка датчиков возможна только при контроле жидкостей, не образующих проводящих отложений на изоляторе датчика. Для обеспечения стекания жидкости с электрода датчика конец электрода рекомендуется ориентировать вниз на 10-20°.

- Резервуар с контролируемой средой должен быть заземлен и соединен с клеммой 2 колодки Х3 передающего преобразователя

- При установке датчиков на резервуарах из непроводящего материала необходимо предусмотреть наличие внутри резервуара дополнительного электрода (например, металлической полосы), который должен быть заземлен и соединен с клеммой 2 колодки Х3 передающего преобразователя.   Датчики на резервуаре располагать так, чтобы исключить «закорачивание» их между собой и с дополнительным электродом или стенкой металлического резервуара.

- Соединение передающего преобразователя с датчиками осуществляется проводом любой длины с сопротивлением каждого провода не более 20 Ом. Сопротивление изоляции линии связи при отсоединенном передающем преобразователе должно быть не менее 1 МОм. Монтаж производить в соответствии с "Правилами устройства электроустановок (ПУЭ)" и схемой подключения любым проводом или кабелем с максимальным сечением жилы 1,5 мм2.

- По окончании монтажа измерить сопротивления изоляции силовых и сигнальных цепей относительно корпуса ППр мегаомметром на напряжение 500 В, оно должно быть не менее 20 МОм.

- Подать напряжение питания и проверить работу прибора, для чего последовательно замкнуть электроды датчиков на корпус через резистор 1...5 кОм при этом должны сработать реле и загореться соответствующие светодиоды.


- ЗАПРЕЩАЕТСЯ! эксплуатация прибора во взрывоопасных помещениях!
- Во время профилактических осмотров перед снятием крышки передающего преобразователя необходимо отключить напряжение питания передающего преобразователя и исполнительных устройств.

Габаритные и установочные размеры датчиков

Внешний вид и габаритные размеры передающего преобразователя ППР



СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКА-РЕЛЕ УРОВНЯ РОС 301

Вариант применения РОС-301РОС-301-DIN для осушения дренажных колодцев, режим "Откачки"

Вариант применения РОС-301РОС-301-DIN для поддержания (регулирования) уровня жидкости в заданном диапазоне, режим "Налива"

Размещение датчиков на стенке резервуара при горизонтальном монтаже

датчики следует располагать наклонно, чтобы избежать образования токопроводящих отложений на электродах

Техническое обслуживание
  Выполнение работ по техническому обслуживанию производить при отключенном питании передающего преобразователя.
Периодичность технического обслуживания устанавливается исходя из условий эксплуатации прибора, но не реже 1 раза в полгода.
  При проведении ТО необходимо проверить состояние датчиков (при необходимости произвести очистку электродов), надежность соединительных линий
с ПРП, очистить клеммные контакты передающего преобразователя и корпуса от пыли и грязи.

Маркировка и тара
  На этикету наносится:
наименование предприятия-изготовителя обозначение прибора и его модификации данные нормативно-технической документации (ТУ) характеристики питающего напряжения эксплуатационные характеристики (пылевлагозащита, климатические параметры) серийный номер изделия год изготовления.

Упаковка блока производится в соответствии с ГОСТ 23088-80 в потребительскую тару.

Транспортирование и хранение
  Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от -25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.

Гарантийные обязательства
  Предприятие-изготовитель гарантирует соответствие датчика-реле уровня требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации - 24 месяца со дня продажи.
