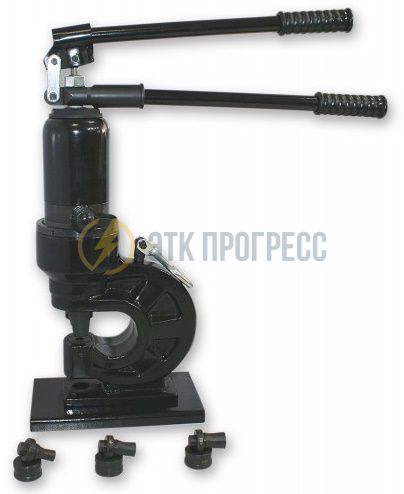

Шинодыр ШД-60A (РОСТ)
Наведите на картинку для увеличения
- Способы оплаты и доставки
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (800) 600-55-10; +7(962) 690-57-56.
Шинодыр гидравлический ШД-60А со встроенным гидравлическим насосом предназначен для продавливания отверстий в токопроводящих медных или алюминиевых шинах. В случае выхода из строя встроенного насоса шинодыр может работать совместно с любой гидравлической станцией или гидравлическим насосом одинарного действия давлением до 70МПа.
ШД-60А может работать совместно с любой гидравлической станцией или гидравлическим насосом одинарного действия.
Обеспечивает идеальную пробивку отверстий, а компактность и малая масса позволяет работать с шинодыром непосредственно на месте монтажа токопроводящих шин.
ВНИМАНИЕ!!!
При подключении к шинодыру через БРС насосной станции или насоса необходимо соблюдать следующее:
ПОДВИЖНЫЙ ПОРШЕНЬ (ГДЕ КРЕПИТСЯ ПУАНСОН) ДОЛЖЕН БЫТЬ В КРАЙНЕМ ВЕРХНЕМ ПОЛОЖЕНИИ; ВЕНТИЛЬ СБРОСА ДАВЛЕНИЯ НА ШИНОРЕЗЕ ДОЛЖЕН БЫТЬ ПЛОТНО ЗАКРЫТ И НЕ ОТВИНЧИВАТЬ ЕГО ЕСЛИ ШИНОРЕЗ ПОДКЛЮЧЕН через БРС к НАСОСНОЙ СТАНЦИИ ИЛИ НАСОСУ; ОТКЛЮЧАТЬ БРС с РУКАВОМ ВЫСОКОГО ДАВЛЕНИЯ ТОЛЬКО ТОГДА, КОГДА ПОДВИЖНЫЙ НОЖ НАХОДИТСЯ В КРАЙНЕМ ВЕРХНЕМ ПОЛОЖЕНИИ.
КОМПЛЕКТАЦИЯ
| 1. Шинодыр гидравлический автономный ШД-60А; |
| 2. Рукоятки для насоса: 2шт. |
| 3. Комплект матриц диаметром: 10.5, 13.8, 17, 20.5; |
| 4. Металлический или фанерный ящик; |
| 5. Паспорт и инструкция. |
*Возможна комплектация матрицами для перфорации других диаметров.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Максимальное усилие на рабочем поршне: | 31т |
| Максимальная толщина шины: | 10мм |
| Максимальная расстояние до края заготовки: | 90мм |
| Время пробивки одного отверстия: | 6сек. |
| Возврат штока: | ПРУЖИННЫЙ |
| Вес инструмента: | 20кг |
| Вес комплекта: | 24.2кг |
| Габариты инструмента Д.Ш.В: | 240х150х525мм |
| Габариты упаковки Д.Ш.В: | 285х185х560мм |
| Гидравлическое масло: | ВМГЗ |
| Температурный режим: | -5...+40ºС |
В качестве приводного механизма используются гидравлические насосы с рабочим давлением до 70МПа:
| Насосы с ручным приводом: НРГ-700, НРГ-700Al, НРГ-1000Al, НРГ-1500, НРГ2-3; |
| Насосы с ножным приводом: ННГ-800, ННГ-2000; |
| Насосы с электроприводом: ГНС2-0.7, ГНС5-0.8Р, ГНС7.6-0.8, ГНС10-0.8, ГНС12-0.8, ГНС13-0.8П. |
*Если вы используете шинодыр в комплекте с другим оборудованием РОСТ (шинорез, шиногиб), то возможно подключение всех модулей к гидравлической насосной станции (ГНС) через распределительный кран ЗРУ-2 (посмотреть схему подключения) или ЗРУ-3 (посмотреть схему подключения).
