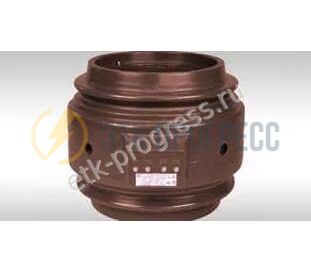

Шинные трансформаторы тока ТШЛ-20-I

Назначение

Трансформаторы предназначены для встраивания в токопроводы на номинальное напряжение до 20 кВ и являются комплектующими изделиями. Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении "УХЛ" и "Т" категории размещения 2 по ГОСТ 15150.

Обязательно соединение шины с контактами экрана трансформатора, имеющими маркировку "Ш"!

Крепежные детали в комплект поставки не входят.

Патентная защита
Патент на промышленный образец № 48551.

Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.

В ряде случаев, ограниченность пространства и невозможность его увеличения является ключевым фактором невозможности пофазного экранирования токоведущих шин, а также выдержки минимальных расстояний между осями соседних фаз и до ближайшего изгиба шины. Это неизбежно ведет к увеличению влияния соседних токоведущих шин на преобразование номинального первичного тока трансформатором с высоким классом точности и является причиной несоответствия этому классу.

С этой целью в трансформаторах ТШЛ-20-1 применяется специальная технология изготовления вторичных обмоток, позволяющая исключить влияние соседних токоведущих шин и изгиба собственной шины. При этом допускается установка трансформаторов тока в неэкранированные токопроводы.

В заявке на возможность изготовления трансформатора тока поставить индекс «Э».
Э - экранированная обмотка.
Пример:
ТШЛ-20-1-Э-0,5/10Р-8000/5 УХЛ2

На рисунке 1 показаны минимальные расстояния обычного ТШЛ-20-1, а на рисунке 2 показаны минимальные расстояния ТШЛ-20-1 с экранированной обмоткой.

Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.

Технические данные. Таблица 1

Примечание:
*) значение уточняется в заказе.

Таблица 2

Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки для трансформаторов тока ТШЛ-20-1

Таблица 3 - Номинальная предельная кратность в классе точности 10Р

Таблица 4 - Номинальная предельная кратность в классе точности 5Р
