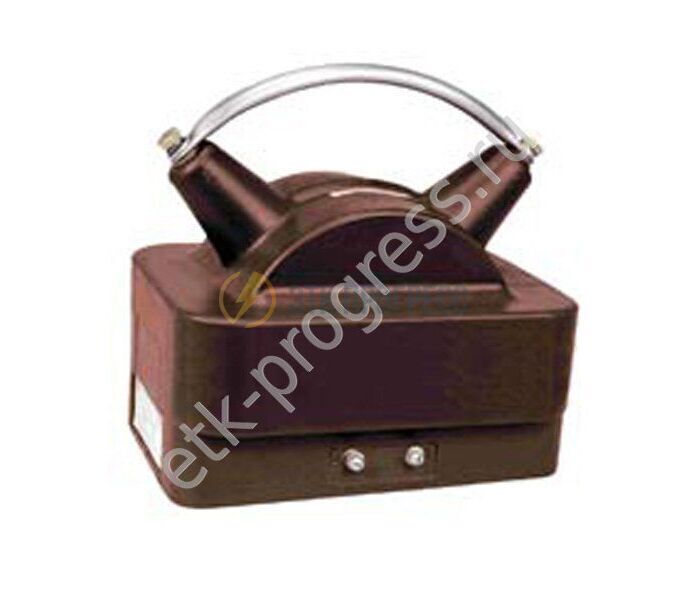

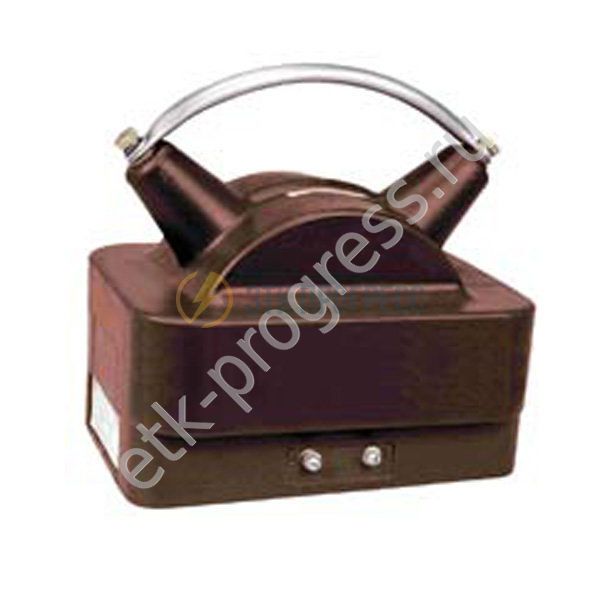

Силовые однофазные трансформаторы ОЛС
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
Трансформаторы предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6-10 кВ частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в комплектных распределительных устройствах наружной установки.
Рабочее значение температуры воздуха при эксплуатации - от минус 45°С до плюс 50°С для исполнения "У2" и от минус 10°С до плюс 50°С для исполнения "Т2".
Рабочее положение - любое.
Таблица 1. Технические данные
| Наименование параметра | Нормы для типов | |||
| ОЛС-0,63/6 | ОЛС-0,63/10 | ОЛС-1,25/6 | ОЛС-1,25/10 | |
| Класс напряжения, кВ | 6 | 10 | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 | 7,2 | 12 |
| Номинальное напряжение первичной обмотки, кВ | 6,3; 6,6 | 10,5; 11 | 6,3; 6,6 | 10,5; 11 |
| Номинальное напряжение вторичной обмотки*, В: а1 - х а2 - х а3 - х а4 - х | 100 209 220 231 | |||
| Номинальная мощность для номинальных напряжений 100 и 220 В, ВЧА | 630 | 1250 | ||
| Предельная мощность на ответвлении 220 В в течение 10 мин, В.А | 2000 | |||
| Схема и группа соединения обмоток | 1/1-0 | |||
| Номинальная частота тока, Гц | 50 или 60 | |||
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного грозового импульса срезанного |
|
|
|
|
| D, мм | 188±3 | 212±3 | ||
| Масса, кг | 26,5±1,5 | 28,5±1,5 | 30±1,5 | |
Примечание:
*) допустимая погрешность напряжения на ответвлении 100 В - ±3%, на остальных ответвлениях - ±1%.
