МНК 0,5-50ПМ Станок для отмотки кабеля в бухту

Станок МНК 0,5-50ПМ - приводной мобильный бухтовщик малого класса.

Устройство перемотки кабеля МНК 0,5-50ПМ позволяет производить мерные отмотки кабельно-проводниковой продукции (кабеля, провода), троса, стального каната и прочих длинномерных материалов в бухты диаметром до 500 мм и массой до 50 кг.

Благодаря наличию колёсных опор с тормозными механизмами, станок легко перемещать по территории склада или к месту проведения отмотки.

Ручной раскладчик кабеля обеспечивает возможность равномерной раскладки материала по ширине технологического барабана, позволяя формировать бухты (мотки) с хорошей плотностью намотки и отличным товарным видом.

В стандартном исполнении станок МПК 0,5-50ПМ комплектуется измерителем длины МИД 40 и позволяет производить мерную отмотку и перемотку материала диаметром 1-40 мм. По желанию заказчика измеритель длины МИД 40 может быть заменен на измерители МИД 20 или МИД 70М

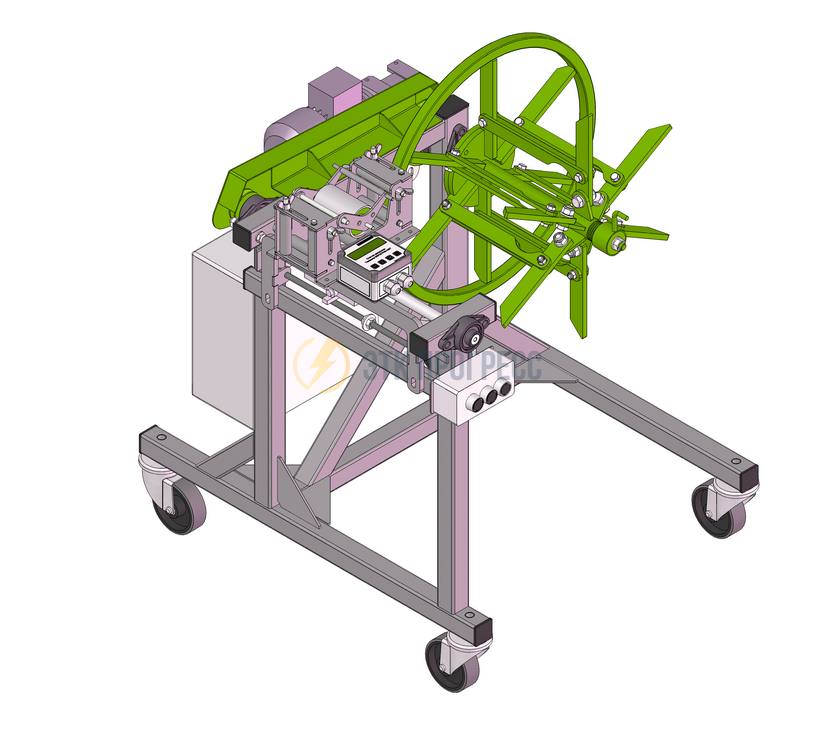

Станок МНК 0,5-50ПМ состоит из следующих основных узлов: сварная рама на колёсных опорах, складной технологический барабан, электропривод на базе червячного мотор-редуктора с управлением от преобразователя частоты, ручной раскладочный механизм и измеритель длины МИД 40.

Порядок проведения отмотки с помощью устройства перемотки кабеля МНК 0,5-50ПМ: отматываемый материал пропускается через механическую часть измерителя длины МИД 40, установленную на каретке ручного раскладчика и фиксируется на складном технологическом барабане, с помощью кнопок, расположенных на пульте управления, запускается привод станка и выставляется скорость отмотки. По достижению заданной длины отмотки привод останавливается (с помощью кнопки "Стоп" или самостоятельно при задании длины на счётчике), материал отрезается. Снятие материала происходит путём складывания технологического барабана.

Комплект поставки станка МНК 0,5-50ПМ:

• сварная рама - 1 шт.,
• складной технологический барабан - 1 шт.,
• электропривод (мотор-редуктор, щит управления с преобразователем частоты, пульт управления) - 1 шт.,
• измеритель длины МИД 40 - 1 шт.,
• ручной раскладочный механизм - 1 шт.,
• поворотная роликовая опора с тормозным механизмом - 4 шт.,
• Паспорт - 1 шт.

Возможные дополнительные опции к отмотчику МНК 0,5-50ПМ:

• ось для отмотки кабеля на катушки (барабаны),
• автоматический несинхронный раскладчик кабеля,
• автоматический синхронный раскладчик кабеля, позволяющий производить намотку материала виток-к-витку,
• замена измерителя длины МИД 40 на МИД 20 или МИД 70М,
• подающий технологический барабан на кронштейне для отмотки из бухт.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
