МНК 0,8-0,1Р Станок для отмотки кабеля в бухту с ручным приводом

Станок МНК 0, 8-0, 1Р - мобильный бухтовщик малого класса с ручным приводом.

Устройство перемотки кабеля МНК 0, 8-0,1Р позволяет производить мерные отмотки кабельно-проводниковой продукции (кабеля, провода), троса, стального каната и прочих длинномерных материалов в бухты диаметром до 800 мм и массой до 100 кг.

Благодаря наличию колёсных опор с тормозными механизмами, станок легко перемещать по территории склада или к месту проведения отмотки.

Ручной раскладчик кабеля обеспечивает возможность равномерной раскладки материала по ширине технологического барабана, позволяя формировать бухты (мотки) с хорошей плотностью намотки и отличным товарным видом.

В стандартном исполнении станок МПК 0, 8-0,1Р комплектуется измерителем длины МИД 40 и позволяет производить мерную отмотку и перемотку материала диаметром 1-40 мм. По желанию заказчика измеритель длины МИД 40 может быть заменен на измерители МИД 20 или МИД 70М.

Станок МНК 0, 8-0, 1Р состоит из следующих основных узлов: сварная рама на колёсных опорах, складной технологический барабан, ручной раскладочный механизм и измеритель длины МИД 40.

Порядок проведения отмотки с помощью устройства перемотки кабеля МНК 0, 8-0,1Р: отматываемый материал пропускается через механическую часть измерителя длины МИД 40, установленную на каретке ручного раскладчика и фиксируется на складном технологическом барабане, прикладывая усилия к рукоятке, расположенной на одном из лучей технологического барабана производится отмотка материала, при достижении требуемой длины отмотки материал отрезается. Снятие материала происходит путём складывания технологического барабана.

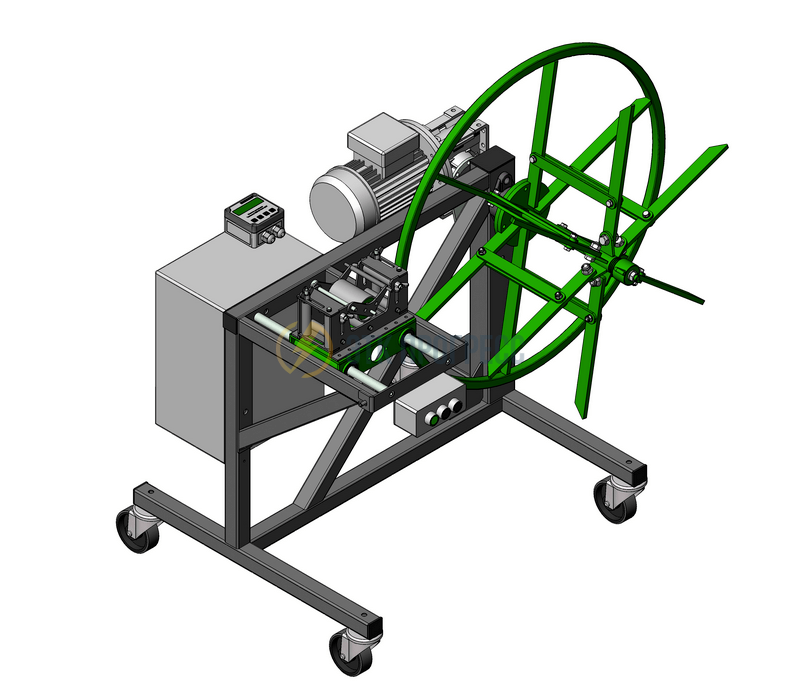

Если требуется автоматическая отмотка материала, станок можно будет дооснастить электроприводом или сразу приобрести приводной бухтовщик МНК 0, 8-0,1ПМ Прогресс.

Комплект поставки станка МНК 0, 8-0,1Р:

• сварная рама - 1 шт.,
• складной технологический барабан - 1 шт.,
• измеритель длины МИД 40 - 1 шт.,
• ручной раскладочный механизм - 1 шт.,
• поворотная роликовая опора с тормозным механизмом - 4 шт.,
• Паспорт - 1 шт.

Возможные дополнительные опции к отмотчику МНК 0, 8-0,1ПМ:

• ось для отмотки кабеля на катушки (барабаны),
• автоматический несинхронный раскладчик кабеля,
• автоматический синхронный раскладчик кабеля, позволяющий производить намотку материала виток-к-витку,
• замена измерителя длины МИД 40 на МИД 20 или МИД 70М.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
