МНК 22-3УА Станок для перемотки кабеля на барабан с автоматическим раскладчиком

Отмоточный станок МНК 22-3УА Прогресс - универсальный перемоточный станок тяжелого класса, предназначенный для проведения мерных отмоток кабеля, провода, стального каната на кабельный барабан.

МНК 22-3УА Станок для перемотки кабеля на барабан с автоматическим раскладчиком МНК 22-3УА Станок для перемотки кабеля на барабан с автоматическим раскладчиком МНК 22-3УА Станок для перемотки кабеля на барабан с автоматическим раскладчиком МНК 22-3УА Станок для перемотки кабеля на барабан с автоматическим раскладчиком МНК 22-3УА Станок для перемотки кабеля на барабан с автоматическим раскладчиком МНК 22-3УА Станок для перемотки кабеля на барабан с автоматическим раскладчиком

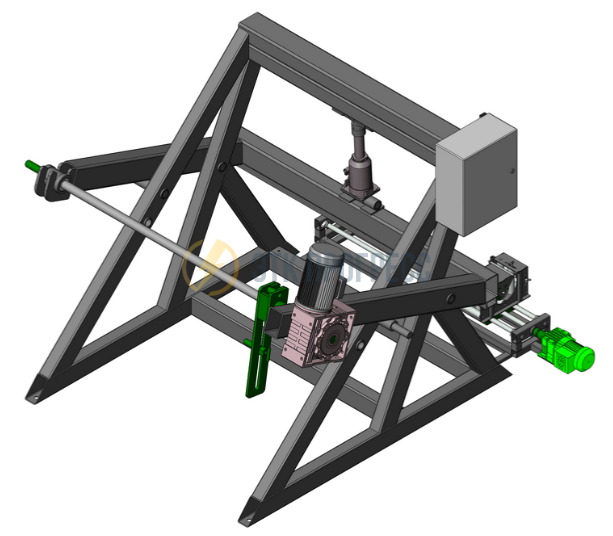

Станок состоит из мощной стальной рамы, выполненной из толстостенной профильной трубы, поворотной рамы, обеспечивающей подъём и опускание катушки, оси для отмотки на кабельные барабаны, автоматического раскладчика кабеля с установленным на нём измерителем длины МИД 70М и электропривода с управлением на базе преобразователя частоты.

В качестве дополнительной опции станок может комплектоваться складным или разъёмным технологическим барабаном. Подобрать подходящую модель технологического барабана можно здесь.

Подъём и опускание барабана производится с помощью гидравлического домкрата, интегрированного в раму отмоточного станка.

Раскладка кабеля по ширине катушки или технологического барабана осуществляется с помощью автоматического раскладчика. На подвижной каретке кабельного раскладчика установлен измеритель длины кабеля МИД 70М.

Основным преимуществом автоматического раскладчика перед ручным является безопасность оператора, который может находиться на безопасном расстоянии от вращающихся частей станка и перематываемого материала.

Комплектация отмоточного станка МНК 22-3УА:

• мощная стальная рама с поворотной рамой - 1 шт.,
• автоматический раскладчик кабеля - 1 шт.,
• измеритель длины кабеля МИД 70М Прогресс - 1 шт.,
• ось для отмотки кабеля на кабельные барабаны (катушки) - 1 шт.,
• Паспорт - 1 шт.

Порядок проведения отмотки на кабельный барабан: в осевое отверстие кабельного барабан вставляется ось, барабан закатывается в раму станка и поднимается с помощью гидравлического домкрата; свободный конец кабеля пропускается через измерительный узел МИД 70М и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана и автоматического раскладчика, с помощью кнопок на пульте управления задается скорость перемотки и раскладки. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан опускается на пол и выкатывается из рамы отмоточного станка.

Отмоточные станки с ручным раскладчиком типа МНК 22-3УА всегда в наличии на складе в Санкт-Петербурге. Если станка не оказалось в наличии, большой склад комплектующих и собственная производственная база позволят изготовить кабелеотмоточный станок в кратчайшие сроки. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) отмоточный станок МНК 22-3УА можно через Корзину или Быстрый заказ.

Специалисты готовы ответить на любые вопросы по телефону или через электронную почту.

Всё оборудование красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию предоставляется заводская гарантия сроком на 12 месяцев.
