ТЛС

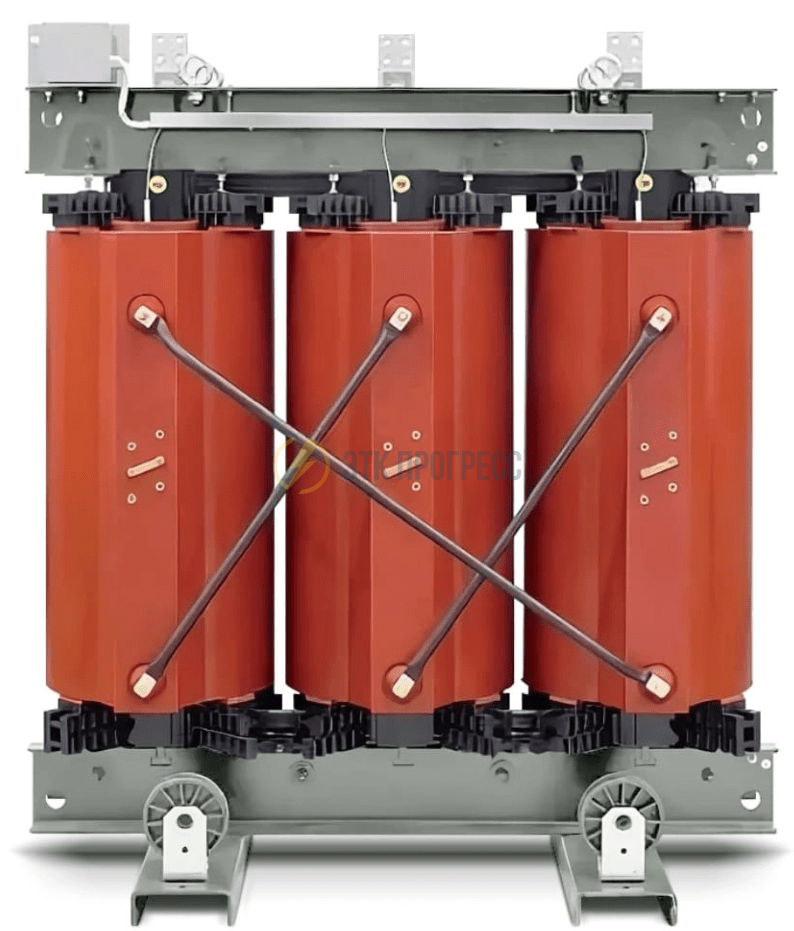

Трансформаторы силовые сухие с литой изоляцией серии ТЛС по ГОСТ 11677 изготавливаются для нужд электроэнергетики, в том числе для собственных нужд энергообъектов.

Трансформаторы изготавливаются класса напряжения 6 и 10 кВ в климатическом исполнения «УХЛ», категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:

• высота над уровнем моря не более 1000м
• температура воздуха при эксплуатации от -50°С до +50°С с учетом перегрева внутри КРУ
• относительная влажность воздуха не более 100% при 25°С
• окружающая среда невзрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих металлы и изоляцию (атмосфера типа II по ГОСТ 15150)
• рабочее положение в пространстве вертикальное

Трансформаторы предназначены для эксплуатации в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах грозозащиты, и имеет нормальную изоляцию уровня «б» по ГОСТ 1516.3 класса нагревостойкости «В» по ГОСТ 8865 и класса воспламеняемости FH (ПГ) I по ГОСТ 28779.

Мощность, кВА: 10, 16, 25, 40, 63
Номинальная частота, Гц: 50
Напряжение ВН, кВ: 6; 6,3; 10; 10,5
Напряжение НН, В: 400
Схема и группа соединения: У/Ун-0
Напряжение короткого замыкания, %: 1,75
Потери короткого замыкания, Вт: 550
Ток холостого хода, %: 15
Потери холостого хода, Вт: 230
Масса, кг: 320
