ТМБГ

Силовые масляные понижающее

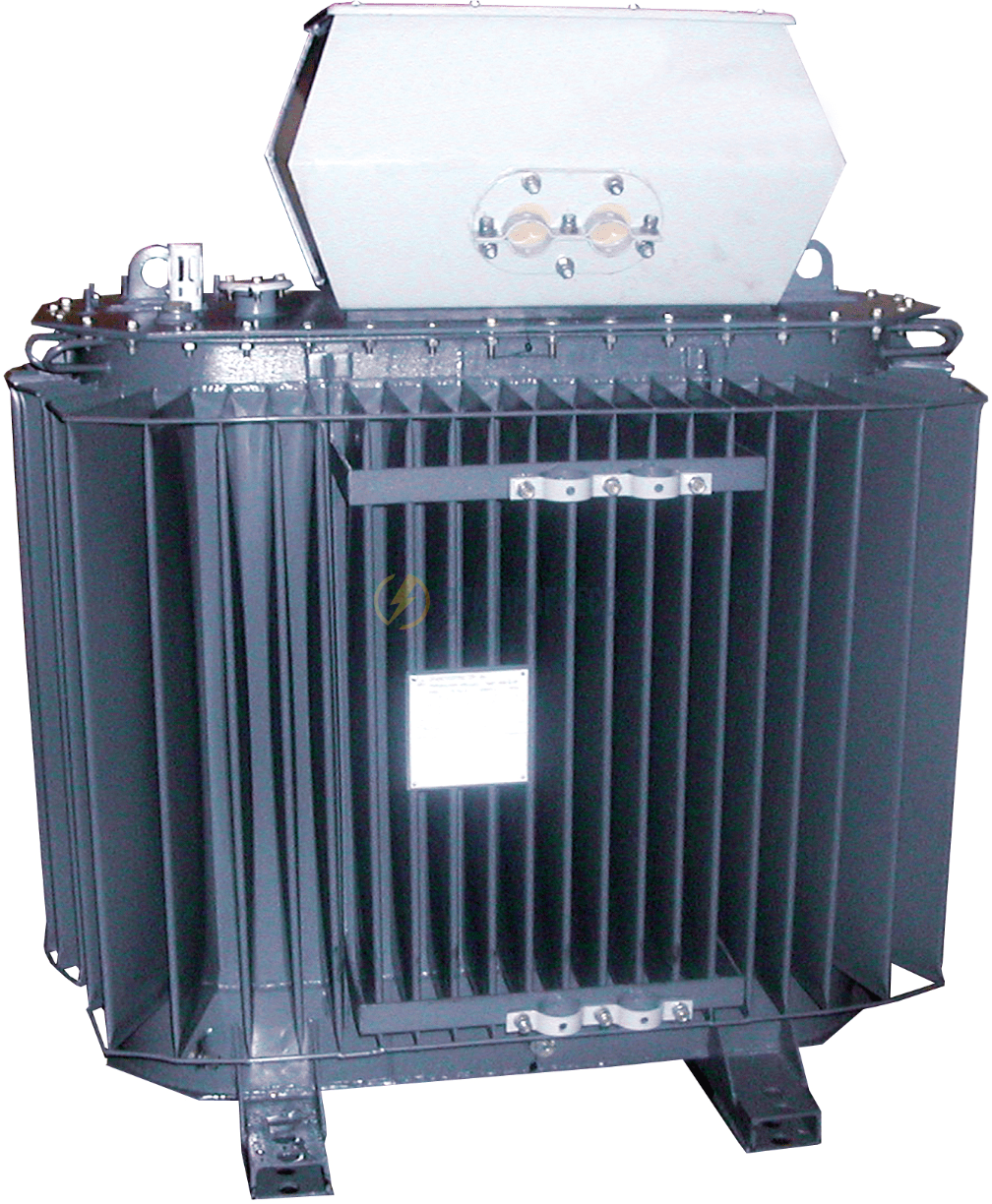

трехфазные двухобмоточные трансформаторы ТМБГ предназначены для питания электрооборудования буровых установок.

Трансформаторы имеют герметичную конструкцию, т.е. внутренний объем трансформатора не имеет сообщения с окружающей средой. Трансформатор полностью (до крышки) заполнен трансформаторным маслом.
Температурные изменения объема масла, происходящие в процессе эксплуатации, компенсируются за счет упругой деформации гофров стенок бака (из рулонной стали).

Механические испытания гофрированных баков на цикличность подтверждают их ресурс работы на весь срок службы трансформаторов. Ко дну бака приварены салазки.
Степень защиты IP 23.

Условия эксплуатации:
- в условиях умеренного и холодного климата с температурой окружающего воздуха от -60°С до +45°С; трансформаторы изготавливаются и в тропическом исполнении.

Мощность, кВА: 250, 400, 630
Напряжение ВН, В: 6; 6,3
Напряжение НН, В: 0,4
Потери холостого хода, Вт: 580
Ток холостого хода, %: 1,0
Потери короткого замыкания, Вт: 3700
Частота тока, Гц: 50
Напряжение кз, %: 4,5
Схема и группа соединения: Y/Yн-0
Размеры, мм: 1200х980х1400
Масса, кг: 1150
