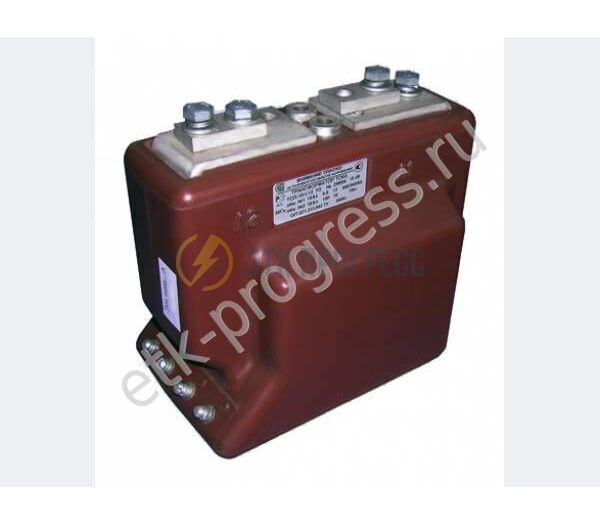

Трансформатор тока ТОЛ-10 III УХЛ1 наружной установки
Наведите на картинку для увеличения
- Способы оплаты и доставки
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
Назначение
Конструкторами ОАО «СЗТТ» разработан трансформатор тока для наружной установки ТОЛ-10 III УХЛ1. Трансформатор создан на базе существующей конструкции отлично зарекомендовавшего себя трансформатора ТОЛ-10-I и является дополнением к трансформатору напряжения наружной установки ЗНОЛ-10 III УХЛ1.
В комплекте данные трансформаторы могут применяться на открытых распределительных устройствах 10 кВ для учета электроэнергии и защиты линий,а также для установки в реклоузерах.
Трансформаторы ТОЛ-10 III, по аналогии с ТОЛ-10-I, могут выпускаться в 2-х и 3-х обмоточном исполнении с раздельным пломбированием двух обмоток и общим пломбированием клеммника. Технические характеристики трансформатора, за исключением климатического исполнения, соответствуют характеристикам ТОЛ-10-I исполнений 1; 2; 3; 4; 7 и 8.
Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.
Таблица 1. Габаритные размеры.
Тип траснформатора | Номинальный первичный ток, А | S, мм | L, мм | Масса, кг. |
| ТОЛ-10 III-3 рис. 1 | 5-200 | 6 | 40 | 27 макс |
| ТОЛ-10 III-2 рис. 2 | 300-800 | 12,5 | 40 | 27 макс |
| ТОЛ-10 III-1 рис. 3 | 1000-2000 | 16 | 60 | 27 макс |
Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛ-10 III
Таблица 2 - Для трансформаторов исполнения ТОЛ-10-III-1 и ТОЛ-10-III-2
Номинальная вторичная нагрузка, В∙А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 |
Коэффициент трансформации | Номинальная предельная кратность | |||||||
(5-300)/5 | 27 | 20 | 12 | 10 | 7 | 5 | 4 | 3 |
40/5; 80/5; 200/5; 400/5 | 21 | 14 | 8 | 6 | 3,5 | |||
500/5 | 24 | 20 | 13 | 5,5 | ||||
600/5 | 26 | 21 | 15 | 9 | 7 | 5 | 4 | |
750/5 | 27 | 23 | 16 | 11 | 6 | 5 | ||
800/5 | 28 | 17 | 8 | |||||
1000/5 | 20 | 17 | 13 | 9 | 7 | 5 | ||
1200/5 | ||||||||
1500/5 | 21 | 18 | 14 | 10 | 8 | 6 | ||
2000/5 | 17 | 11 | 9 | 7 | 6 | |||
Таблица 3 - Для трансформаторов исполнения ТОЛ-10-III-3
Номинальная вторичная нагрузка, В∙А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 |
Коэффициент трансформации | Номинальная предельная кратность | |||||||
(50-600)/5 | 24 | 19 | 13 | 10 | 8 | 6 | 4 | 4 |
750/5 | 25 | 21 | 15 | 9 | 7 | 5 | ||
800/5 | 26 | 10 | 5 | |||||
1000/5 | 20 | 16 | 12 | 8 | 6 | 4 | 4 | |
1200/5 | 21 | 17 | 13 | 9 | 5 | |||
1500/5 | 18 | 14 | 10 | 8 | 6 | 5 | ||
2000/5 | 18 | 15 | 12 | 9 | 7
| |||
