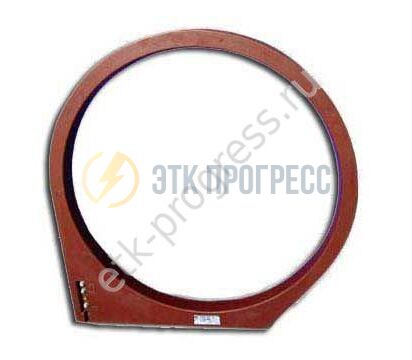

Трансформатор тока ТЗЛМ-600
Наведите на картинку для увеличения
- Способы оплаты и доставки
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
Назначение
Трансформаторы в комплекте с устройством сигнализации (УСЗ-3С) предназначены для определения поврежденной линии электропередачи 6-10 кВ с однофазным замыканием в сети с изолированной и компенсированной нейтралью.
Трансформаторы предназначены для встраивания в комплектные распределительные устройства (КРУ).
Трансформаторы изготавливаются в климатическом исполнении УХЛ или Т категории 2 ГОСТ 15150 и предназначены для работы в следующих условиях:
- высота установки над уровнем моря - не более 1000 м;
- температура окружающей среды при эксплуатации от минус 60°С до плюс 55°С с учетом перегрева воздуха внутри КРУ;
- относительная влажность, давление воздуха - согласно ГОСТ 15543.1;
- окружающая среда невзрывоопасная, соответствующая атмосфере II ГОСТ 15150, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее напряжение трансформаторов в пространстве - любое;
- трансформаторы соответствуют группе условий эксплуатации М6 по ГОСТ 17516.1.
Трансформатор ТЗЛМ-600 используется для эксплуатации с устройством УСЗ-3С, также возможна эксплуатация с микропроцессорной защитой типа SEPAM 1000+ или микропроцессорной защитой другого типа по согласованию с заказчиком.
Таблица 1. Технические данные
Наименование параметра | Значение |
Номинальное напряжение, кВ | 0,66 |
Номинальный первичный ток, А, не более | 150 |
Номинальная частота, Гц | 50; 60 |
Максимальный первичный ток однофазного замыкания, А, не более | 140 |
Односекундный ток термической стойкости вторичной обмотки | 20 |
| Испытательное одноменутное напряжение, кВ | 3; 3,3 |
| Коэффициент трансформации И1-И2 И1-И3 |
|
| Ток намагничивания, А, не более при напряжении для И1-И2 (460/1) | 0,4 А при 40 В |
Масса, кг | 12 max |
Таблица 2. Зависимость вторичного тока от первичного тока при подключении трансформатора с устройством УСЗ
Наименование параметра | Значение | |||
Ток первичный, А | 5 | 10 | 15 | 20 |
Ток вторичный, мкА | 8 | 20 | 30 | 38 |
