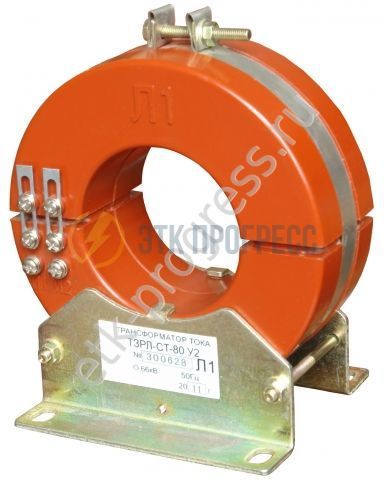

Трансформаторы тока ТЗРЛ
Наведите на картинку для увеличения
- Способы оплаты и доставки
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
Назначение
Трансформатор тока ТЗРЛ предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Трансформатор устанавливается на кабели диаметром от 70, 100, 125 и 200 мм.
Трансформатор изготавливается в исполнении "У" категории 2 по ГОСТ 15150 и предназначен
- спортировании - от минус 50°С до плюс 60°С;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.
Таблица 1. Технические данные
Наименование параметра | Норма |
| Номинальная частота, Гц | 50 или 60 |
| Номинальное напряжение, кВ | 0,66 |
| Односекундный ток термической стойкости вторичной обмотки, А | 140 |
| Испытательное одноминутное напряжение промышленной частоты, кВ | 3 |
Таблица 2. Максимальная чувствительность защиты
Тип реле | Используемая шкала реле, А | Уставка тока | Чувствительность защиты (первичный ток, А), не более | ||
при работе с | при после- | при параллель- | |||
| РТ-140/0,2 РТЗ-51 | 0,1–0,2 0,02–0,1 | 0,1 0,03 | 25 3 | 30 4 | 45 4,5 |
Таблица 3. Размеры трансформаторов ТЗРЛ
Обозначение | Коэффициент трансформации | Размеры, мм | Масса, кг | |||||||
h | B | Hmax | H1 | H2 | D | L1 | Lmax | |||
ТЗРЛ-70 | 30/1 | 14 | 85 | 172 | 62 | 85 | 70 | 100 | 213 | 6,4 |
ТЗРЛ-100 | 30/1 | 21 | 60 | 205 | 72 | 102 | 100 | 125 | 255 | 5,5 |
ТЗРЛ-125 | 30/1 | 21 | 80 | 227 | 88 | 112 | 125 | 125 | 270 | 8,4 |
ТЗРЛ-200 | 60/1 | 27 | 60 | 330 | 130 | 158 | 205 | 180 | 360 | 9,8 |
Разъемный трансформатор тока ТЗРЛ для защиты
Таблица 1. Технические характеристики
Наименование параметра | Значение | ||
Номинальное напряжение, кВ | 0,66 | ||
Наибольшее рабочее напряжение, кВ | 0,8 | ||
Номинальная частота, Гц | 50 или 60* | ||
Номинальный первичный ток, А | 200;300;400;500;600;750;800;1000;1200;1500;2000 | ||
Наибольший рабочий первичный ток, А | 200;320;400;500;630;800;800;1000;1250;1600;2000 | ||
Номинальный вторичный ток, А | 1 | ||
Количество вторичных обмоток, шт. | 1 | ||
Номинальная вторичная нагрузка, при cos φ = 0,8 (нагрузка индуктивно – активная) | 3 – 30** | ||
Класс точности по ГОСТ 7746 | 10Р | ||
Односекундный ток термической стойкости, А, не менее | 80 | ||
Номинальная предельная кратность вторичной обмотки, не менее | Уточняется при заказе | ||
Примечание *Только для трансформаторов, предназначенных для поставок на экспорт.
**Уточняется при заказе
Разъемный трансформатор тока нулевой последовательности ТЗРЛ для микропроцессорной защиты
Назначение
Трансформаторы ТЗРЛ для микропроцессорной защиты предназначены для схем релейной защиты от замыкания на землю путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель.
Трансформаторы ТЗРЛ выпускаются исполнения У2 и Т2.
У или Т – климатическое исполнение по ГОСТ 15150;
2 – категория размещения по ГОСТ 15150.
Таблица 1. Технические характеритики трансформаторов ТЗРЛ для микропроцессорной защиты
Наименование параметра | Значение |
Номинальное напряжение, кВ | 0,66 |
Номинальная частота, Гц | 50,60* |
Односекундный ток термической стойкости вторичной обмотки, А | 20,0 |
Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,03 А и сопротивлении соединительных проводов 1 Ом, не более, А: | 25 |
Номинальный первичный ток, А, не более | 100 |
Трансформаторы ТЗРЛ для микропроцессорной защиты используются для эксплуатации с реле РТЗ-51, РТ-40, микропроцессорной защитой типа SEPAM или микропроцессорной защитой другого типа по согласованию с заказчиком.
Таблица 2. Габаритные размеры трансформтаоров ТЗРЛ для микропроцессорной защиты
| Тип трансформатора | Размеры, мм | Масса, кг, max | |||||||
| d | D | h | H | L1 | L2 | L3 | L | ||
| ТЗРЛ-200-470/1 | 205 | 316 | 60 | 330 | 127 | 180 | 330 | 360 | 10 |
| ТЗРЛ-125-470/1 | 125 | 225 | 80 | 227 | 85 | 125 | 245 | 270 | 8,5 |
| ТЗРЛ-100-470/1 | 100 | 204 | 64 | 205 | 80 | 125 | 225 | 250 | 5,5 |
| ТЗРЛ-70-470/1 | 70 | 170 | 85 | 172 | 60 | 100 | 184 | 213 | 6,4 |
