Узел обвязки ВДЛ-300Т-83-12
102502
Осуществляем доставку собственным траспортом и с привлечением транспортных компаний.
Доставка по РФ производится до терминалов следующих транспортных компаний:
Стоимость доставки до терминала транспортной компании не включает в себя стоимость доставки до пункта назначения. Для подробного расчета доставки свяжитесь с нами по телефону +7 (812) 703-86-52.
Описание

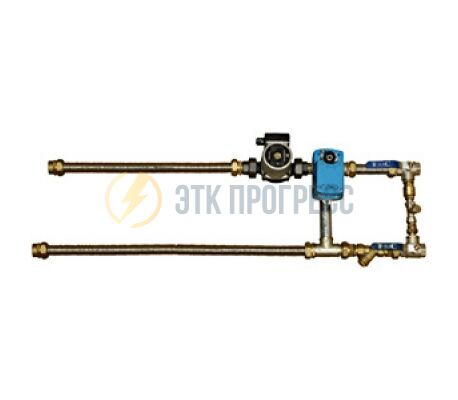

Узел обвязки для водяных теплообменников ВДЛ-300Т-83-12
Узлы обвязки ВДЛ-300Т-83-12 с размерами 1160x250 мм и трехпозиционным сигналом управления используются для поддержания нужного температурного режима в системах вентиляции и кондиционирования при помощи регулирования температуры теплоносителя в теплообменниках.
Подключение узла к теплообменнику производится при помощи гибкой подводки. Расстояние между узлом и теплообменником должно быть минимальным.
Схема
Технические характеристики
| Тип узла | Насос | Вентиль | Привод | А, мм | В, мм | Ød |
| Трехпозиционный сигнал управления | ||||||
| ВДЛ-300T-52-1,0 | UPSO 25-55 | 3DS 15-1,0 | ADT04 | 1070 | 220 | G 3/4” |
| ВДЛ-300T-52-1,6 | UPSO 25-55 | 3DS 15-1,6 | ADT04 | 1070 | 220 | G 3/4” |
| ВДЛ-300T-52-2,5 | UPSO 25-55 | 3DS 15-2,5 | ADT04 | 1070 | 220 | G 3/4” |
| ВДЛ-300T-52-4,0 | UPSO 25-55 | 3DS 20-4,0 | ADT04 | 1070 | 220 | G 3/4” |
| ВДЛ-300T-52-6,3 | UPSO 25-55 | 3DS 20-6,3 | ADT04 | 1070 | 220 | G 1” |
| ВДЛ-300T-82-6,3 | UPS 25-80 | 3DS 20-6,3 | ADT04 | 1080 | 240 | G 1” |
| ВДЛ-300T-82-8,0 | UPS 25-80 | 3DS 25-8,0 | ADT04 | 1080 | 240 | G 1” |
| ВДЛ-300T-82-12 | UPS 25-80 | 3DS 25-12 | ADT04 | 1080 | 240 | G 1” |
| ВДЛ-300T-83-12 | UPS 32-80 | 3DS 25-12 | ADT04 | 1160 | 250 | G 1 1/4” |
| ВДЛ-300T-83-15 | UPS 32-80 | 3DS 32-15 | ADT04 | 1160 | 250 | G 1 1/4” |
