В7-63

В7-63

Наведите на картинку для увеличения

Цена по запросу
Уточнить наличие
10 дн.

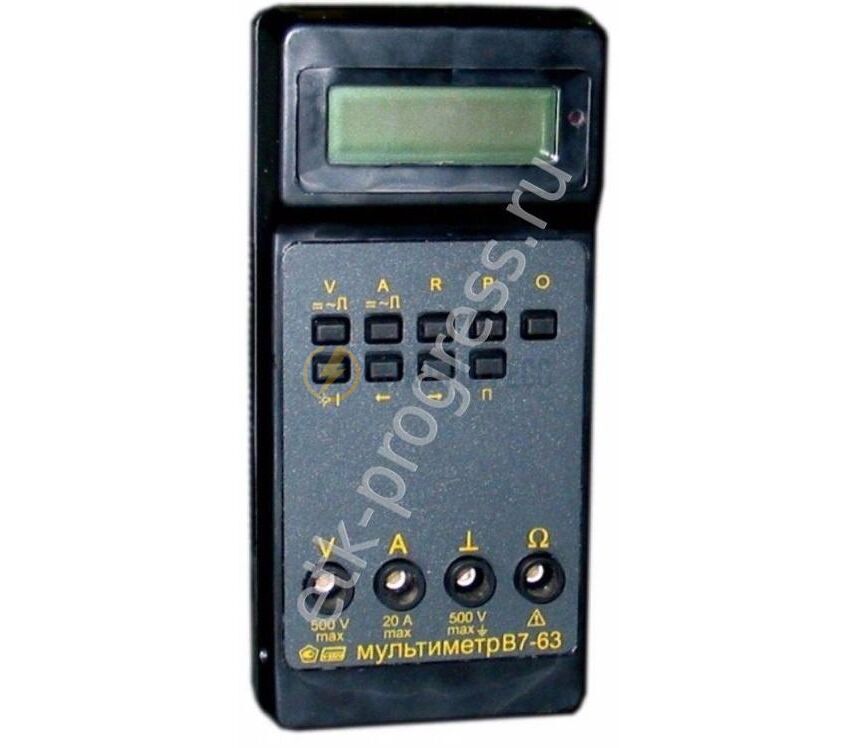

Вольтметр В7-63
Доставка
Варианты оплаты
Наши преимушества

Гарантия от 6 до 60 месяцевГарантия на все купленные товары у нашей компании составляет от 6 до 60 месяцев

Лучшая ценаМы гордимся нашими ценами, их каждый день проверяют сотни клиентов, которые отдают выбор нашей компании!

ВАЖНО! Цены на сайте имеют ознакомительный характер. Перед оплатой, прошу уточнить цену и наличие товара на складе у менеджера. В противном случае наличие не гарантируется.
Отложить Сравнить
  • Способы оплаты и доставки

Новые модернизированные мультиметры В7-63/1 и В7-63/2предназначены для замены мультиметра В7-63 и преобразователя тока А9-1. Отличаются улучшенными параметрами мультиметра (расширяется диапазон измерений, повышенной точностью, быстродействием меньшими габаритами). Приборы обеспечивают измерение напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющей, сопротивления, частоты, «прозвонки» электрической цепи. Прибор В7-63/1 имеет частотный селектор для измерения уровня тональных сигналов. С внешним датчиком тока (измерительной рельсовой катушкой) обеспечивает решение измерительных задач, выполняемых преобразователем А9-1.

Прибор обеспечивает:

· напряжения постоянного тока 0.0001…600 В
· СКЗ переменного напряжения и суммы постоянного и переменного напряжения 0.001…450 В частотой 5 Гц – 100 кГц
· силы постоянного тока (режим DCI) 0.1 мА…20 А
· СКЗ силы переменного тока и суммы силы постоянного и переменного тока 1 мА…20 А частотой 5 Гц –10 кГц
· сопротивления в диапазоне 0.1 Ом…12 МОм
· “прозвонку” (диодный тест) электрической цепи с измерением падения напряжения от 1 мВ…4 В
· частоты сигналов переменного тока от 5 Гц…100 кГц
· силы постоянного, СКЗ переменного тока и суммы постоянного и переменного токов в рельсовой цепи или проводе без разрыва цепи в диапазоне от 0.01…420 А с помощью токовых датчиков (только переменного тока) или токовых клещей с коэффициентом преобразования 1 мВ/А или 10 мВ/А
· напряжения и силы амплитудно-манипулированных кодовых сигналов типа З, Ж, КЖ постоянного тока и переменного тока частотой 25, 50, 75 Гц без учета пауз между импульсами (максимальное значение)
· измерение напряжения и силы переменного тока непрерывных и АМ, ФМ, ЧМ сигналов рельсовых цепей в селективном режиме в диапазоне частот от 25 до 5555 Гц. В селективном режиме измерения должны производиться без учета пауз на частотах 25, 50, 75 Гц и с учетом пауз – на остальных.

Обработка измеренных данных
· вычисление абсолютного отклонения относительно опорного уровня (компенсация начального значения);
· усреднение по алгоритму цифрового фильтра низких частот (два средний и медленный фильтр)
· выделение максимального значения (амплитуды манипулированных сигналов)
· регистрация максимальных, средних и минимальных показаний
· вычисление и индикация текущего уровня заряда аккумулятора (определяется в зависимости от напряжения и температуры)

Технические характеристики:



Поддиапазон
измерения в
значениях отображаемой шкалы

Предел допускаемой
основной погрешности
воспроизведения  ± ( %  + м.р.) 1)

Дополнительные
данные

DCV



±000.0 – 600.0
мВ

±0.601
– 6.000 В

±06.01 – 60.00
В

±060.1
– 600.0 В

0.2 + 2

0.2 + 2

0.2 + 2

0.3 + 2

Входное
сопротивление

1 МОм

ACV









01.00 – 40.00
мВ

040.1
– 400.0 мВ

0.401 – 4.000 В

04.01 – 40.00 В

040.1 – 450.0 В

5 – 20 Гц

DC,

.02 – 10 кГц

10 – 30 кГц

30 – 50 кГц

50 – 100 кГц





Входное
сопротивление

1 МОм

1 + 20

1 + 5

1 + 3

1 + 3

1 + 3

0.5 + 20

0.5 + 5

0.5 + 2

0.5 + 2

0.5 + 2

1 + 20

1 + 5

1 + 2

1 + 2

-

2 + 20

2 + 5

2 + 3

2 + 3

-

-

4 + 5

4 + 3

4 + 3

-

DCV

+

ACV



010.0 – 400.0
мВ

0.401
– 4.000 В

04.01 – 40.00 В

040.1 – 500.0 В

1 + 5

1 + 3

1 + 3

1 + 3

0.5 + 5

0.5 + 2

0.5 + 2

0.5 + 2

1 + 5

1 + 2

1 + 2

-

2 + 5

2 + 3

2 + 3

-

4 + 5

4 + 3

4 + 3

-

DCI



±000.0 – 400.0
мВ

±0.401
– 2.200 А

0.25 + 2

0.5 + 2

Шунт 0.1 Ом



±02.01 – 22.00
A

0.5 + 2

Шунт 0.005 Ом



ACI



01.00 – 40.00
мA

040.1
– 400.0 мA

0.401 – 2.200
A

DC, 0.005 – 1
кГц

1 – 10 кГц



Шунт 0.1 Ом





1 + 3



(1 + 0.25∙f)
+ 32)

00.10
– 22.00 A

Шунт 0.005 Ом

DCI

+

ACI

010.0 – 400.0мA

0.401 – 2.200
A



1 + 3



(1 + 0.25∙f)
+ 32)

Шунт 0.1 Ом



00.10
– 22.00 A

Шунт 0.005 Ом

R



000.0 – 400.0 Ω

0.401 – 4.000
kΩ

0.5 + 2

0.5 + 2

Iизм = 1 мА

04.01 – 40.00
kΩ

400.1
– 600.0 kΩ

0.601
– 4.000 MΩ

04.01 – 12.00
MΩ

0.5 + 2

0.5 + 2

(0.5+R[MΩ]) +
0**

(0.5+R[MΩ]) + 0**

Iизм < 25 мкА

-►|-

0.000 –
4.000 В

0.5 + 2

При токе 1 мА





В7-63/1,

В7-63/2 3)

В7-63/1,
В7-63/2 + ТК4)

В7-63/1 + КИР5)
6)



DCI

±00.00 – 62.00
A

0.5 + 2

3 + 20

-

-

10 мВ/А

±000.0 – 620.0
A

0.5 + 2

3 + 20

-

-

1 мВ/А





.02 – 10 кГц

40 – 400 Гц

0.02 – 1кГц

1 – 6 кГц



ACI

0.010 – 4.000 у

1 + 20

-

5 + 20

10 + 20

100 мВ/А

04.01 – 20.00 A

1 + 5

-

5 + 10

10 + 10

0.010 – 4.000 A

1 + 20

5 + 20

-

-

10 мВ/А

04.01 – 42.00 A

1 + 5

5 + 20

-

-

00.10 – 40.00 A

1 + 20

5 + 20

-

-

1 мВ/А

40.1 – 420.0 A

1 + 5

5 + 20

-

-

DCI+

ACI

00.10 – 42.00
A

1 + 5

5 + 20

-

-

10 мВ/А

001.0 –
420.0 A

1 + 5

5 + 20

-

-

1 мВ/А

F



05.00 – 99.99
Гц

100.0
– 999.9 Гц

1000 – 9999 Гц

10.00 - 99.99
кГц

0.05 + 2

0.05 + 1

0.05 + 1

0.05 + 1

В режимах ACV и
ACI при уровне более 10 % предела

Максимум
(кодо-импульсных последовательностей)

 DC:
1 + 3  AC: 1.5 + 3
AC+Sel: 2 + 3
(дополнительная погрешность)

Напряжения до

100 В и силы тока до 10 А

Режимы с
селектором 6)

4 + 0
(дополнительная погрешность )

1) Сумма относительной погрешности и единиц
младшего разряда отображаемой шкалы. 2) Значение погрешности зависит от
частоты f, выраженной в килогерцах. 3) Значение
собственной погрешности прибора без внешнего датчика тока. 4) Суммарная
погрешность при измерении с помощью токовых клещей (ТК). 5) Суммарная
погрешность при измерении с помощью катушки измерительной рельсовой
(КИР) в селективном режиме (только на фиксированных частотах). 6)
Применяется только с прибором В7-63/1

Другие технические характеристики

· выбор режимов и сервисных функций с помощью контекстного меню
· высокоэффективный светодиодный индикатор с регулируемой яркостью (от 10 до 100 %)
· выбор схем сохранения энергии (автоматического уменьшения яркости и отключения при отсутствии управляющих воздействий)
· редактирование списка частот селектора (включить или исключить из меню)
· установка и запоминание при отключении последнего режима работы и всех настроек пользователя
· ручной и автоматический выбор пределов измерения
· интерфейс с компьютером для управления, считывания данных, калибровки и поверки
· литиевый аккумулятор и встроенное автоматическое зарядное устройство предельно упрощает обслуживание прибора (достаточно включить в сеть на любое время, не меньше чем требуется для последующего использования)
· питание от сети и заряд аккумулятора с помощью сетевого адаптера питания, который также выполняет функцию интерфейса RS232C для подключения к компьютеру
· время непрерывной работы не менее 8 часов (в режиме индикации с яркостью до 40 %) при использовании аккумулятора емкостью 700 мА-часов
Масса(кг): 0,4 Габариты(мм): 152х83х33

Возможные конфигурации:

В7-63/1 и В7-63/2
