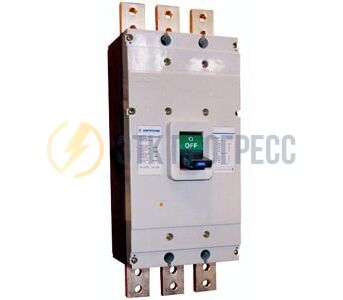

ВА77-250С-340010-125А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический (ЭТ)

ВА77-250С-340010-125А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический  (ЭТ)

Наведите на картинку для увеличения

2 904.00 Р
Уточнить наличие
10 дн.
+
Доставка
Варианты оплаты
Наши преимушества

Гарантия от 6 до 60 месяцевГарантия на все купленные товары у нашей компании составляет от 6 до 60 месяцев

Лучшая ценаМы гордимся нашими ценами, их каждый день проверяют сотни клиентов, которые отдают выбор нашей компании!

Отложить Сравнить
  • Способы оплаты и доставки

Автоматический выключатель серии ВА77 Автоматический выключатель серии ВА77 предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, а также для нечастых оперативных включений и отключений электрических цепей с номинальным напряжением до 660 В переменного тока частотой 50 и 60 Гц и на номинальные токи от 10 до 1250А.

Преимущества:
- высокое качество и надежность конструкции;
- возможность вертикального и горизонтального монтажа.

Основные технические характеристики

  • Уставка электромагнитного расцепителя 10In.
  • Степень защиты IP00.
  • Автоматический выключатель ВА77, может комплектоваться различными дополнительными устройствами: электроприводом, независимым расцепителем, дополнительными контактами и т.п.
  • Температура окружающей среды от - 25 ?С до + 55?С.
  • Высота над уровнем моря не более 2000 метров.
  • Гарантийный срок 3 года.
  • Автоматические выключатели с габаритом по максимальному току от 400А и выше поставляются в комплекте с наконечниками.

Структура условного обозначения

Пример обозначения: Выключатель автоматический ВА77-250С-340010-125А У3.

Автоматические выключатели серии ВА77 являются аналогами ВА88, ВА99, NM1 (CHINT) АЕ 2046МП, АЕ 2066, АЕ 2046ММ, АЕ 2056 ММ, АЕ 2046-100, АЕ 2056М, АЕ 2056МП, ВА57Ф35, ВА5135, ВА5237, А5139Б, ВА5341, ВА5343.

Время срабатывания выключателей в зоне токов перегрузки при нагрузке всех полюсов

Значение номинального тока в диапазоне рабочих температур

Время-токовые характеристики выключателей

Характеристики температурной зависимости выключателей

Дополнительные устройства к автоматическим выключателям серии ВА77

Для выключателей серии ВА77 разработаны дополнительные устройства, в число которых входят: независимые расцепители, расцепители минимального напряжения, вспомогательные и сигнальные контакты. Доукомплектование выключателей производит потребитель в соответствии с технологическими особенностями защищаемого объекта.

Внутренние устройства

Независимый расцепитель
Предназначен для дистанционного отключения автоматического выключателя. Представляет собой электромагнит, который воздействуя на механизм "сброса", вызывает отключение выключателя при подаче напряжения от внешнего источника. Диапазон рабочего напряжения 70% - 110% от номинального напряжения питания Uc.

Расцепитель минимального напряжения.
Вызывает отключение выключателя при снижении фазного или линейного напряжения на его входе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи меньше 85% от номинального. Основным назначением расцепителя минимального напряжения является отключение электрооборудования при недопустимом для него снижении напряжения. При кратковременном размыкании контакта кнопочного выключателя расцепитель минимального напряжения отключит автоматический выключатель.

Вспомогательные контакты.
Вспомогательные контакты предназначены для сигнализации о положении силовых контактов выключателя (включено/отключено).

* Л - левые вспомогательные контакты, П – правые вспомогательные контакты.

Сигнальные контакты
Сигнальные контакты предназначены для сигнализации о срабатывании выключателя от: сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ». При возвращении выключателя в исходное состояние сигнализация отключается.

Внешние устройства

Электроприводы
Дистанционное управление автоматическим выключателем может осуществляться электроприводом. Выключатели оснащенные электроприводами отличаются высокой надёжностью, применяются для местного и дистанционного управления, автоматизации распределительных сетей, одновременного отключения.

Ручной поворотный привод
Ручной поворотный привод предназначен для управления автоматическим выключателем. Привод закрепляется непосредственно на выключателе, а поворотная рукоятка на двери распределительного устройства для оперирования выключателем через дверь.

Механическая блокировка

Ассортимент и упаковка
