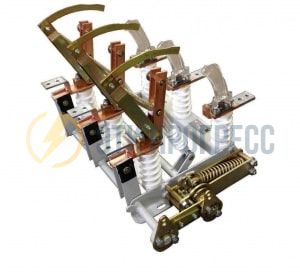

ВНА-Л-10/630-IIп УХЛ2

ВНА-Л-10/630-IIп УХЛ2

Наведите на картинку для увеличения

23 629.00 Р
Уточнить наличие
10 дн.
+
Доставка
Варианты оплаты
Наши преимушества

Гарантия от 6 до 60 месяцевГарантия на все купленные товары у нашей компании составляет от 6 до 60 месяцев

Лучшая ценаМы гордимся нашими ценами, их каждый день проверяют сотни клиентов, которые отдают выбор нашей компании!

Отложить Сравнить
  • Способы оплаты и доставки

Выключатели нагрузки серии ВНА-10 предназначены для включения и отключения под нагрузкой участков электрической цепи переменного трехфазного тока 400 и 630А частотой 50-60 Гц, номинальным напряжением до 10кВ, а также для обеспечения безопасного производства работ на отключенном участке при помощи стационарных заземлителей.

Основные технические характеристики.


Наименование

Номинальный
рабочий ток
In, А

Номинальное
рабочее
напряжение

Ue, кВ

Расположение
привода

Встроенные элементы

Артикул

заземляющие

ножи

контакты для
патронов

ВНА-Л-10/630-I УХЛ2

630

10

левый

со стороны разъемных контактов

?

ET004684

ВНА-П-10/630-I УХЛ2

правый

?

ET004683

ВНА-Л-10/630-II УХЛ2

левый

со стороны шарнирных контактов

?

ET004685

ВНА-П-10/630-II УХЛ2

правый

?

ET004686

ВНА-Л-10/630-III УХЛ2

левый

с двух

сторон

?

ET004687

ВНА-П-10/630-III УХЛ2

правый

?

ET004688

ВНА-Л-10/630-Iп УХЛ2

левый

со стороны разъемных контактов

со встроенными
контактами для
патронов типа ПТ

ET004689

ВНА-П-10/630-Iп УХЛ2

правый

ET004690

ВНА-Л-10/630-IIп УХЛ2

левый

со стороны шарнирных контактов

ET004691

ВНА-П-10/630-IIп УХЛ2

правый

ET004692



Основные технические характеристики.


Номинальное рабочее напряжение Ue, кВ



10

Наибольшее рабочее напряжение, кВ



12

Номинальная частота, Гц



50, 60

Номинальный рабочий ток In, А



400, 630

Номинальный ток термической стойкости Ith, кА



20

Номинальный ток электродинамической стойкости, кА



51

Износостойкость, циклов ВО

коммутационная



20

механическая



2000

Температура окружающей среды



от –45?С до +45°С

Степень защиты



IP00

Климатическое исполнение и категория размещения



УХЛ2

Основные технические характеристики.


Наименование

Номинальный
рабочий ток
In, А

Номинальное
рабочее
напряжение

Ue, кВ

Расположение
привода

Встроенные элементы

Артикул

заземляющие

ножи

контакты для
патронов

ВНА-Л-10/630-I УХЛ2

630

10

левый

со стороны разъемных контактов

?

ET004684

ВНА-П-10/630-I УХЛ2

правый

?

ET004683

ВНА-Л-10/630-II УХЛ2

левый

со стороны шарнирных контактов

?

ET004685

ВНА-П-10/630-II УХЛ2

правый

?

ET004686

ВНА-Л-10/630-III УХЛ2

левый

с двух

сторон

?

ET004687

ВНА-П-10/630-III УХЛ2

правый

?

ET004688

ВНА-Л-10/630-Iп УХЛ2

левый

со стороны разъемных контактов

со встроенными
контактами для
патронов типа ПТ

ET004689

ВНА-П-10/630-Iп УХЛ2

правый

ET004690

ВНА-Л-10/630-IIп УХЛ2

левый

со стороны шарнирных контактов

ET004691

ВНА-П-10/630-IIп УХЛ2

правый

ET004692



Основные технические характеристики.


Номинальное рабочее напряжение Ue, кВ



10

Наибольшее рабочее напряжение, кВ



12

Номинальная частота, Гц



50, 60

Номинальный рабочий ток In, А



400, 630

Номинальный ток термической стойкости Ith, кА



20

Номинальный ток электродинамической стойкости, кА



51

Износостойкость, циклов ВО

коммутационная



20

механическая



2000

Температура окружающей среды



от –45?С до +45°С

Степень защиты



IP00

Климатическое исполнение и категория размещения



УХЛ2

Габаритные и установочные размеры.


Рисунок 1. ВНА-П-10/630-I УХЛ2

Рисунок 2. ВНА-П-10/630-II УХЛ2

Рисунок 3. ВНА-П-10/630-III УХЛ2

Рисунок 4. ВНА-Л-10/630-IIп УХЛ2
